CA6140机床双铰耳式支撑连接座

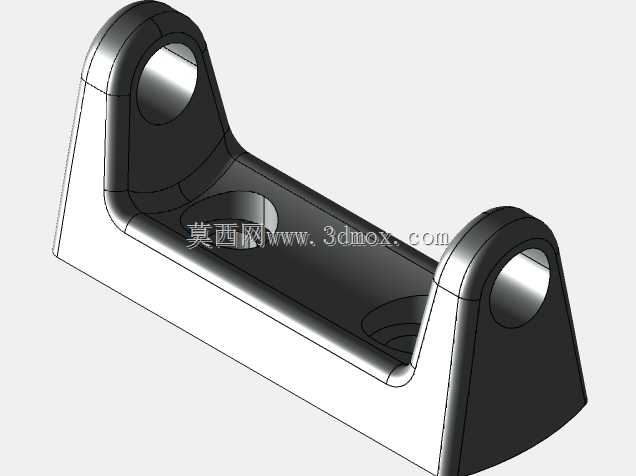

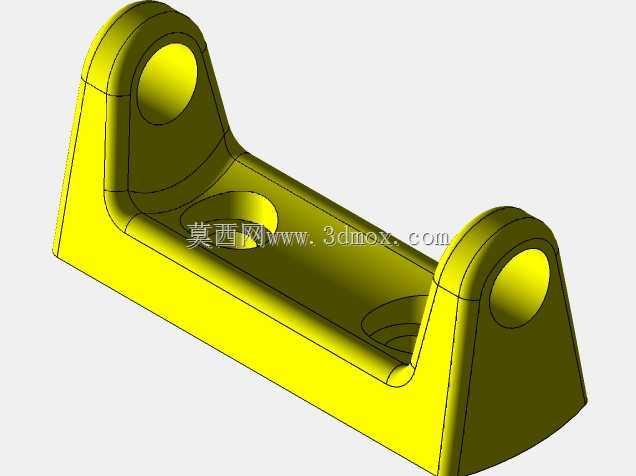

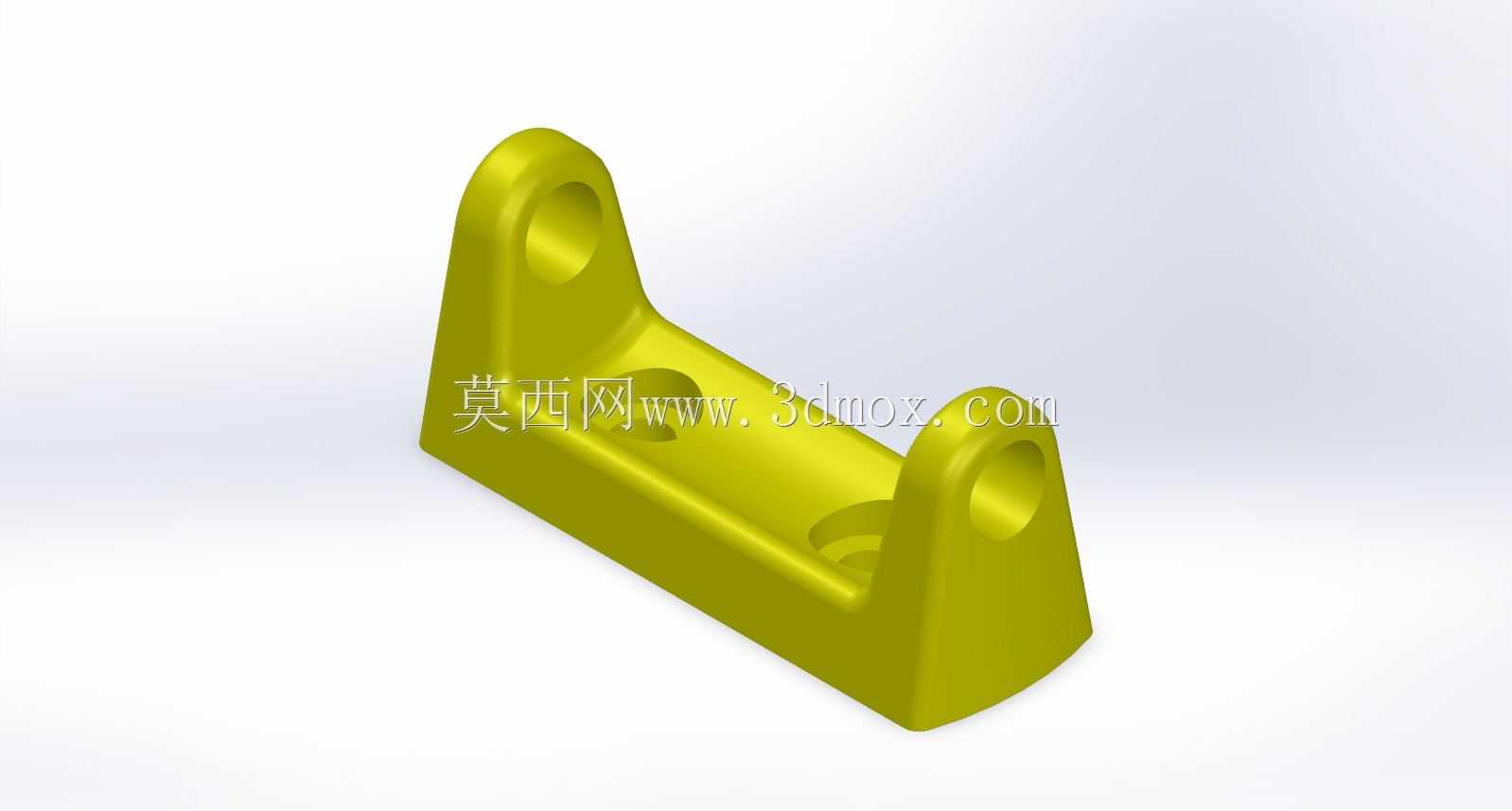

　　该零件为CA6140普通车床配套的双铰耳式支撑连接结构，主要承担车床溜板箱侧部操作机构的铰接支撑功能，在机床进给系统的手动操作链路中，作为操作手柄与传动拨叉的中间连接载体，抵消操作过程中产生的径向偏载，保证操作力传递的同轴度，避免长期使用后出现操作卡滞、手柄晃量过大的问题。从结构设计逻辑来看，零件整体采用一体化铸造成型后机加工的工艺路线，底部为带安装沉孔的矩形贴合基面，安装时基面与溜板箱的加工安装面完全贴合，通过两个内六角圆柱头螺钉完成锁紧固定，安装基面的平面度公差控制在0.02mm以内，保证安装后不会出现倾斜偏摆。上部对称布置的两个铰耳孔为核心功能面，孔内设计有铜套安装位，装配时压入锡青铜耐磨衬套，

　　与铰接销轴采用H7/f6的间隙配合，既保证铰接转动的灵活性，又能在长期磨损后仅更换铜套即可完成维护，无需整体更换零件，大幅降低设备后期维护成本。两个铰耳之间的凹槽空间为传动拨叉的摆动预留了足够的运动边界，避免拨叉摆动过程中与座体发生运动干涉，凹槽底部的过渡圆角采用R3-R5的圆弧过渡，消除铸造应力集中点，同时避免机加工过程中出现应力开裂的问题。零件的整体外形尺寸适配CA6140车床溜板箱侧部的安装空间，总高度控制在65mm，铰耳中心距为42mm，安装孔的中心距与溜板箱原有安装孔位完全匹配，可直接替换原有老化损坏的同类型零件，无需对机床本体进行二次加工。铰耳外侧采用斜面过渡设计，在保证结构强度的前提下尽可能削减零件整体重量，

　　同时避免操作过程中与操作人员的手部、其他管线部件发生剐蹭。零件的壁厚设计遵循等壁厚原则，主体壁厚均匀控制在6mm，既满足铸件的成型工艺要求，避免出现缩孔、缩松等铸造缺陷，又能保证在最大150N的操作力作用下，铰耳部位的变形量不超过0.01mm，完全满足机床操作的刚度要求。在实际装配场景中，该连接座的安装位置处于车床溜板箱的外侧防护区域内，日常不会直接接触切削液与铁屑，但设计时仍在基面与铰耳的衔接位置预留了排屑斜面，避免少量进入的铁屑堆积在铰接部位造成转动卡滞。铰耳孔的端面设计有0.5mm的沉台，用于安装孔用挡圈，对铰接销轴进行轴向限位，防止机床运行过程中销轴窜动脱出，造成操作机构失效。
