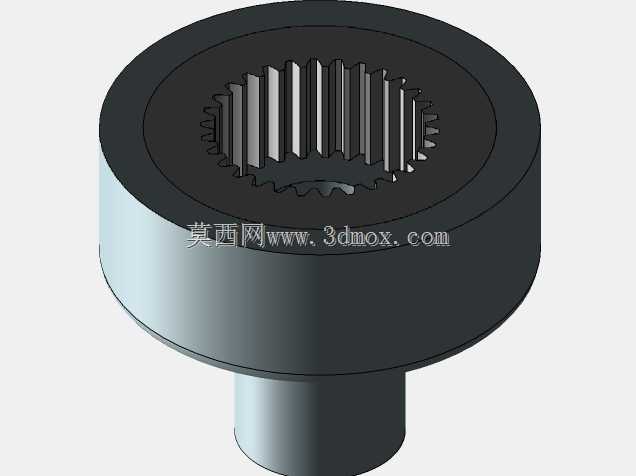

内花键带轴端圆柱连接传动构件

　　该构件属于机械传动系统中的扭矩传递配合件，核心功能是通过内花键结构与外花键轴形成周向固定，实现旋转扭矩的稳定传递，下部伸出的圆柱轴段可与对应安装孔形成径向定位，保障传动过程中构件的同轴度，避免偏载引发的齿面磨损。从实际应用场景来看，这类构件常出现在机床进给传动链、小型减速机输入输出端、工装夹具的旋转驱动工位中，尤其适配需要频繁正反转、传递中等扭矩的传动节点，相比普通平键连接，内花键的多齿啮合特性可承载更大的接触应力，同时对轴的强度削弱更小，适合安装空间紧凑、传动载荷存在波动的工况。设计过程中优先保证内花键的齿形精度与同轴度要求，外圆柱面与内花键的同轴度公差需控制在IT7级以内，避免装配后出现齿面受力不均、局部应力集中的问题；

　　下部轴段的直径与配合段长度需匹配安装基座的孔位尺寸，轴段端部可根据装配需求设计倒角，方便快速导入安装孔，减少装配时的卡滞风险。外圆主体的直径设计需兼顾结构强度与安装空间，壁厚需满足扭矩传递下的剪切强度要求，避免长期受载后出现外壁开裂；内花键的齿顶与齿根均做了微小圆角过渡，降低热处理后的应力集中系数，提升构件的疲劳寿命。实际选型适配时，需先确认匹配外花键的模数、齿数、压力角参数，保证齿侧间隙处于合理范围，间隙过大会导致传动冲击、反向空程量大，间隙过小则会出现装配困难、运转卡滞，甚至齿面胶合的问题；下部轴段与安装孔的配合优先选用过渡配合，既保证定位精度，又方便拆装维护。这类构件在加工时通常先完成外圆与轴段的车削加工，

　　再采用拉削工艺加工内花键，最后进行热处理提升齿面硬度，加工过程中需严格控制内花键与外圆、轴段的位置公差，否则会导致装配后传动噪音大、齿面偏磨，大幅缩短构件的实际使用寿命。在传动系统布局时，该构件的安装位置需预留足够的拆装空间，方便后期维护时的拆卸更换，同时周边需避免与其他运动构件发生干涉，外圆端面可根据需求设计拆卸螺孔，方便使用拉马完成构件的拆卸作业，减少维护时的零件损伤风险。
