嵌入式暗装旋钮式手轮结构三维设计

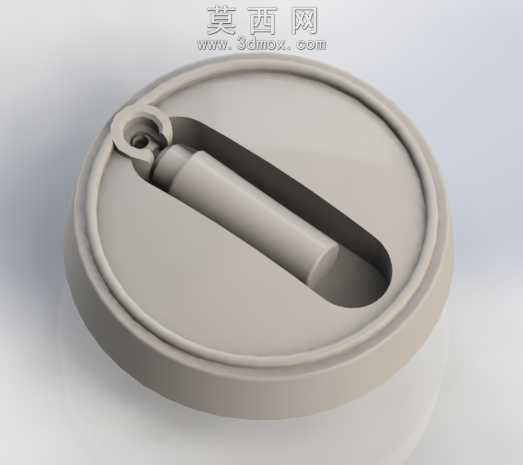

本款手轮采用SolidWorks进行全参数化三维建模，整体采用圆盘式嵌入式结构设计，建模过程中首先绘制手轮外轮廓的旋转草图，通过旋转凸台命令生成手轮的基体圆盘结构，保证外圆轮廓的同轴度公差符合机械操作件的通用设计要求。针对手轮中部的操作拨杆结构，采用拉伸切除与拉伸凸台结合的建模方式，先在圆盘基体上开出长条形的拨杆容纳槽，再单独建模圆柱形拨杆，通过同轴心配合与槽端的铰接结构完成装配，还原拨杆可翻折收纳的结构特性，建模时对铰接位置的转轴孔、拨杆端部的圆角过渡都做了精细化处理，避免出现应力集中的结构问题。手轮边缘做了凸起的限位唇边设计，建模时通过等距实体命令生成唇边的草图轮廓，拉伸后与基体做合并处理，保证唇边与基体的连接强度，同时唇边结构可以在安装后与安装面板贴合，实现嵌入式安装的平齐效果。渲染阶段采用哑光工程塑料材质，模拟常用尼龙手轮的表面质感，调整材质的粗糙度参数至0.6左右，还原工业操作件的磨砂哑光表面效果，避免高反光材质带来的不真实感；场景采用柔和的漫反射打光，主光源从斜上方45度照射，补光从侧方补充暗部亮度，清晰呈现手轮表面的结构细节与圆角过渡，铰接位置的细小缝隙、拨杆与容纳槽的配合间隙都在渲染中得到准确体现。设计思路上，这款手轮主打隐藏式操作需求，拨杆在不使用时可以完全收纳进圆盘的槽体内，不会突出安装平面造成磕碰或误操作，使用时翻起拨杆即可通过转动拨杆带动整个手轮旋转，实现设备的调节、锁紧等操作功能，整体结构紧凑，安装后与设备面板融为一体，适合对外观平整度有要求的各类工业设备操作场景，建模过程中所有特征均保留参数化设计记录，可根据实际安装需求调整手轮直径、拨杆长度、铰接轴尺寸等参数，适配不同的设备安装接口要求。
