圆柱槽凸轮间歇分度传动机构三维设计

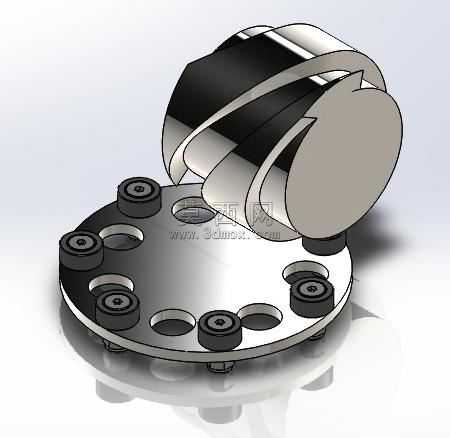

本作品为圆柱槽凸轮式间歇分度传动机构的三维设计模型，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计的尺寸规范与装配逻辑，所有零件均按照实际机械加工的工艺要求构建特征，保证模型可直接用于后续的工程图导出、运动仿真验证与3D打印试制。模型主体分为圆柱槽凸轮与配套分度安装盘两大核心部分，圆柱凸轮部分采用空间螺旋封闭槽结构，建模时通过空间曲线投影、扫描切除的方式构建出连续顺滑的凸轮沟槽，沟槽的侧壁与底面均做了工艺倒角处理，避免仿真与实际加工时出现应力集中的问题；凸轮的端面与轴孔部分采用同轴度约束建模，保证凸轮安装后的回转精度。配套的分度安装盘采用圆盘式结构，盘面均匀分布多组安装孔位与滚子安装座，每个滚子安装座的位置度均经过参数化阵列约束，保证滚子与凸轮沟槽啮合时的间隙均匀，不会出现卡滞或传动间隙过大的问题；盘面的沉头孔用于机构的整体安装固定，边缘的减重孔在保证结构强度的前提下降低了整体构件的重量。渲染阶段采用金属材质赋予模型主体，凸轮部分使用抛光合金钢材质表现，分度盘使用发黑处理的结构钢材质，安装螺钉采用标准不锈钢紧固件材质，通过环境光影的调整突出零件的曲面轮廓与装配关系，清晰展现沟槽与滚子的啮合状态。设计思路上，该机构针对间歇传动的工况需求，将运动周期设置为40%行程完成360度范围内的7度分度转位，剩余60%行程为锁止稳定阶段，保证分度动作完成后输出端具备足够的定位稳定性，避免负载作用下出现位置偏移；建模过程中对凸轮沟槽的曲线做了过渡优化，在分度启动与停止的位置设置了缓冲过渡段，降低机构启停时的冲击载荷，提升整体传动的平稳性。所有装配关系均采用实际机械连接的约束方式，滚子与凸轮沟槽之间设置了合理的啮合间隙，螺钉与安装孔之间采用同轴与面贴合约束，完整还原了机构的实际装配状态，可直接用于运动学仿真分析，验证分度动作的运动轨迹、速度与加速度变化，为后续的实物加工制作提供精准的三维数据支撑。
