CA6140机床专用L型多孔安装固定座

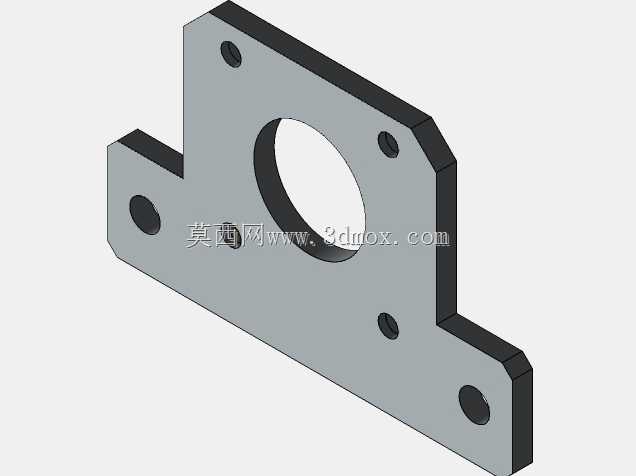

　　这款L型结构的安装固定座，是CA6140普通车床进给箱侧端配套的连接支撑构件，在机床整体传动布局中承担轴系部件的定位承载功能。从结构设计逻辑来看，构件采用不等边弯折的板状构型，垂直弯折的两个安装面分别对应床身侧壁的安装基准面、以及待支撑轴套组件的贴合面，弯折处做了等厚度的直角过渡处理，避免应力集中导致的长期受力形变，适配车床运行过程中持续的振动工况。中间位置的大直径通孔是核心功能孔，用于穿过传动轴或者容纳轴承外圈，孔口做了微小的倒角处理，既方便装配时的导向导入，也能去除机加工后的毛刺锐边，防止装配过程中划伤操作人员或者配合零件表面。围绕中心大孔均匀分布的四个小孔，是轴承端盖或者轴系限位件的螺纹安装孔，孔位的位置度公差控制在0.

　　02mm以内，保证端盖安装后与轴系的同轴度，避免出现轴系转动卡滞的问题。向外延伸的两个安装翼板上各设置了一个沉头安装孔，用于将整个固定座锁紧在床身的预制安装面上，沉孔深度刚好容纳内六角螺栓的头部，保证安装后螺栓头不突出构件表面，不会和周边的走刀机构、传动杆件产生运动干涉。在实际装配场景中，该固定座的安装基准面需要和床身的加工面完全贴合，安装前需要清理结合面的切屑、油污，拧紧螺栓时要按照对角顺序分次施力，避免构件出现安装翘曲，导致中心孔的轴线出现偏斜，影响传动轴的回转精度。构件的整体厚度根据承载的轴系径向力计算确定，材料选用常用的45号钢，表面做发黑处理提升防锈能力，适配车床车间多切削液、多油污的使用环境。从安装边界来看，

　　两个翼板的外边缘距离中心孔的轴线尺寸经过严格核算，安装后不会超出床身侧方的防护盖板安装空间，后期设备维护时不需要拆卸周边的其他关联部件，就可以完成该固定座的更换作业，降低了设备维保的拆装工作量。设计过程中特意将弯折处的内圆角半径设置为板厚的0.2倍，既保证了弯折处的结构强度，也不会因为圆角过大导致和床身的直角安装棱边出现干涉，同时外边缘的锐边全部做了倒钝处理，符合机械加工零件的安全设计要求。
