轴流散热风机外壳结构设计方案

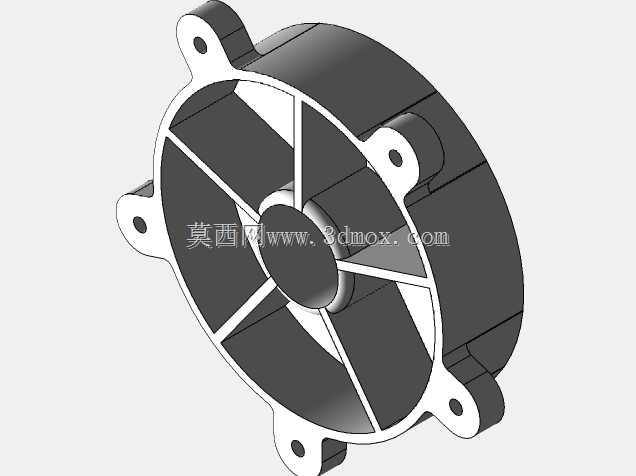

　　这款轴流散热风机的外壳结构，主要面向机柜散热、小型设备通风、工控机箱风冷等常规工业散热场景，是风冷散热系统里的核心承载结构件。从结构设计逻辑来看，外壳采用一体化圆筒式腔体设计，内部预留的风叶转动间隙经过严格校核，既保证风叶转动时不会与壳体内壁发生剐蹭，又能尽可能缩小风叶与壳体的间隙值，减少气流旁通损失，提升通风效率。壳体外侧均匀分布的六个带安装孔的耳座，是整个结构的安装定位基准，每个耳座的安装孔位同轴度、孔位间距公差都控制在合理装配范围内，能够适配标准规格的散热风机安装位，安装时可通过螺栓直接固定在设备面板或者通风风道接口处，不需要额外制作转接支架，降低现场装配的复杂度。壳体内部的径向支撑筋条，一端连接中心轴座，一端连接壳体内壁，

　　既承担中心轴座的固定支撑作用，保证电机轴运转时的同轴度，减少风叶转动时的径向跳动，又能起到导流作用，引导气流沿轴向平稳输出，降低气流经过筋条时产生的紊流噪音。从安装边界来看，壳体的轴向厚度、外圆直径都匹配常规小功率轴流风机的安装尺寸，耳座的突出高度经过优化，不会超出设备安装面的预留空间，安装后壳体与设备面板贴合紧密，避免出现漏风问题。设计过程中针对壳体的壁厚做了均衡处理，既保证耳座、筋条连接位置的结构强度，能够承受风机长期运转产生的振动，不会出现连接位置开裂的问题，又尽可能控制整体重量，减少材料消耗。中心轴座的尺寸预留了标准小型风机电机的安装空间，轴座端面的平面度经过校核，能够保证电机安装后端面贴合平整，

　　避免电机安装倾斜导致的风叶动平衡失效问题。这类外壳结构除了工业设备散热场景，也可适配小型家电、充电桩模块、电源柜体等需要风冷散热的场合，结构的通用性较强，安装尺寸符合行业通用规范，能够直接替换同规格的现有风机外壳，不需要对原有设备的安装结构做改动。
