CA6140车床斜支撑式安装支座结构

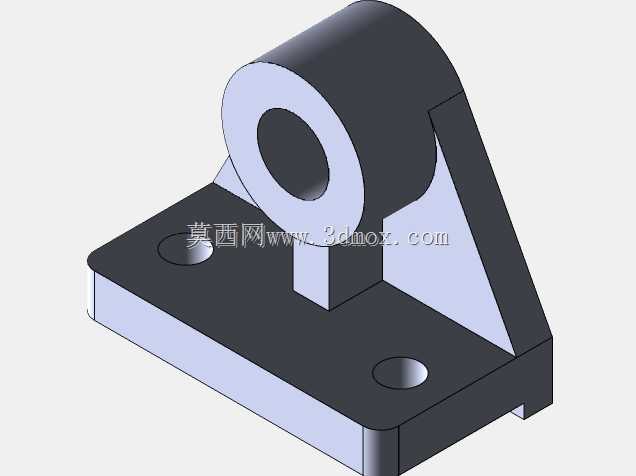

　　该斜向支撑支座属于CA6140普通车床的配套安装结构件，主要用于车床床身与附属功能组件之间的连接承载，在车床进给系统、辅助托架的安装场景中承担载荷传递与位置固定的作用。实际装配时，支座底部带双安装孔的矩形法兰面贴合床身预设的安装基准面，通过螺栓穿过两个沉头孔完成底面锁紧，底部预留的缺口可避让床身表面的走线槽或凸起定位棱，避免装配时出现干涉。上部的同轴圆筒结构为铰接安装位，用于穿装销轴或支撑轴，连接需要小范围角度调整的功能部件，比如进给行程的限位拨杆、冷却管路的固定支架等。斜向布置的加强筋连接底部法兰与上部筒座，筋板宽度沿受力方向做渐变处理，在车床运行产生的振动载荷下，可有效分散上部铰接点传递的径向力与倾覆力矩，

　　避免支座根部出现应力集中断裂的问题。设计过程中优先考虑了车床内部狭窄安装空间的边界限制，整体外轮廓没有超出床身安装位的预留空间，斜筋的倾斜角度经过受力校核，在保证支撑强度的前提下尽可能压缩结构占用空间，不会与周边的走刀机构、传动齿轮产生运动干涉。上部筒座的内孔粗糙度、同轴度按照车床通用安装轴的配合公差设计，可直接与标准直径的销轴实现间隙配合，不需要二次加工即可满足装配要求。底部法兰的两个安装孔孔距与床身原有安装孔位完全匹配，安装时不需要重新在床身打孔，可直接替换原有老化损坏的同类型支座，降低设备维护的改造成本。结构所有棱边都做了R2左右的倒角处理，既可以消除加工产生的毛刺锐边，避免装配时划伤操作人员，

　　也能减少热处理环节的应力集中风险，提升零件的长期使用稳定性。这类支撑件虽然不属于车床的核心传动部件，但在设备长期运行过程中，其结构强度直接影响附属组件的安装精度，一旦出现变形或断裂，会导致限位失效、管路偏移等问题，间接影响加工件的尺寸精度，因此建模时对各部位的壁厚、筋板厚度都按照实际受力工况做了等强度设计，在满足承载要求的同时控制零件整体重量，减少不必要的材料消耗。
