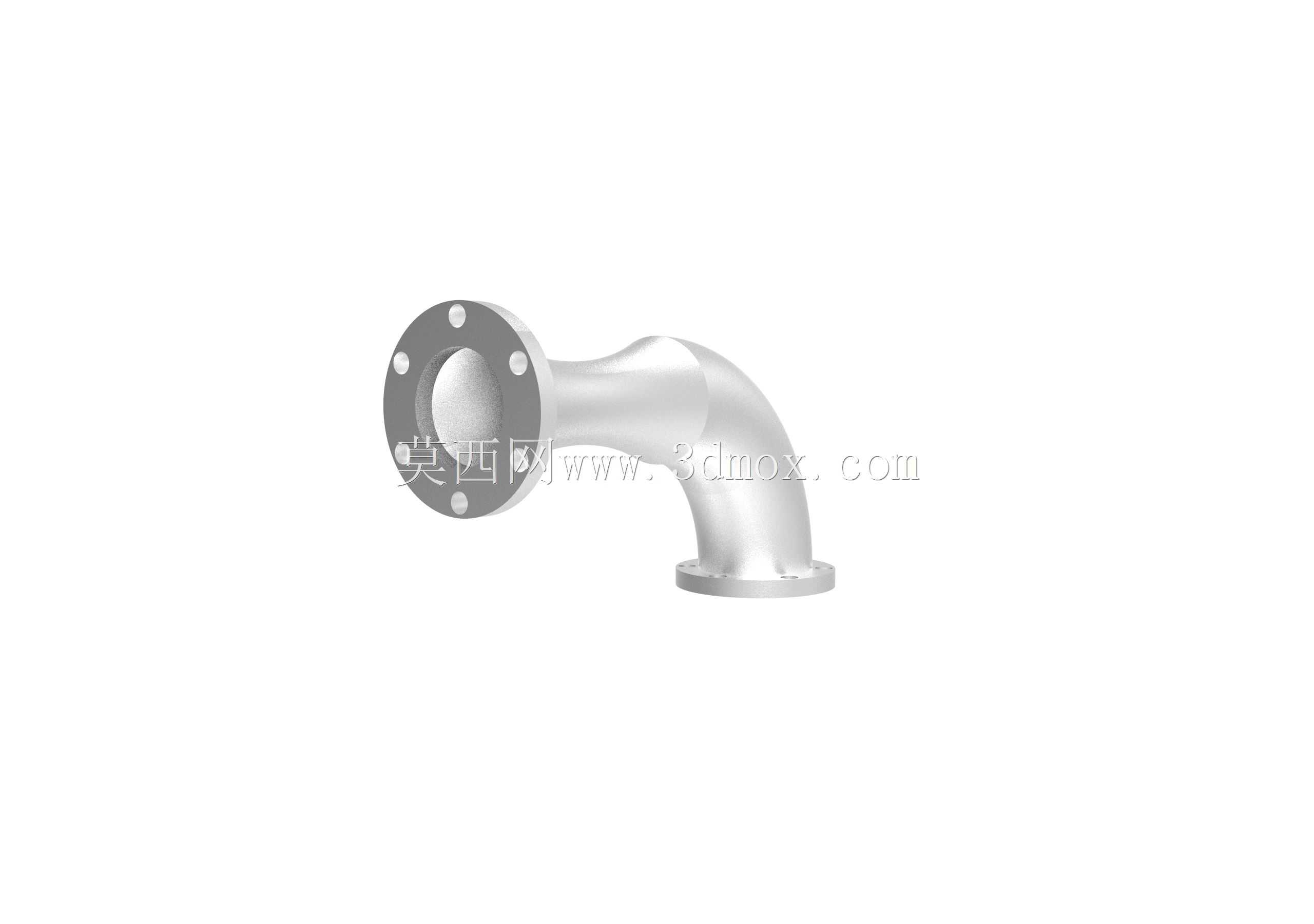

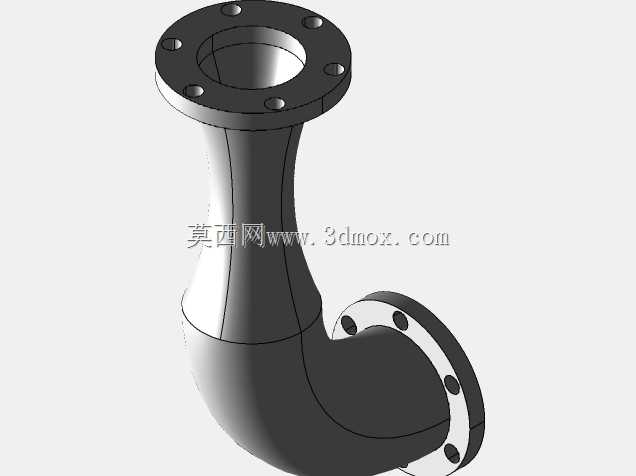

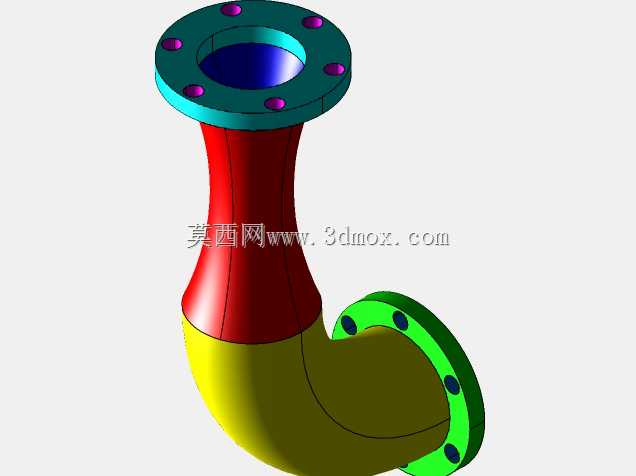

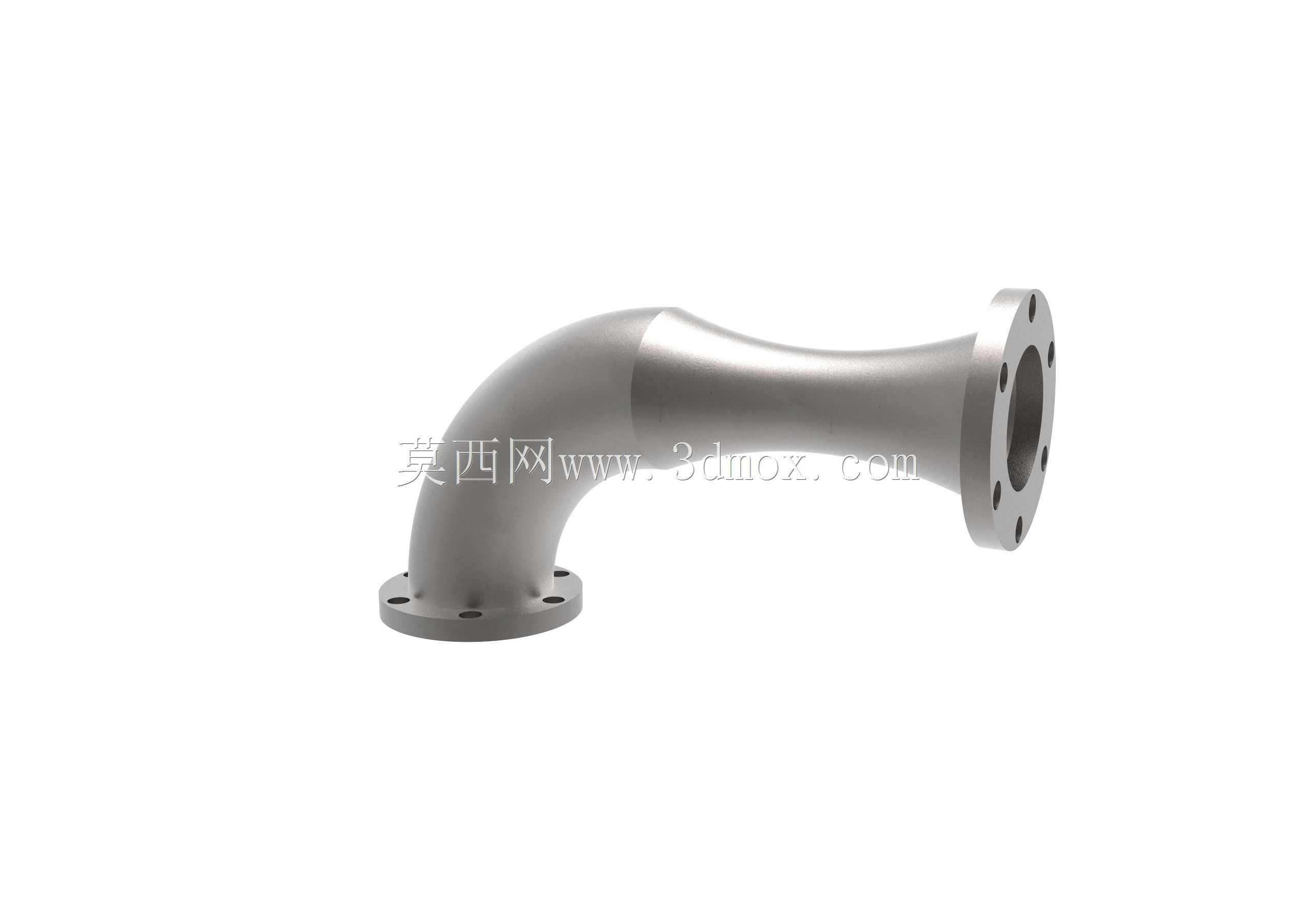

带法兰连接结构的90度变径弯头

　　这类带法兰结构的90度变径弯头，在工业流体输送管路系统里承担着转向兼变径的核心作用，常见于化工流体输送、车间压缩空气管网、循环水系统、机床冷却管路等场景，能在管路需要90度转向的位置，同时完成不同通径管路的对接，减少管路中额外的变径接头安装环节，降低管路泄漏点数量。从结构设计来看，弯头两端采用标准法兰盘连接结构，法兰盘上均匀分布螺栓过孔，安装时可通过螺栓与对应通径的管路法兰、设备接口法兰锁紧，配合密封垫片即可实现可靠密封，无需焊接作业，适合后期需要频繁拆装维护的管路布局。弯头主体的弯曲段采用平滑圆弧过渡设计，弯曲半径经过流体阻力校核，能最大程度降低流体转向时的局部阻力损失，减少管路内的紊流、振动与噪音问题，

　　同时避免直角弯头容易出现的介质沉积、冲刷磨损局部过快的问题。变径段采用渐变式锥面过渡，而非突变式台阶结构，能让不同通径之间的介质流动更平缓，避免变径位置出现流速突变导致的管路冲蚀，尤其适合输送含少量固体颗粒的流体介质。从安装边界来看，两端法兰的端面平行度、螺栓孔位置度在建模时严格遵循对应法兰标准的公差要求，安装时无需额外修配即可与标准法兰件对齐，弯头整体的轴向长度、弯曲段外轮廓尺寸经过空间校核，在紧凑的管路布局中不会与周边管路、设备结构产生干涉。建模过程中对法兰盘的密封面结构做了细节还原，密封面的凸台尺寸、粗糙度要求对应的结构特征都有体现，能直接用于管路装配干涉检查、管路应力分析的前置建模环节，也可作为管路预制加工的结构参考。

　　这类弯头在实际选型使用时，需要匹配两端连接管路的公称通径、法兰压力等级，同时结合管路内的介质属性、工作温度压力确认材质适配性，而该三维模型完整还原了弯头的所有外部结构特征，可直接导入装配环境完成管路布局验证，提前排查安装空间不足、接口不匹配等前期设计问题，减少现场安装时的返工量。
