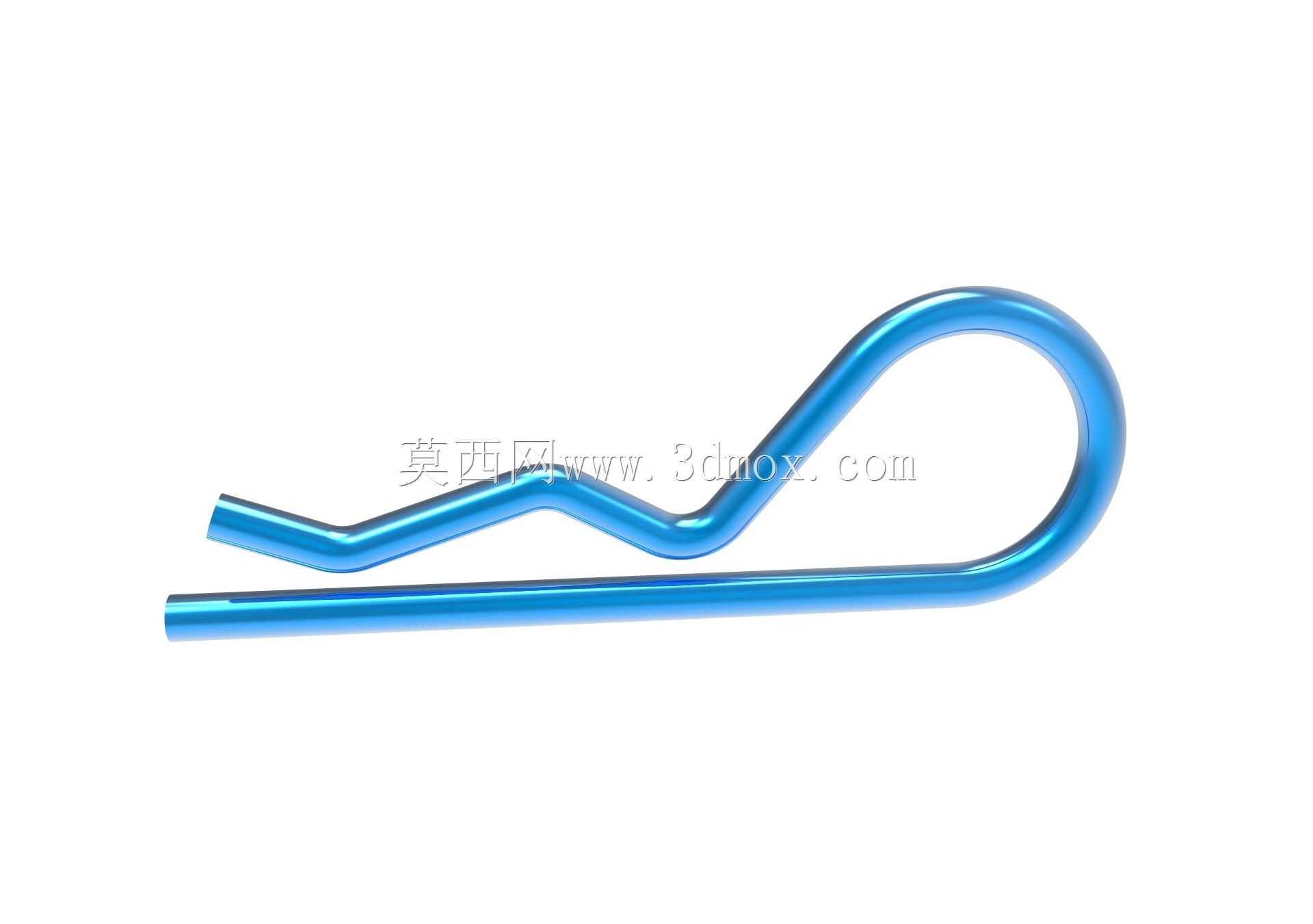

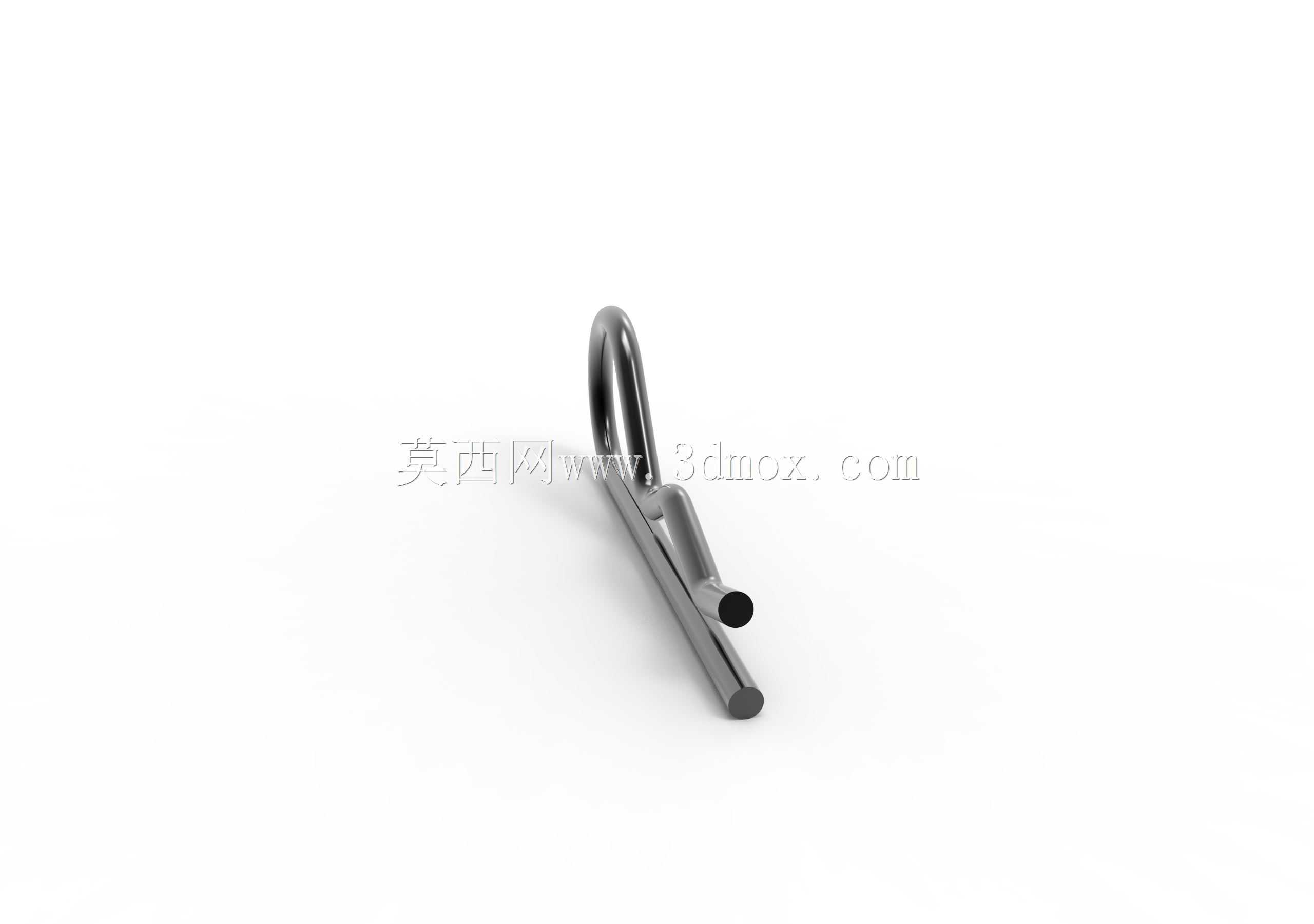

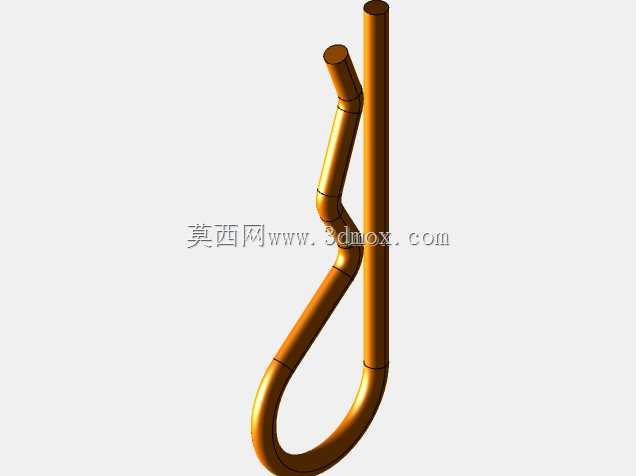

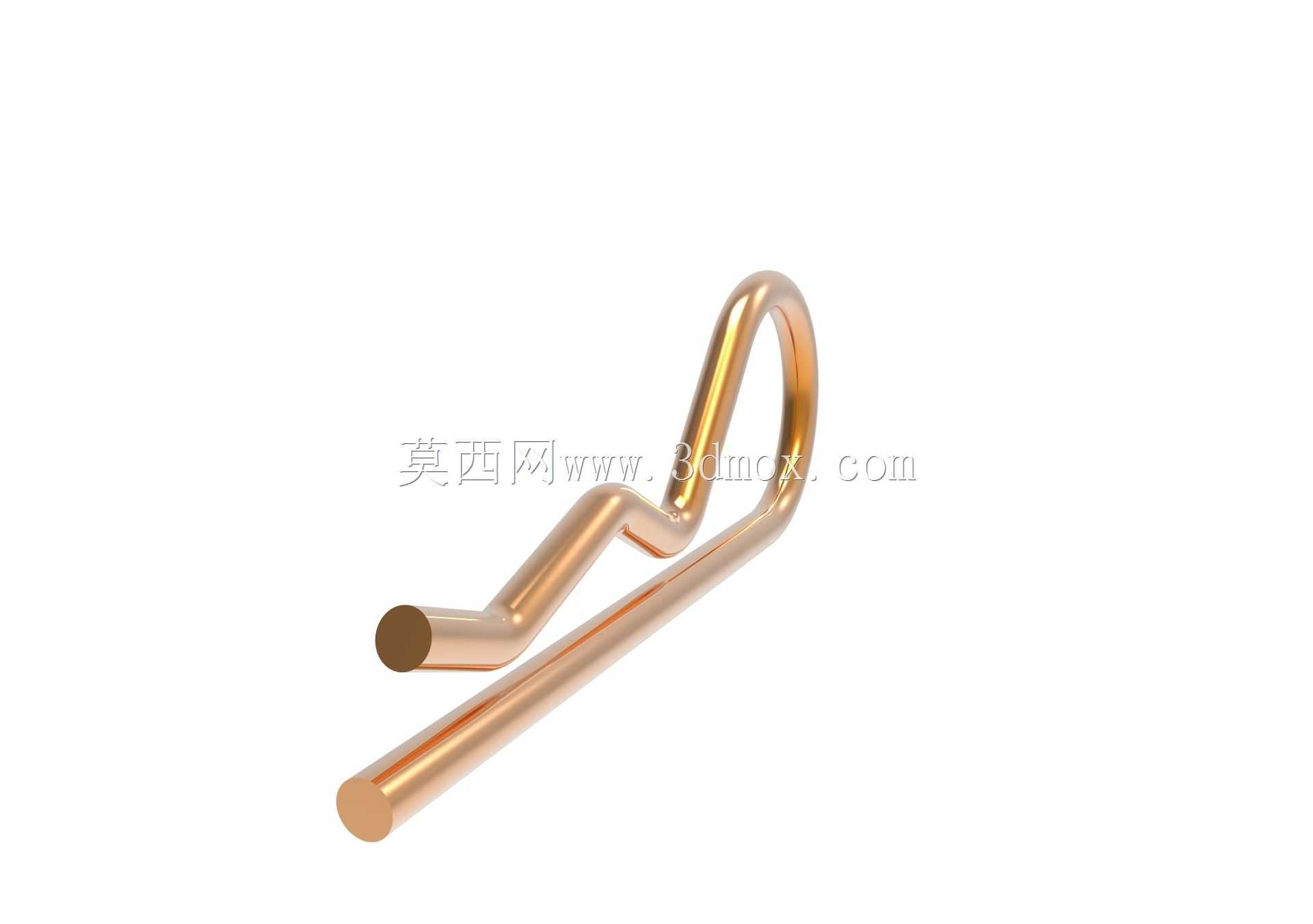

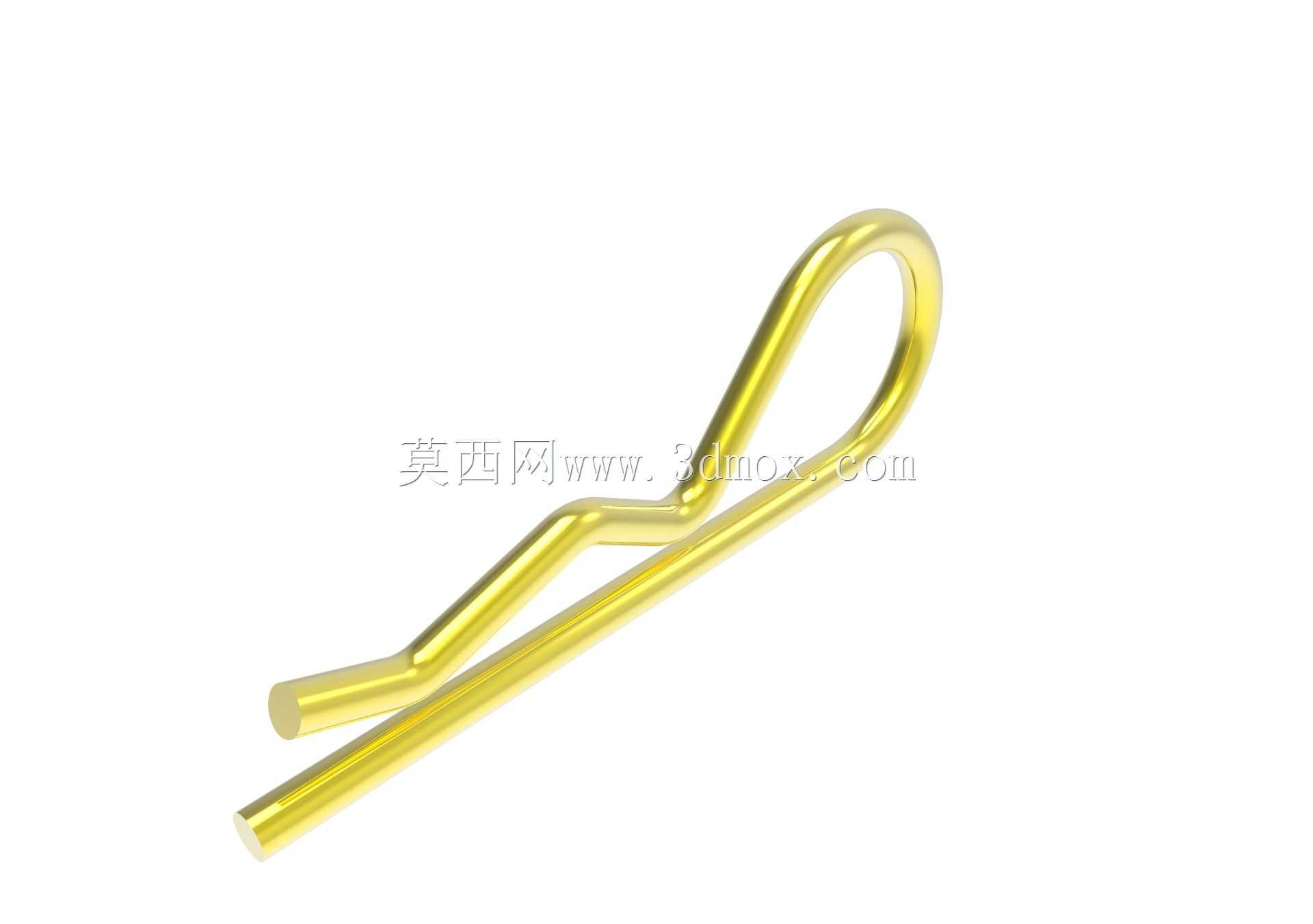

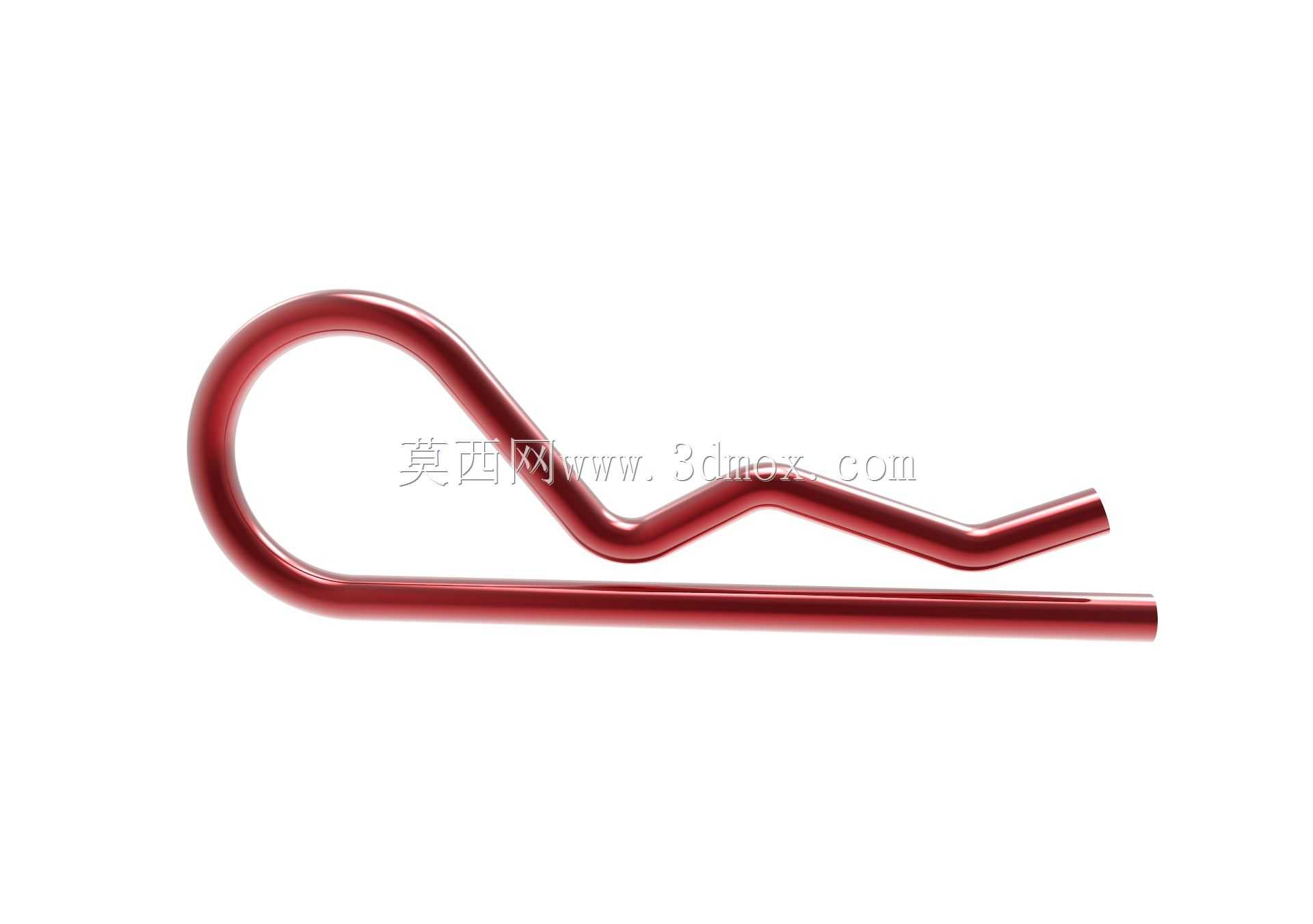

R型弹性开口销紧固件三维结构

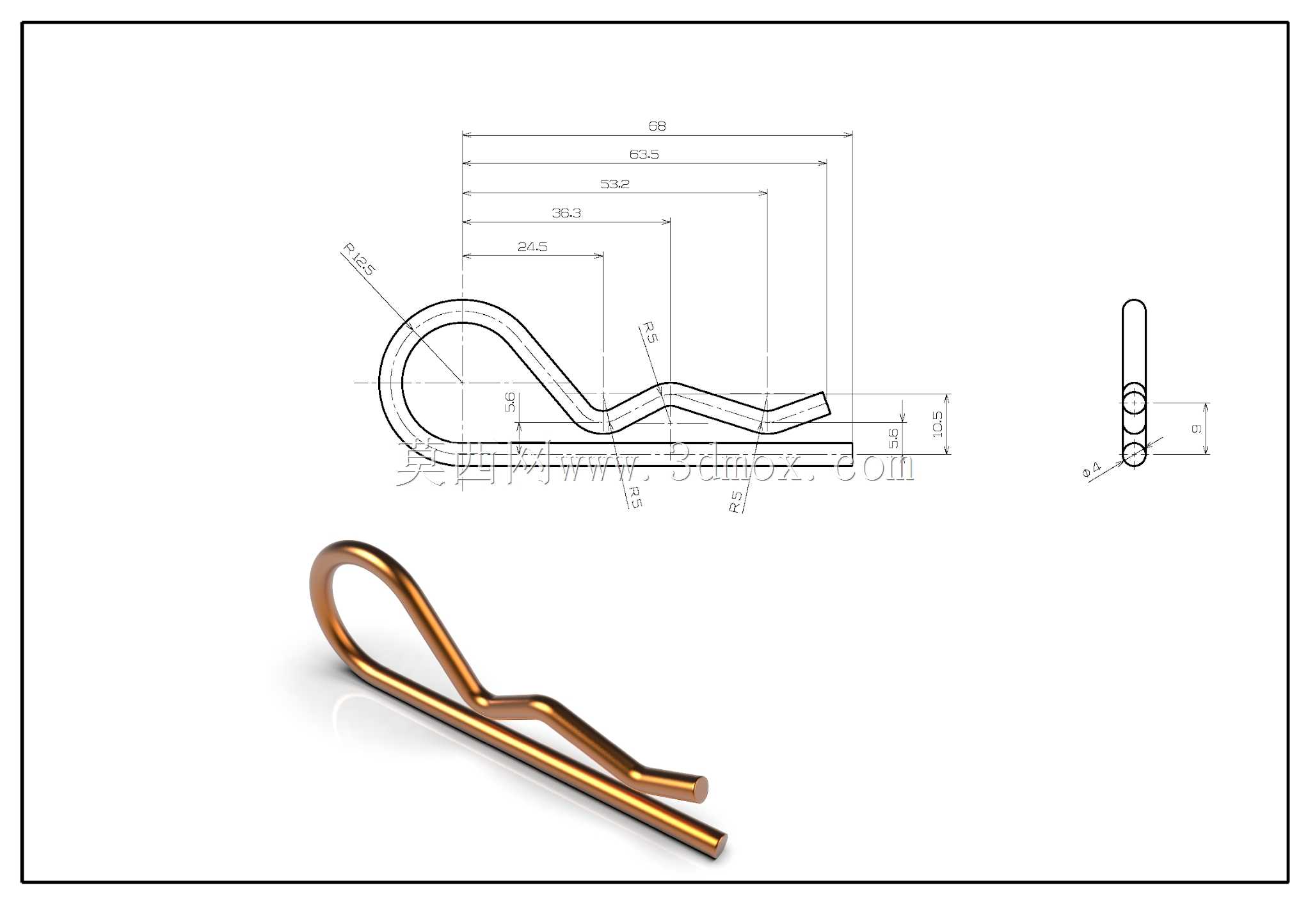

　　日常做设备装配、工装夹具调试的时候，这类R型弹性开口销是出镜率极高的小零件，别看着结构简单，但凡涉及销轴防脱、杆件轴向限位的场景，基本都能看到它的身影。和传统的圆柱开口销不一样，它不需要额外掰开尾部来实现锁止，靠自身弯折成型的弹性结构就能卡在销轴的径向孔位里，装拆的时候只需要捏住尾部的直段就能插拔，在需要频繁拆装检修的工位上，能省下不少装配时间。做这个模型的时候，首先要考虑的是实际使用的插拔行程，也就是弯折的环形段内径要比配套销轴的直径大0.2到0.5毫米，保证插拔的时候不会卡滞，同时环形段的开口间隙要控制在0.1毫米以内，避免安装后出现径向窜动。整个零件是用单根弹簧钢丝弯折成型的，没有额外的焊接或者拼接结构，

　　建模的时候要重点处理几个弯折处的圆角过渡，尤其是环形段和波浪形锁止段衔接的位置，圆角半径不能小于钢丝直径的1.5倍，不然实际生产弯折的时候会出现应力集中，反复插拔几次就容易在弯折处断裂。从安装边界来看，这类销子的直段插入端要做15度的倒角，方便对准销轴上的径向孔，尾部的波浪形弯折段是核心的锁止结构，安装到位之后，波浪段的最低点会贴在销轴的外圆柱面上，靠钢丝的弹性抱紧销轴，即使设备运行中有振动，也不会从孔位里滑出。实际选型的时候要注意，钢丝的直径直接决定了销子的锁紧力，比如用于小型机床操作手柄限位的销子，一般用1.5毫米直径的弹簧钢丝就足够，要是用在重型工装的销轴防脱上，就得选2.5毫米以上直径的规格，

　　对应的环形段内径也要匹配销轴的尺寸，不能出现大销子配小轴的情况，不然锁止力不够很容易脱落。建模的时候还要注意两个直段的平行度公差，要控制在0.1毫米以内，不然插入销轴孔的时候会出现别劲的情况，现场装配的时候工人往往要反复调整才能装进去，影响装配效率。另外，整个零件的表面处理一般是镀锌或者镀彩锌，建模的时候不用特意做镀层厚度，只要保证基体尺寸符合公差要求就行，毕竟这类小零件的镀层厚度一般只有几微米，不会影响实际装配的干涉检查。很多新手建模的时候容易把波浪段的弯折角度做的太陡，导致实际安装的时候弹性变形量不够，要么插不进去，要么插进去之后锁止力不足，正确的波浪段弯折角度应该控制在120度左右，既能保证足够的弹性变形空间，又能在安装到位后提供足够的抱紧力。
