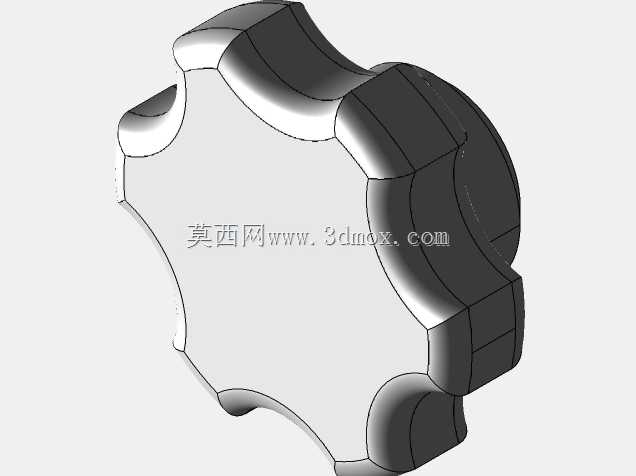

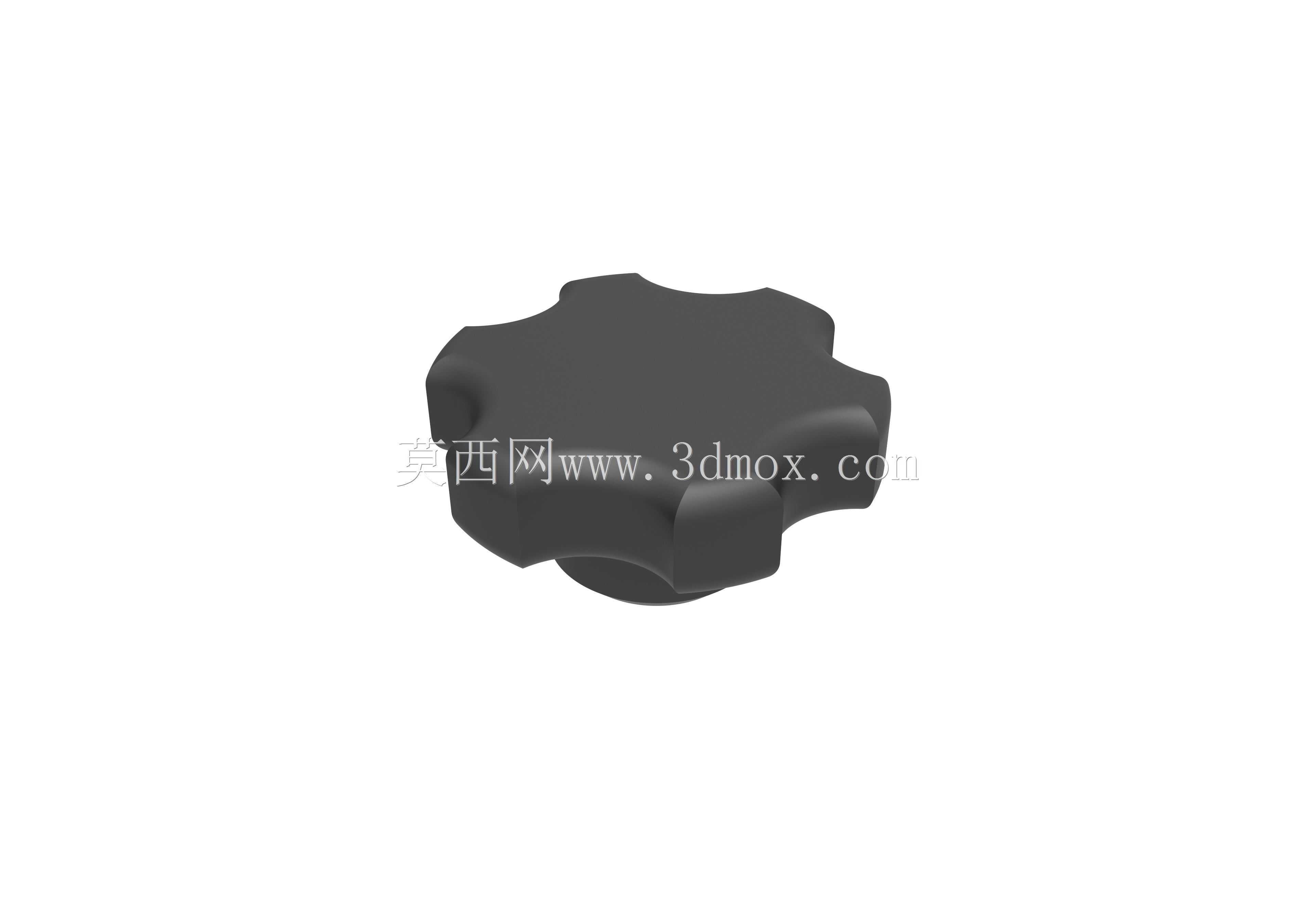

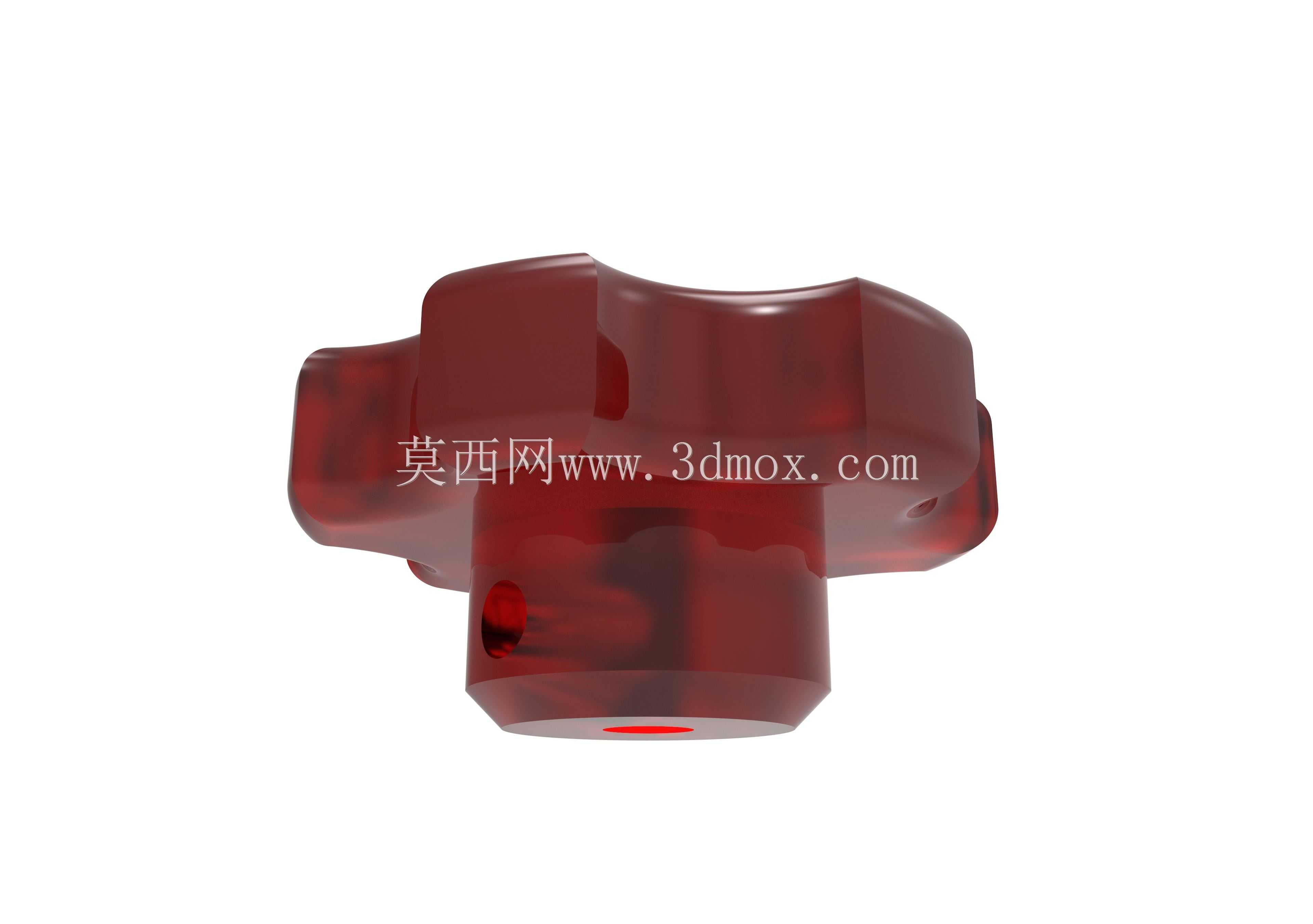

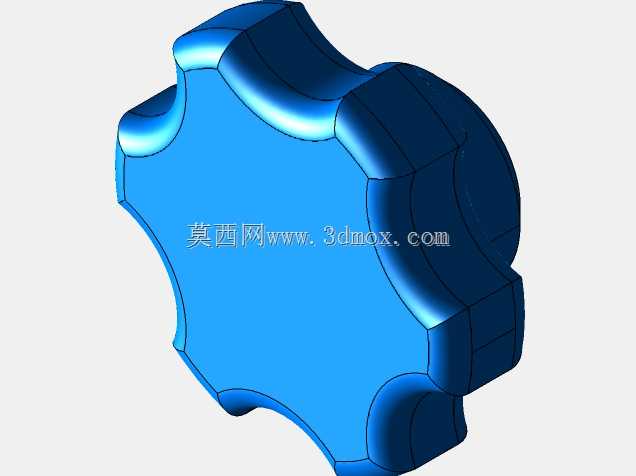

CA6140车床用星型防滑调节旋钮结构

　　这款星型调节旋钮主要适配CA6140普通车床的操作面板区域，作为进给量微调、音量调节或辅助功能档位切换的手动操作件使用，在机床日常操作场景中，操作人员可在戴劳保手套的工况下完成快速旋拧调节，无需额外辅助工具。从结构设计来看，旋钮整体采用六瓣星型外轮廓，每道凸起棱边都做了R3左右的圆弧过渡，相邻瓣之间的内凹弧面刚好贴合指腹弧度，即便手掌沾有少量切削液或金属碎屑，也能保证足够的握持摩擦力，避免旋拧时打滑脱手。旋钮主体采用硬质工程塑料一体注塑成型，内部嵌装金属嵌件，嵌件内孔加工有标准细牙螺纹，可直接与面板上的调节螺杆配合，安装时仅需将旋钮对准螺杆压入后旋紧到位即可，外露部分的安装边界直径控制在42mm，凸起高度为18mm，

　　不会与周边的操作手柄、急停按钮产生干涉，符合车床操作面板的人机工程布局要求。设计过程中优先考虑了操作的容错性，每瓣凸起的受力面都做了1.5度的拔模斜度，既方便注塑生产时脱模，也能在旋拧过程中让指部受力更均匀，长时间操作不会产生明显的硌手感。旋钮的底部设计有直径30mm的贴合平面，安装后可与面板表面完全贴合，避免切削液、金属粉尘顺着安装缝隙进入面板内部的调节电位器或机械调节机构，延长内部元件的使用寿命。在实际机床运行场景中，这类调节旋钮的使用频率较高，每次调节的旋转角度通常在90度到270度之间，星型结构的设计让操作人员无需精准对准握持位置，随手触碰即可找到受力点完成调节，相比传统的圆形滚花旋钮，操作效率可提升40%左右，

　　尤其适合车床加工过程中需要快速微调参数的工况。同时，旋钮的外表面做了哑光磨砂处理，不会在车间照明环境下产生反光干扰操作人员视线，整体黑色的配色也与车床操作面板的常规色调保持一致，不会因色彩突兀影响操作人员的视觉注意力。结构建模过程中，对所有棱边的圆角参数都做了统一校验，避免出现尖锐边角导致操作时划伤手部，内部金属嵌件的同轴度公差控制在0.05mm以内，保证旋钮安装后旋转时无偏心晃动，调节手感顺滑无卡滞。
