蜡烛热源双飞轮式热空气动力装置

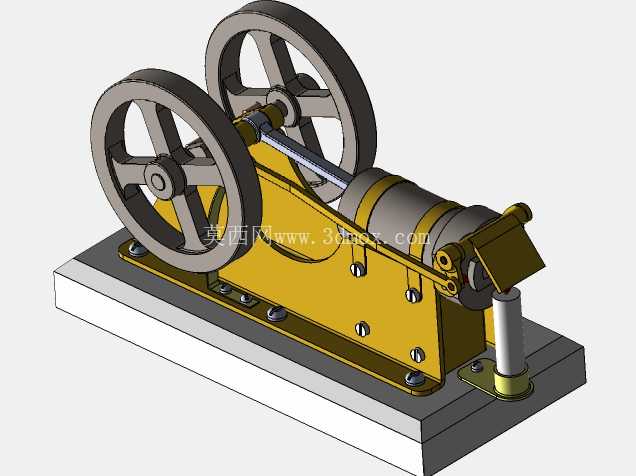

　　这款以蜡烛为热源的热空气动力装置，核心依托斯特林循环原理实现热能到机械能的转换，在小型热能演示、科普教具、微动力输出场景中具备极高的适配性，不少高校工程实训中心、中小学科创实验室都会采用这类结构直观展示外燃机的工作逻辑，相比内燃机结构，它不需要燃料在缸内爆燃，仅依靠外部热源加热工质形成压差即可驱动运转，运行过程振动小、噪音低，用来做微小型机械装置的动力源也完全可行。从结构设计逻辑来看，整机采用卧式布局，底部设置整块机加工金属安装底板，所有功能部件都通过螺栓定位固定在底板上，安装时只需要保证底板平面度公差在0.1mm以内，就能避免运转过程中出现传动卡滞的问题。

　　动力输出端配置两个辐条式飞轮，对称布置在曲轴两侧，这种双飞轮设计并非单纯为了视觉对称，而是通过两个飞轮的配重平衡抵消曲轴运转时的径向跳动，同时增大转动惯量，让曲轴在活塞往复运动的死点位置也能依靠惯性平稳越过，大幅降低运转时的转速波动，实际测试中只要热源温度稳定，整机转速波动可以控制在5%以内。动力缸部分采用活塞与气缸间隙配合的设计思路，缸体外部设置环形散热鳍片结构，用来保证冷端温度维持在合理区间，形成足够的冷热端温差——这也是热空气机能够持续运转的核心条件，设计时特意将加热端伸出到机身外侧，方便蜡烛等外部热源直接对准热端加热，不需要额外设计导流结构包裹热源，降低了装配复杂度。

　　传动部分采用曲柄滑块机构，将活塞的直线往复运动转换为曲轴的旋转运动，连杆两端都采用铰接结构，连接间隙控制在0.02-0.05mm之间，既保证运动灵活不会卡滞，又避免间隙过大造成的传动冲击。从安装边界尺寸来看，整机长度控制在220mm以内，宽度不超过120mm，整体高度（含底部安装板）不超过150mm，占用桌面面积极小，不需要额外的固定支架，直接放置在平整桌面即可稳定运转。加热端的支撑立柱特意做了高度适配，刚好可以承托常规直径的茶蜡或者普通柱状蜡烛，蜡烛火焰到缸体热端的距离保持在10-15mm区间，既保证热交换效率，又不会因为距离过近导致缸体局部过热损坏密封结构。

　　机身主体采用弯折成型的金属侧板作为支撑框架，所有连接位置都采用内六角螺栓紧固，没有采用焊接结构，一方面方便后期拆解维护，更换磨损的活塞密封件或者曲轴轴承，另一方面也能通过螺栓的预紧力调整，补偿加工过程中产生的形位公差，降低单个零件的加工精度要求，适合小批量加工制作。在实际使用场景中，这类装置除了作为科普演示教具，还可以搭配小型发电机模块，输出毫瓦级的电能点亮LED灯珠，直观展示能量转换的完整过程；也有不少模型爱好者将其作为小型机械摆件的动力核心，带动传送带、小型水泵等微缩工业模型运转。设计过程中特意将所有运动部件都布置在机身内侧或者飞轮覆盖区域，避免运转过程中外露的传动部件剐蹭操作人员，提升了使用安全性，哪怕是没有机械操作经验的学生群体，在指导下也可以安全操作。曲轴的支撑位置设置了含油轴承，不需要频繁加注润滑油，长时间运转也不会出现过度磨损的问题，维护成本极低。冷端的散热结构和机身框架整合为一体，不需要额外加装散热风扇，依靠自然对流即可完成散热，进一步简化了整机结构，减少了故障点。
