机床直线滑动导向支撑座结构

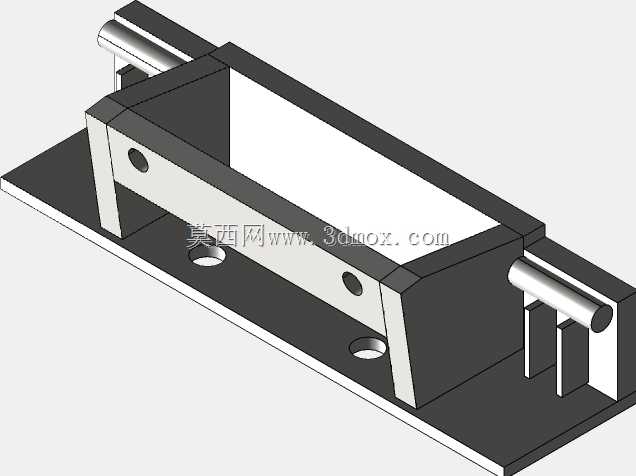

　　这款导向支撑构件主要适配CA6140系列普通车床的进给辅助导向场景，在车床中拖板、小刀架的附加行程拓展改造中也可作为独立导向单元使用，核心作用是为轴类执行件提供稳定的径向支撑与轴向滑动导向，避免长行程光轴在进给过程中出现挠曲变形，保证走刀过程的直线度精度。从结构设计来看，主体采用分体式组合结构，底部为带沉头安装孔的平板式安装基座，基座上的四个沉孔位置经过公差匹配，可直接通过内六角螺栓固定在机床床身的预制T型槽台面上，安装时不需要额外加工适配垫板，沉孔的深度设计刚好覆盖螺栓头的安装高度，安装完成后螺栓头不会突出基座平面，避免与周边移动部件产生运动干涉。基座上方的支撑立板与基座采用垂直一体式加工，

　　立板上开设的同轴导向孔与两侧伸出的光轴采用间隙配合，配合公差控制在H7/g6区间，既可以保证光轴轴向滑动的顺畅度，又能将径向跳动量控制在0.02mm以内，满足普通车床加工时的走刀精度要求。立板侧面开设的螺纹孔用于安装锁紧顶丝，在需要固定光轴行程位置时，可通过拧紧顶丝锁定光轴的轴向位置，实现固定导向支撑的功能切换。两侧的光轴伸出端可直接连接刀架拓展模块或者行程限位挡块，不需要额外加装轴连接套，光轴的端面加工有中心孔，方便后续维护时采用百分表打表检测同轴度。整个构件的外形轮廓方正，没有多余的外凸结构，安装边界紧凑，在机床床身的有限安装空间内可以灵活布置，不会与卡盘、尾座等原有部件产生位置冲突。

　　设计过程中充分考虑了车床加工现场的切屑防护问题，支撑立板的顶部做了斜角导流设计，加工过程中产生的带状切屑会顺着斜面滑落，不会堆积在导向孔位置造成滑动卡滞，导向孔的两端还预留了油槽安装位置，日常维护时可以直接在油槽加注润滑油，润滑油会顺着孔壁的油槽均匀分布在配合面，延长构件的使用寿命。在实际选型使用时，需要注意安装基面的平面度误差不超过0.03mm，否则会导致导向孔同轴度偏移，加快光轴与孔壁的磨损，固定螺栓需要采用8.8级以上的高强度内六角螺栓，拧紧时按照对角顺序逐步施力，避免基座受力不均产生变形。
