三耳带孔环形机械连接固定支架结构

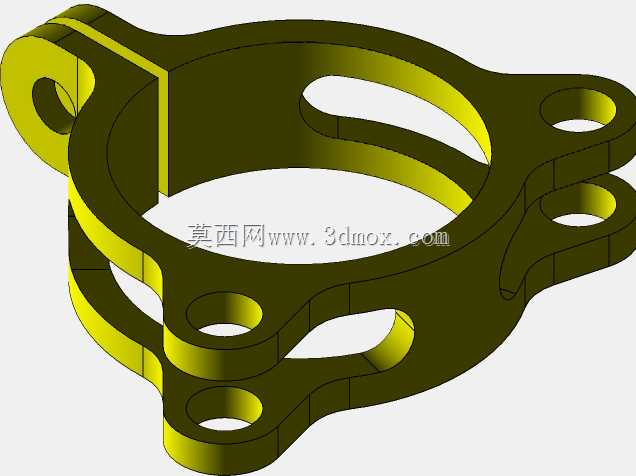

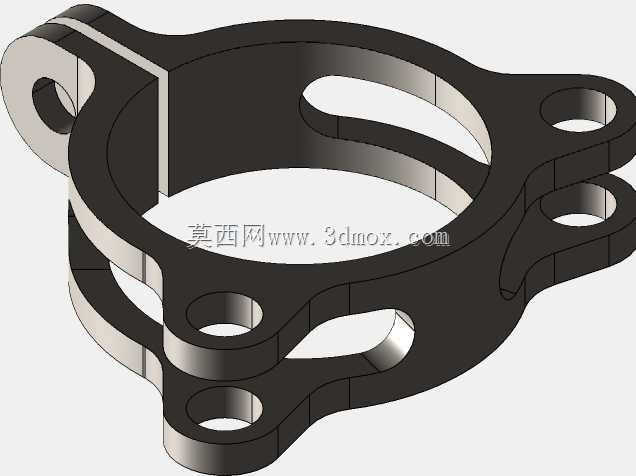

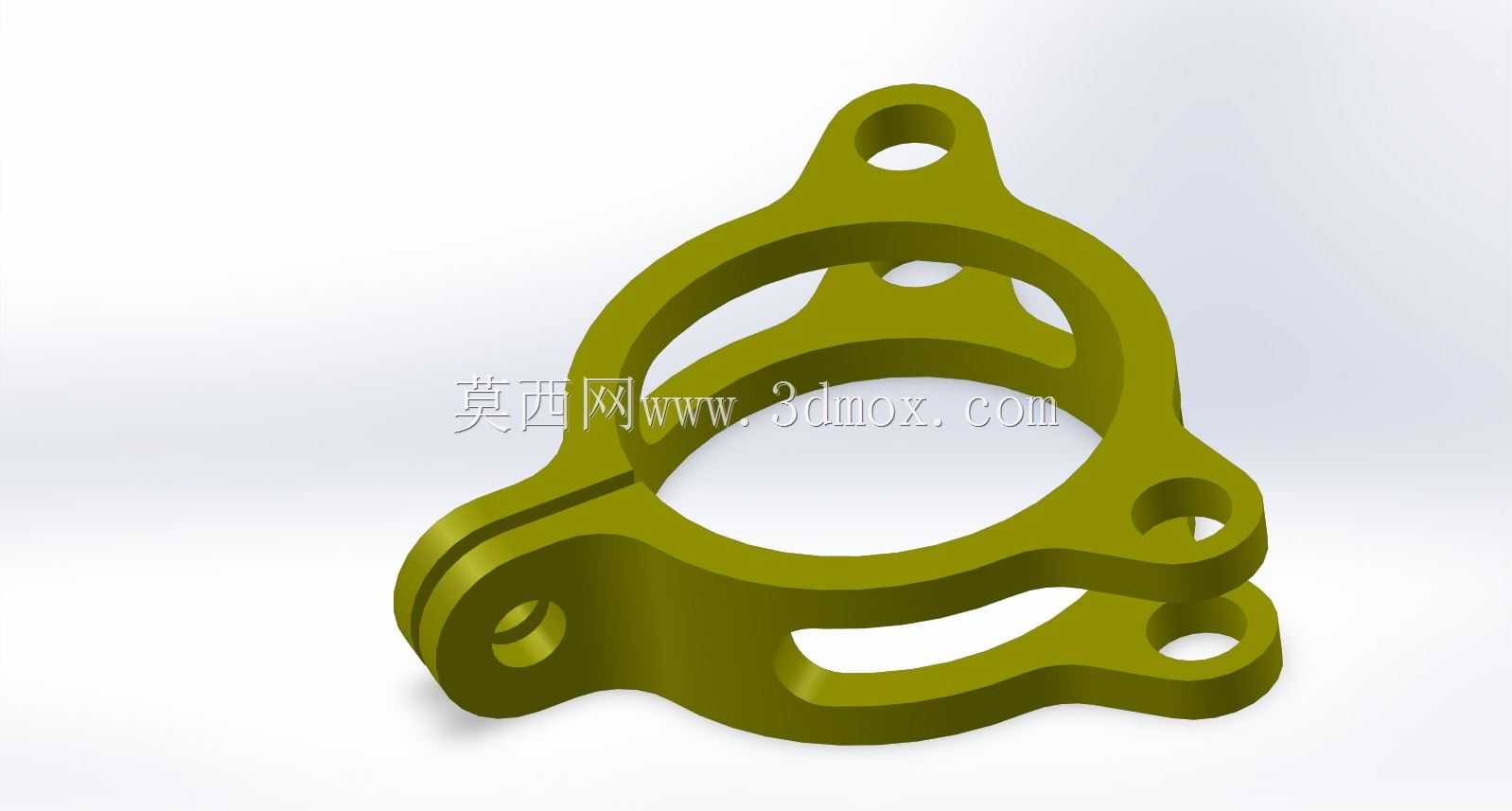

　　这类三耳延伸的环形构件，常作为管路、轴系外围的抱紧式固定支架使用，在流体输送管线布设、小型传动组件的轴向限位场景中十分常见。构件主体为闭合环形结构，内环面为主要的配合接触面，加工时需严格控制内环的圆度与表面粗糙度，保证与被抱紧的管件、轴件外壁贴合均匀，避免局部应力集中造成配合件磨损或者固定失效。三个沿环身周向均匀分布的安装耳，是整个构件的核心受力承载部位，每个耳片上都预制了贯通的安装孔，孔位的位置度公差直接决定现场安装时能否顺利与配套基座对位，建模过程中需要以环形中心为基准，对三个耳片的孔位做阵列约束，保证相邻耳片的夹角偏差控制在装配允许范围内。从结构强度角度看，耳片与环身的过渡位置采用了大圆角过渡设计，

　　能够有效分散螺栓锁紧时产生的局部应力，避免长期受振动载荷影响出现过渡区域开裂的问题。环身并非等厚的实心结构，在内环与外环之间预留了多处镂空减重区域，这些区域的设置并非随意删减材料，而是经过受力仿真验证后，在不影响整体刚性的前提下削减非承载区的材料用量，既可以降低构件自身重量，也能减少加工环节的材料损耗，对于批量生产的通用配件而言，这类细节设计能够有效控制单件制造成本。安装边界方面，三个耳片的外端面处于同一安装基准平面，安装时该平面与基座表面完全贴合，螺栓穿过耳片孔锁紧后，环形主体的中心轴线与安装基准面保持垂直，能够保证被固定的管件或轴件的安装同轴度符合装配要求。这类构件的材质通常根据使用场景选择，

　　常规工况下采用铸铝或者工程塑料即可满足强度需求，在有腐蚀、高温要求的工况下则会更换为不锈钢或者铸铁材质，建模时预留的尺寸公差基准，能够适配不同材质的加工工艺要求，不管是采用压铸、注塑还是机加工方式生产，都能直接基于该三维结构调整工艺余量，不需要重新做结构重构。在实际设备装配中，这类固定支架不需要复杂的安装工装，仅需匹配对应规格的螺栓即可完成固定，后期维护拆卸也十分便捷，三个耳片的支撑结构相比单耳或者双耳的抱紧结构，抗侧向载荷的能力更强，即使被固定的管线存在一定的振动或者轴向窜动，也能保持稳定的固定效果，不会出现支架偏转、松动的问题。
