多规格管路连接接头与端盖组件结构设计

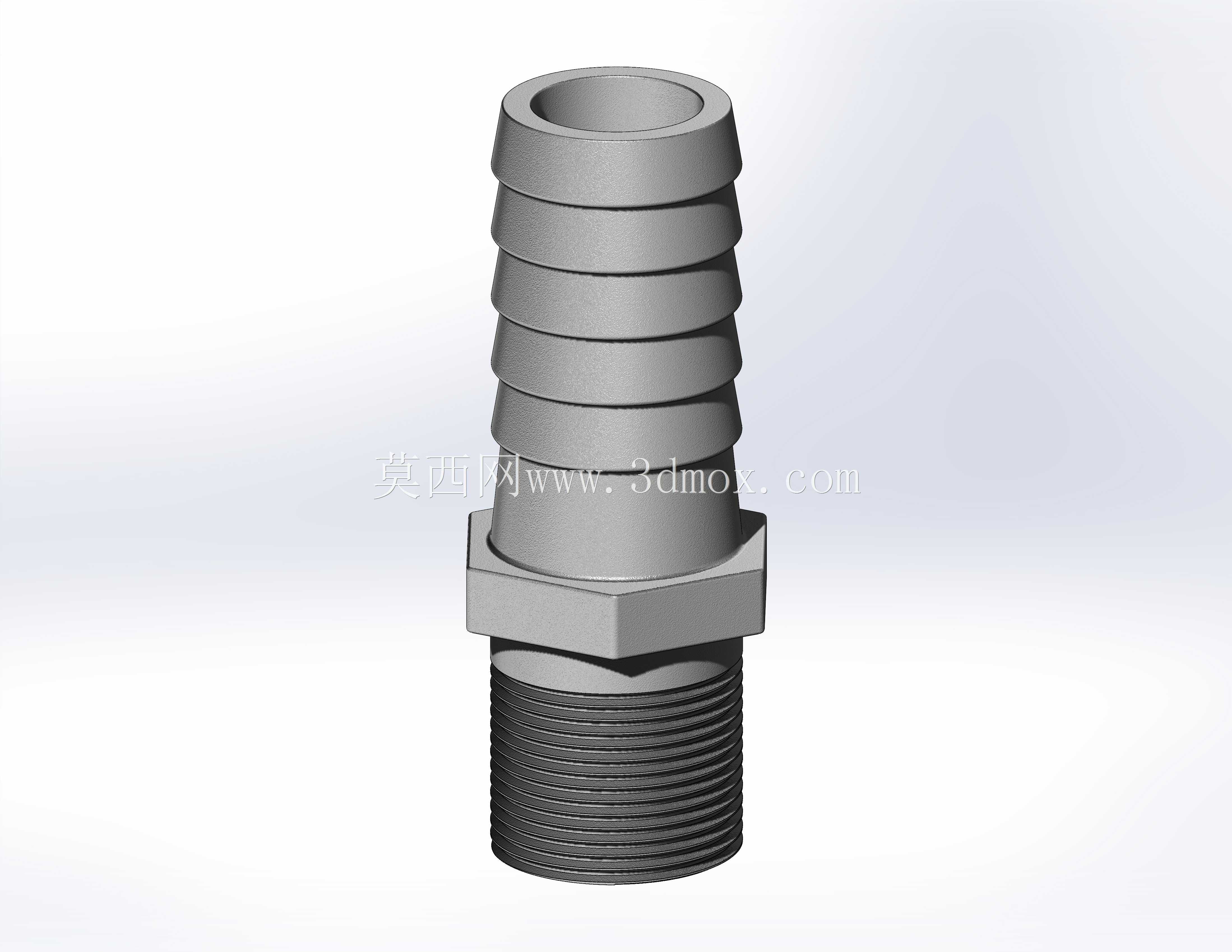

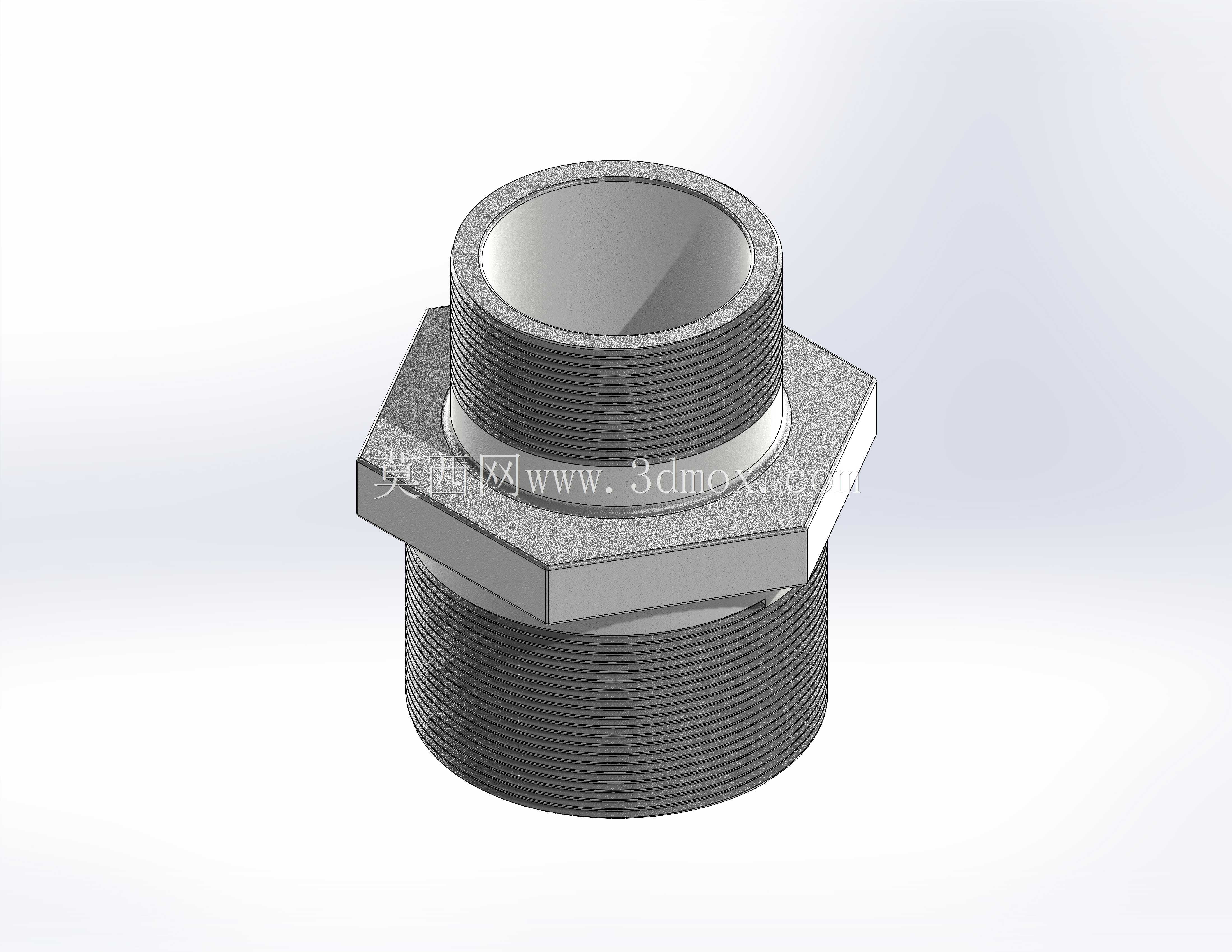

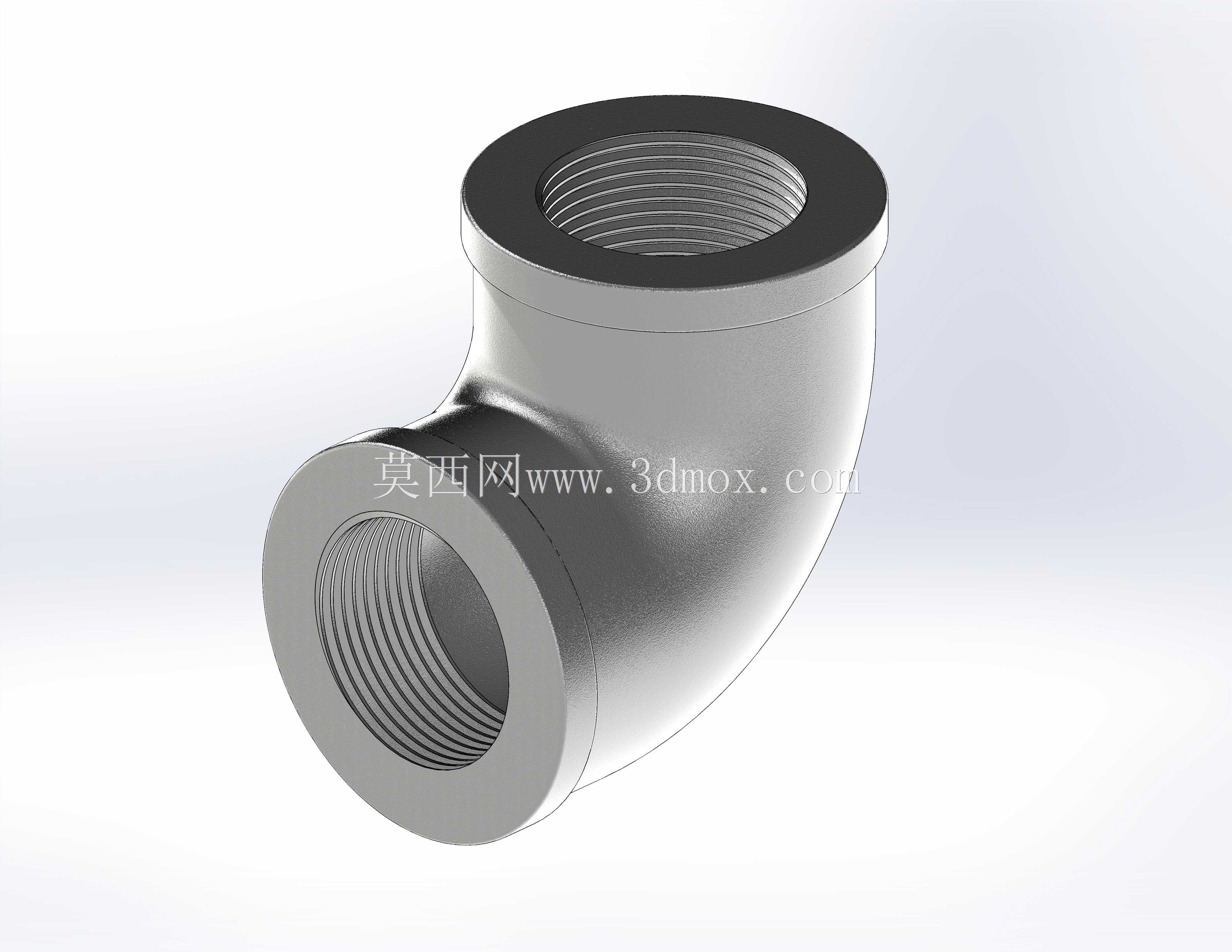

　　这套管路连接组件覆盖了直角转向、直通对接、软管接驳、端口封堵等多种管路布设场景的需求，在民用给排水、小型液压回路、气动传输系统、化工实验管路等场景中都能找到适配的使用位置。做管路布设时，经常会遇到管路转向变向、不同管径对接、软管硬管转换、闲置端口封堵的实际问题，这套组件就是针对这些现场常见痛点做的结构整合，不用在零散配件库中反复搜寻匹配件，能大幅缩短管路搭建的选型周期。从结构设计逻辑来看，每个接头的密封配合面都做了适配常规管螺纹的公差预留，外螺纹接头的六角拧动边尺寸符合常规扳手的操作空间要求，不会出现拧动时边角打滑、工具卡滞的问题；软管接驳端的竹节式倒刺结构，做了梯度直径变化，套入软管后能在常规管箍锁紧力下形成足够的静摩擦密封，

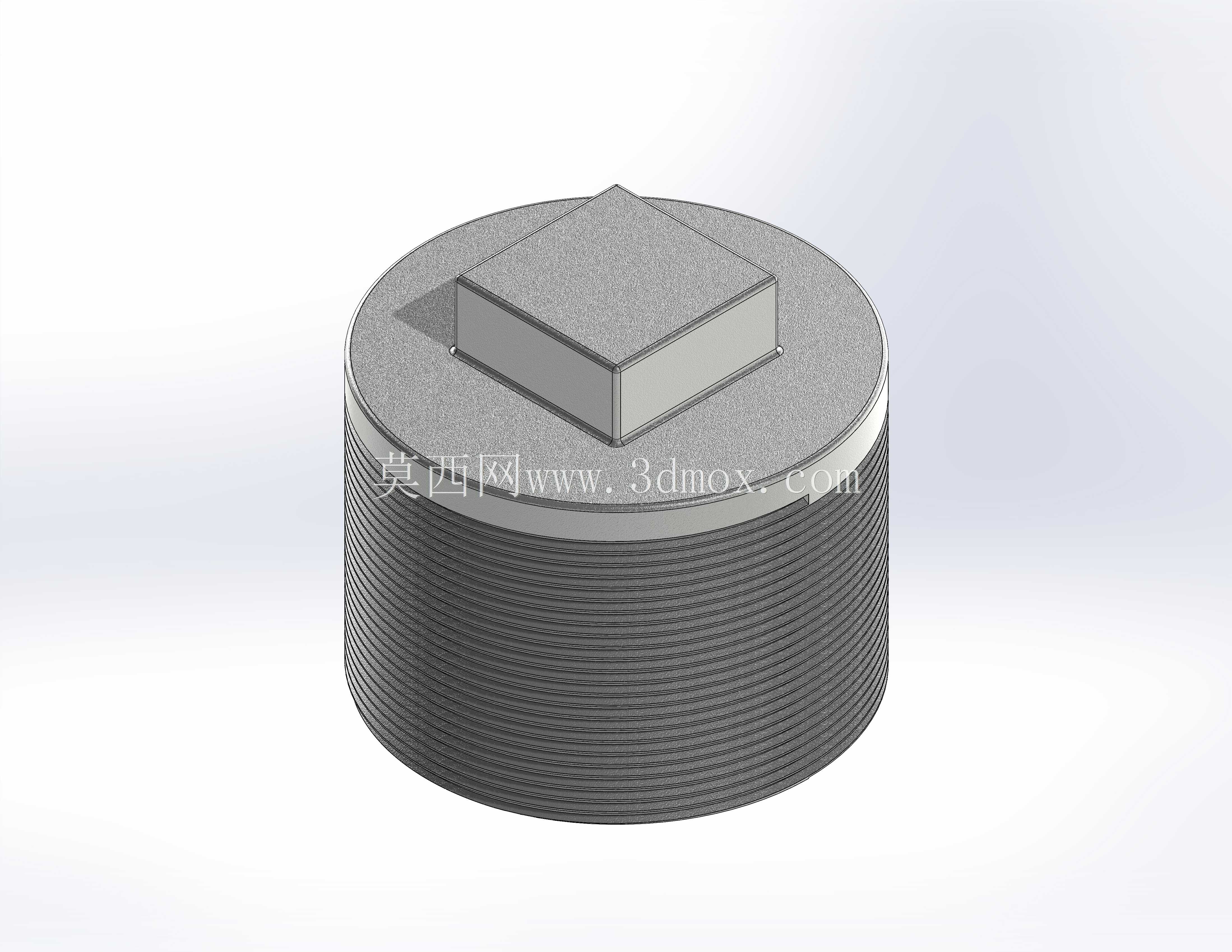

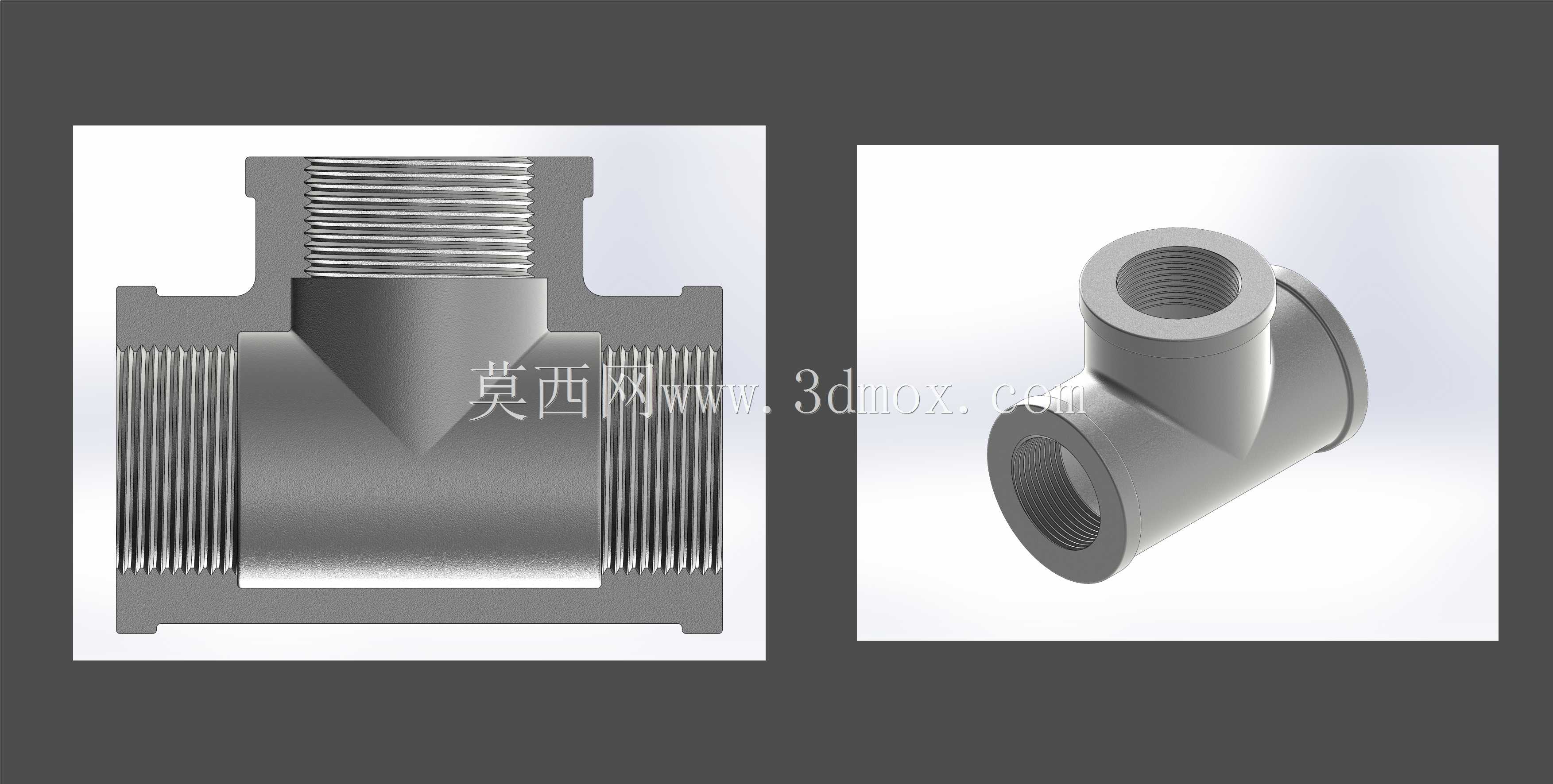

　　不会在管路带压运行时出现软管脱开、介质渗漏的情况。封堵用的端盖顶部做了方形拧动台，既可以用活动扳手拧紧，也能适配套筒工具操作，在空间狭窄的管路排布区域，不用预留过大的操作空间就能完成端盖的拆装。直角弯头的两个接口轴线垂直度控制在常规管路安装的公差范围内，对接后不会出现管路别劲、密封面受力不均的问题，三通件的三个接口交汇处做了圆弧过渡处理，介质流经时不会形成明显的涡流滞阻区，能降低管路输送过程中的压力损失。安装边界方面，所有接头的外轮廓最大尺寸都适配同规格常规管路的安装间距，相邻接头并排布设时不会出现轮廓干涉，螺纹旋合长度符合常规管路连接的啮合要求，既不会因为旋合过浅导致密封失效，也不会因为旋合过长造成螺纹损伤、拆装困难。

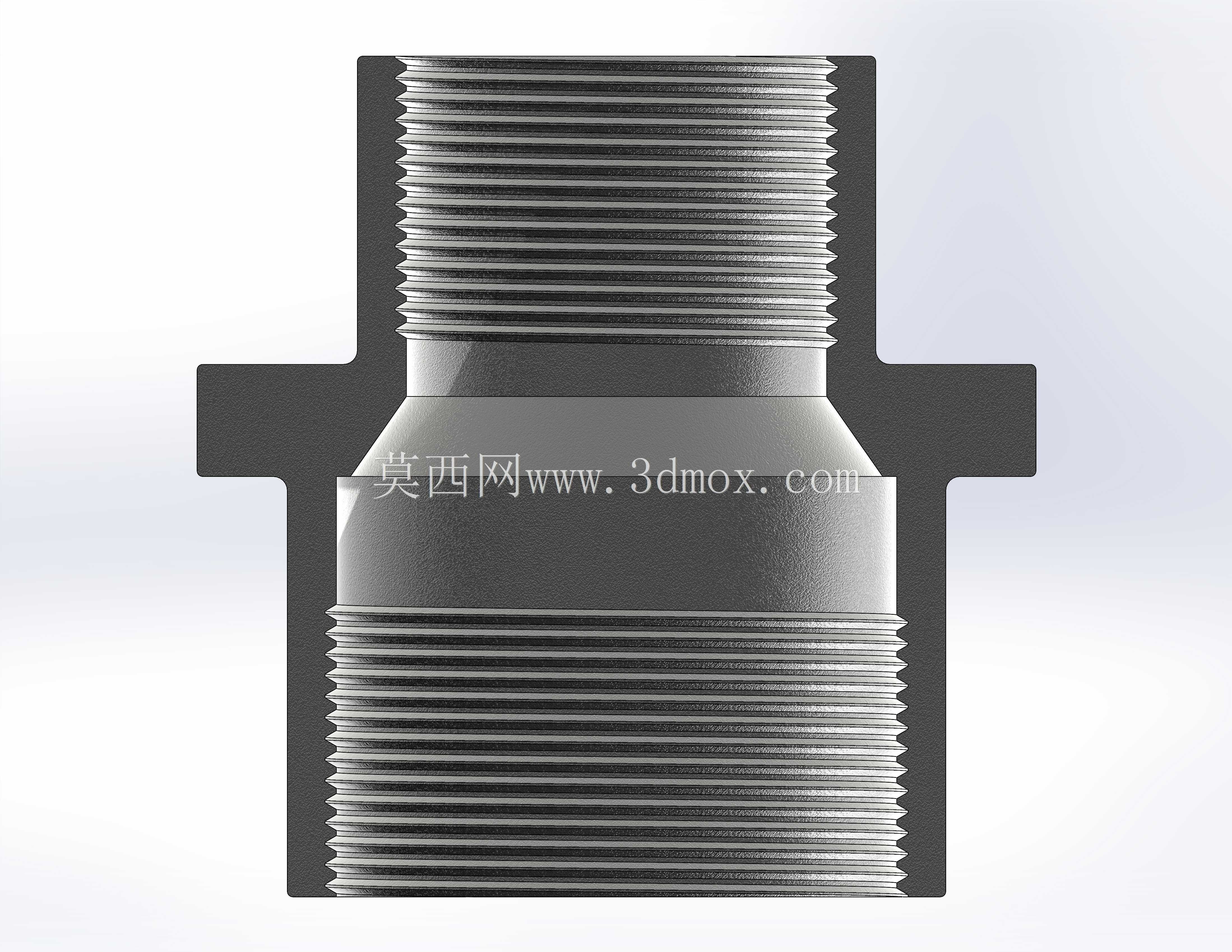

　　不同通径的异径接头做了同轴度公差约束，对接不同管径的管路时能保证管路轴线对齐，避免出现管路偏移产生的附加应力。这套组件的结构没有做冗余的装饰性设计，所有外形特征都服务于安装操作、密封性能、介质输送的实际功能需求，在做管路系统三维布设时，可以直接调用这些标准结构件，快速完成管路走向的排布与干涉检查，不用从零开始绘制每个接头的细节结构，能有效提升管路设计阶段的工作效率，也能提前预判安装过程中可能出现的空间干涉、工具操作空间不足等问题，减少现场安装时的整改工作量。
