CA6140机床用45度角定位卡箍夹具

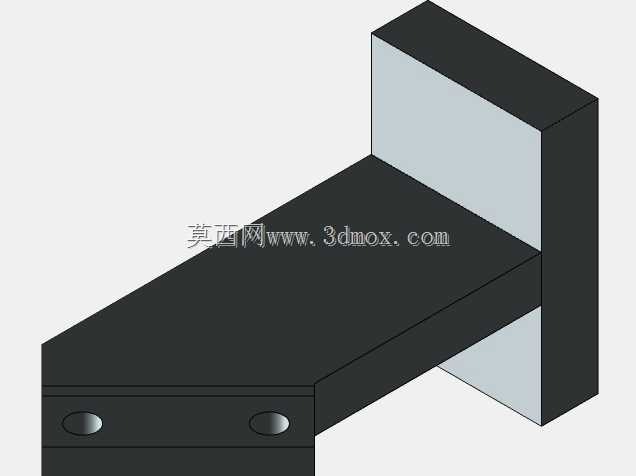

　　这款角度定位夹具主要适配普通卧式车床的工位装夹需求，针对轴类、套类零件45度斜面加工、斜孔钻铰、倒角工序的定位痛点设计，解决了常规平口钳无法稳定夹持倾斜角度工件的问题，在CA6140这类通用车床的批量小件加工场景中，能大幅减少找正时间，降低操作人员的装夹校准劳动强度。从结构上看，夹具采用L型直角基座作为安装基准，垂直立面与车床中拖板的T型槽安装面贴合，水平承载面设置两个对称的椭圆锁紧孔，可适配不同间距的T型槽螺栓固定，安装时无需额外制作过渡连接板，直接通过T型螺栓即可完成基座在拖板上的锁紧固定，基座的垂直面与水平面垂直度公差控制在0.02mm以内，保证角度定位的基准精度。水平承载面前端集成的卡箍式夹紧结构，采用双侧快锁设计，

　　夹紧块的贴合面做了防滑纹理处理，夹持直径范围覆盖10mm到60mm的常规轴类工件，夹紧时通过侧面的锁紧旋钮施力，可实现工件的快速装夹与拆卸，单次装夹动作耗时不超过10秒，适合小批量多品种的机加工生产节奏。设计过程中优先考虑了加工干涉问题，夹具的垂直立板做了减薄处理，厚度控制在25mm，在保证结构刚性的前提下，尽可能缩小立板在刀具进给方向的投影尺寸，避免车刀、钻头在走刀过程中与夹具基座发生碰撞，水平承载面的长度设置为120mm，可满足长度150mm以内工件的悬伸装夹需求，不会因为悬伸过长导致加工振颤。卡箍夹紧组件与水平基座采用模块化连接设计，磨损后可单独更换夹紧模块，无需整体报废夹具，降低了工装的后期维护成本，

　　夹紧块的内弧面做了淬火处理，硬度达到HRC45-50，长期使用不会出现压痕变形，保证夹持精度的持久性。在实际使用场景中，这款夹具除了适配车床的45度工序加工，也可转用到铣床、钻床的工位上，只要设备工作台有标准T型槽即可完成安装，通用性较强，针对需要加工45度端面倒角、斜向油孔、斜面槽类的零件，无需再制作专用角度垫铁，直接通过该夹具即可完成角度定位，装夹后工件的45度角度公差可稳定控制在±0.05度以内，完全满足常规机加工的精度要求。夹具整体采用45号钢焊接后去应力处理，再经平面磨床精加工各基准面，长期使用不会出现应力变形，基座的底部做了网格状防滑纹，安装时与拖板表面的摩擦力更大，锁紧后不会出现装夹移位的问题。
