CA6140车床用多通连接块结构设计

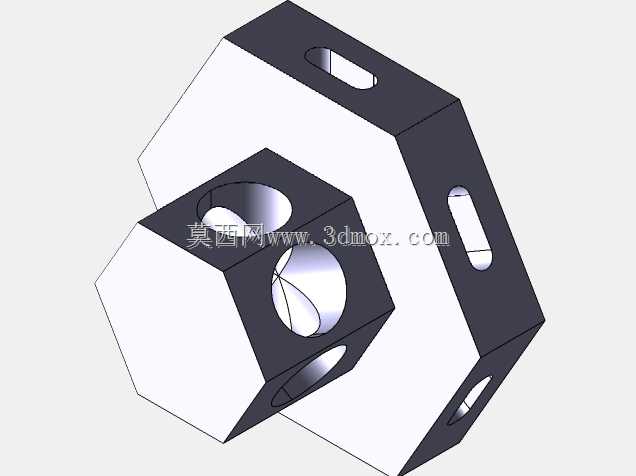

　　这款多面开孔的块状零件，是CA6140普通车床润滑系统与辅助油路的核心连接构件，主要布置在车床主轴箱侧腔的安装工位上，承担多支路油路分流、管路定位固定的作用。从结构设计来看，零件采用正八边形与方形组合的异形基体，外轮廓的多平面设计，是为了适配主轴箱内部狭窄的安装空间，相邻平面的夹角经过精确计算，能够避开箱体内的齿轮、传动轴等运动部件，不会产生运动干涉。零件上分布的不同孔径的通孔，分别对应不同通径的润滑油管路，其中大直径孔为主油路进油通道，侧部分布的腰型孔与小圆孔为分支出油口，腰型孔的设计预留了管路安装的调整余量，能够补偿装配时的位置误差，降低管路对接的装配难度。设计过程中，首先根据主轴箱内部的可用安装边界确定基体的最大外轮廓尺寸，

　　保证零件装入后与周边运动部件的安全间隙不小于3mm，避免车床高速运转时零件与运动件发生碰擦。孔系的位置精度按照IT7级公差控制，各出油孔的轴线与对应安装平面保持垂直，确保管路接入后密封面能够完全贴合，不会出现润滑油渗漏的问题。零件的材质选用45号钢，表面做发黑处理，兼顾结构强度与防锈能力，适配车床内部长期接触润滑油的工作环境。在实际应用场景中，该零件替代了原有的多个分体式管接头，将原本分散的油路连接点集成在单个基体上，减少了管路接头的数量，降低了润滑系统的渗漏风险，同时也压缩了油路组件在主轴箱内的占用空间，给后续的主轴箱维护、管路检修留出了足够的操作空间。安装时，零件通过侧部的沉孔与主轴箱内壁的定位凸台配合固定，不需要额外设计复杂的安装支架，直接利用箱体原有结构即可完成定位，装配工序简单，能够有效缩短车床的装配工时。
