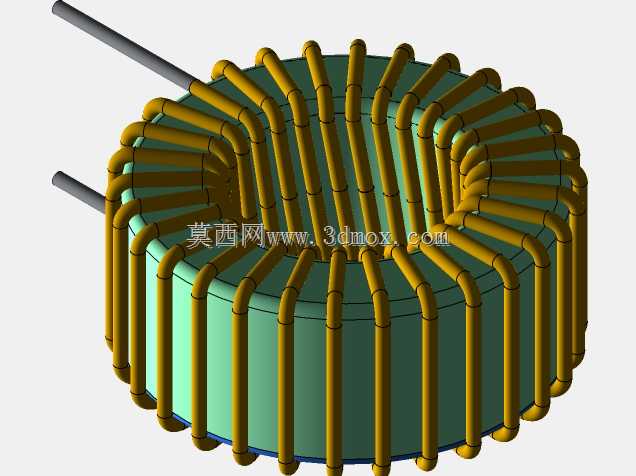

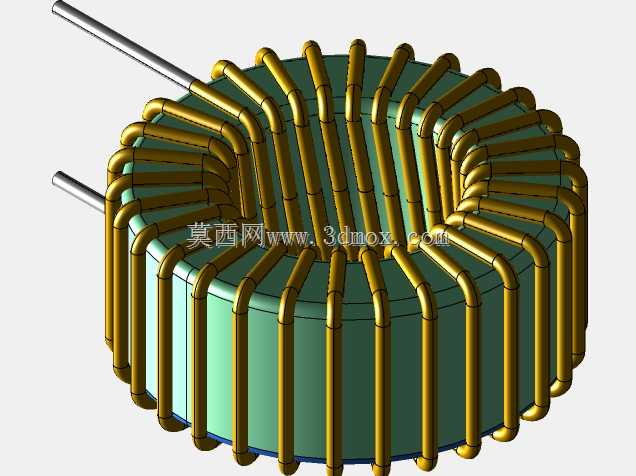

环形磁芯共模绕线电感三维结构

　　这款环形绕线电感的结构设计，核心围绕磁路闭合特性展开，选用环形磁芯作为绕制基底，从根源上降低磁漏风险，相比棒状磁芯电感，其磁路完全闭合在环形结构内部，对外界电路的电磁干扰抑制能力更强，同时自身抗外部杂散磁场干扰的表现也更优异，适合在电磁环境复杂的工控设备、电源模块中使用。从实际应用场景来看，这类电感常被布置在开关电源输入端口、伺服驱动供电回路、CA6140这类普通机床的电控系统信号滤波支路中，承担共模噪声抑制、差模电流滤波、储能续流的作用，能够有效滤除供电线路上叠加的高频尖峰脉冲，避免电网杂波干扰设备内主控板、传感器的正常信号采集，也能抑制设备自身工作产生的高频信号反向串入电网，满足工业现场的电磁兼容要求。设计过程中，

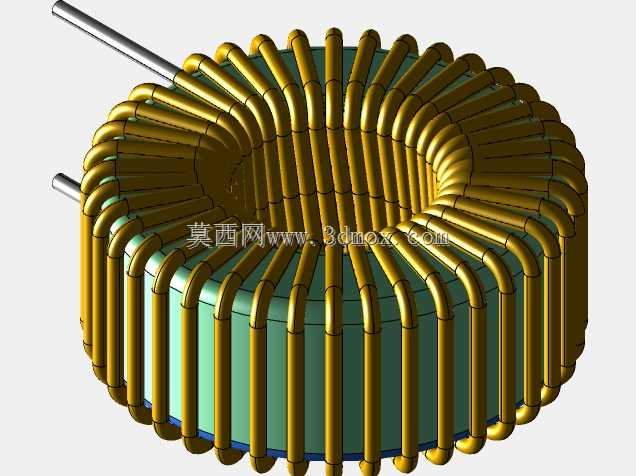

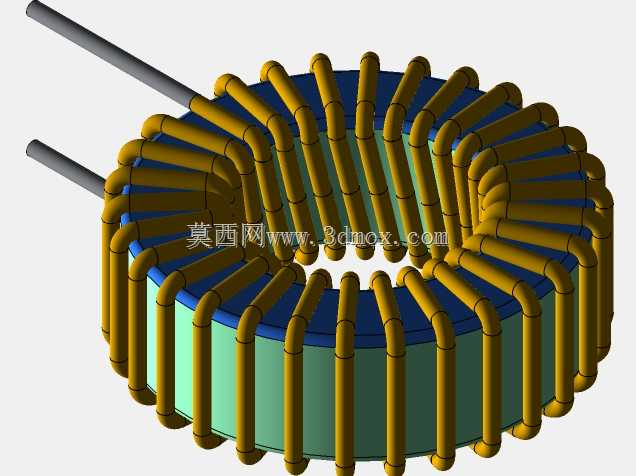

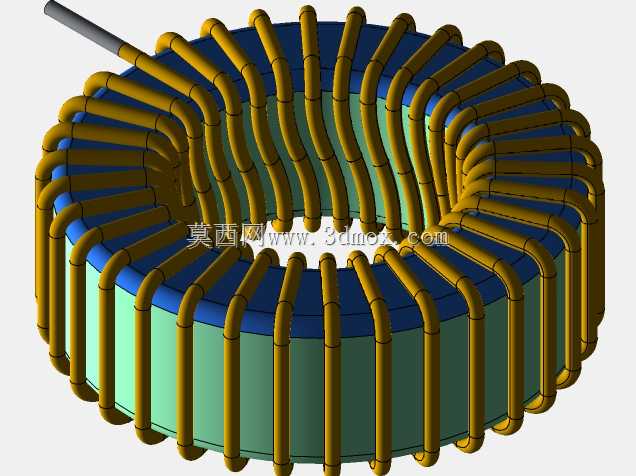

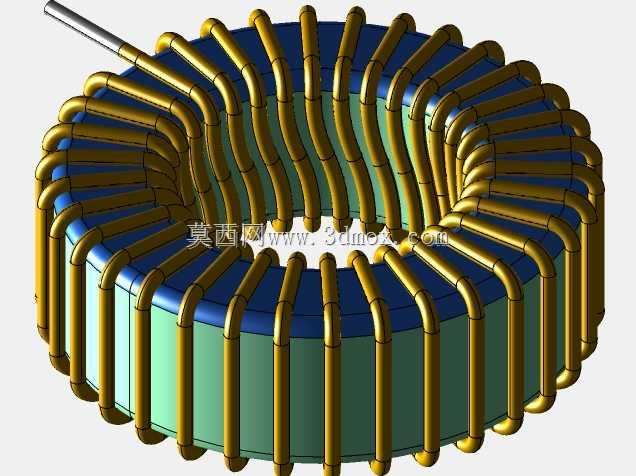

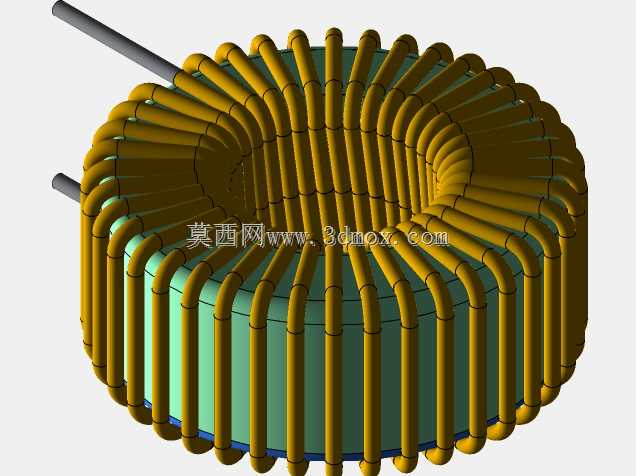

　　绕线采用均匀密绕的排布方式，每一圈导线都紧密贴合磁芯外圆柱面，相邻线匝之间保持均匀间隙，既避免绕线堆叠导致的层间电容增大，影响高频滤波特性，也能保证磁芯圆周方向的磁动势分布均匀，减少局部磁饱和的风险。引脚采用直出式硬引线设计，两根引线从磁芯切线方向引出，引线长度预留了足够的焊接余量，适配PCB板插装焊接的工艺要求，安装时不需要额外转接引脚，直接插入对应孔径的焊盘即可完成波峰焊固定，安装边界上，磁芯的外径、高度尺寸适配常规工控板的元件布局间距，不会和周边的电容、电阻元件产生空间干涉，磁芯表面做了绝缘涂覆处理，绕线外层也有绝缘漆层，避免绕线和磁芯之间、线匝之间出现击穿短路的问题。从功能特性上看，环形结构的磁芯窗口利用率高，

　　相同磁芯体积下能够绕制更多匝数，获得更高的电感量，同时磁芯的散热面积均匀分布在圆周方向，长时间通过额定电流时，热量能够顺着绕线和磁芯均匀散出，不会出现局部过热的情况，适合在机床电控柜这种通风条件一般、环境温度偏高的工况下长期稳定工作。建模过程中严格还原了绕线的螺旋走向、磁芯的圆角过渡结构、引线的出线角度，每一处结构细节都匹配实际量产元件的尺寸公差，能够直接用于设备电控系统的布局干涉检查、装配仿真验证，帮助结构设计人员在PCB布局阶段就提前确认元件的安装空间，避免后期打样出现元件和壳体、其他结构件干涉的问题。
