SMD共模扼流圈PZ-SCM1208-102M结构设计

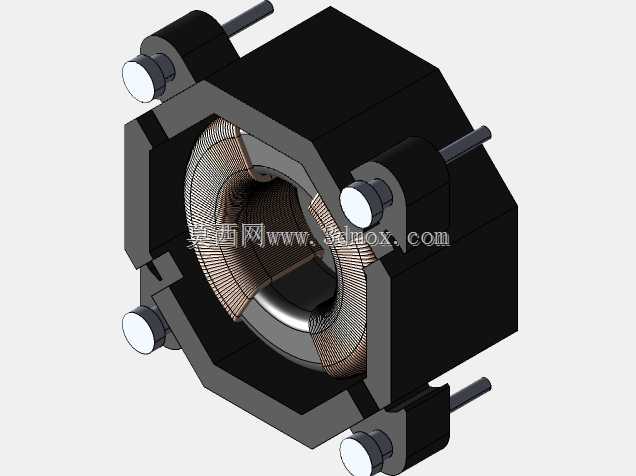

　　这款贴片式共模扼流圈的结构设计，完全围绕高密度PCB板载安装场景展开，在消费类电子、工业控制板卡、车载电子模块的电源输入端口都能见到这类元件的身影，核心作用是抑制线路上的共模电磁干扰，避免高频杂讯顺着电源线路传导影响其他敏感电路工作，同时不会对差模形式传输的正常工作信号造成额外衰减。从结构细节来看，整体采用八边形塑封外壳作为主体承载结构，外壳边角做了小尺寸倒角处理，既可以在SMT贴片过回流焊的过程中减少热应力集中导致的外壳开裂风险，也能在吸嘴取料时降低卡料概率，适配高速贴片机的取料精度要求。外壳四周均匀分布四个带圆形凸台的固定引脚位，引脚采用镀锡铜材质，凸台结构可以在焊接时让焊锡自然形成浸润爬升的弯月面，避免虚焊、连锡问题，

　　同时四个引脚的对称布局可以抵消焊接过程中不同位置的热膨胀差，降低长期温循工况下的焊点疲劳失效概率。元件内部的绕组采用双线并绕的扁平漆包线绕制结构，磁芯选用高初始磁导率的软磁铁氧体材质，绕组的排布严格保证两组线圈的匝数、线长、排布位置完全对称，从结构根源上保证两绕组的寄生参数一致，避免因为参数不对称导致的差模阻抗失衡，影响正常信号传输。绕组和外壳内壁之间预留了均匀的绝缘间隙，填充耐高温环氧树脂完成固定，既可以在振动工况下避免绕组移位导致的参数漂移，也能提升绕组和外部引脚之间的绝缘耐压等级，满足安规设计的爬电距离要求。从安装边界来看，元件整体高度控制在适配常规板卡元件限高的范围内，引脚的伸出长度刚好匹配常规1.

　　6mm厚度PCB的焊盘透锡要求，安装完成后元件底部和PCB板面之间预留了微小的排气间隙，过回流焊时可以让焊剂挥发的气体顺利排出，避免底部形成气泡导致元件浮高。顶部额外伸出的两个定位柱，主要是针对部分有加固要求的应用场景，可对应PCB上预留的定位孔插入，点胶固定后进一步提升元件在强振动工况下的固定可靠性，比如车载电控模块、工业伺服驱动板这类长期处于振动环境的设备，就可以利用这个结构做额外加固。设计过程中还特意将绕组的出线端和引脚的连接位置做了圆弧过渡处理，避免直角弯折导致的漆包线漆膜破损，引发内部匝间短路问题，所有和绕组接触的外壳内壁位置都做了光滑圆角处理，没有尖锐棱角，避免组装过程中划伤漆包线绝缘层。

　　这类共模扼流圈的结构设计没有冗余的多余结构，每一处外形特征、尺寸公差都围绕SMT量产工艺、实际滤波性能、长期工况可靠性三个核心维度做平衡，既不会因为过度设计增加元件成本和体积，也不会因为结构简化导致性能或者可靠性不满足应用要求，在板级EMC防护设计中是非常典型的无源滤波元件结构方案。
