可调节双屏显示器支撑支架结构设计

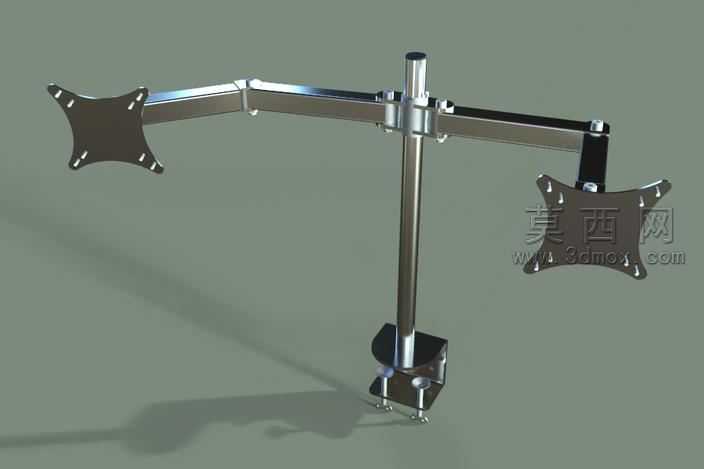

本作品为双屏显示器支撑支架的三维建模设计，整体采用桌面夹装式固定方案，建模过程中以实际桌面安装场景的尺寸参数为基准，对各部件进行1:1比例的精准建模，确保各装配结构的公差配合符合实际生产装配要求。建模阶段首先完成中心立柱的结构搭建，立柱底部设置夹装固定基座，基座配备可调节锁紧旋钮结构，通过螺旋进给的方式实现对不同厚度桌面的夹紧固定，保证支架整体安装后的稳定性，避免使用过程中出现晃动偏移的问题。立柱上部设置可旋转的连接轴座，用于连接两侧的悬臂结构，两侧悬臂采用多段铰接式设计，每段铰接位置均设置阻尼调节结构，建模时对铰接处的转轴、阻尼垫片、锁紧压盖等细小部件都进行了精细化建模，还原结构的真实装配关系，确保悬臂可实现水平方向的大角度转动，同时支持上下俯仰角度的调节，满足不同使用者的观看视角需求。悬臂末端设置显示器连接挂板，挂板预留标准VESA安装孔位，建模时对孔位的间距、孔径都按照通用显示器安装标准进行参数化设置，可适配绝大多数常规尺寸的显示器产品。材质渲染阶段，支架主体结构采用哑光磨砂金属材质，模拟铝合金压铸成型的表面质感，夹装基座的旋钮部分采用防滑橡胶材质，挂板与显示器接触的位置设置软质缓冲垫材质，避免安装时刮伤显示器外壳，整体渲染效果还原产品真实的材质质感与结构细节。设计思路上以通用性、实用性为核心，整体调节覆盖范围可达27英寸通用显示器的使用需求，双悬臂独立调节的结构可支持两台显示器分别调整角度与位置，满足多屏办公、专业设计、影音娱乐等多场景的使用需求，各转动部位的阻尼结构设计可保证调节后位置稳定不滑落，夹装式的固定方案无需对桌面进行打孔改造，安装拆卸便捷，不会对桌面造成损伤，整体结构紧凑，在保证支撑强度的前提下尽可能简化结构，降低生产加工的难度与成本。
