PCB板专用定位安装固定支撑片结构

项目分类:通用五金配件 发布时间:2023-10-24 ID:714881
  • PCB板专用定位安装固定支撑片结构
  • PCB板专用定位安装固定支撑片结构

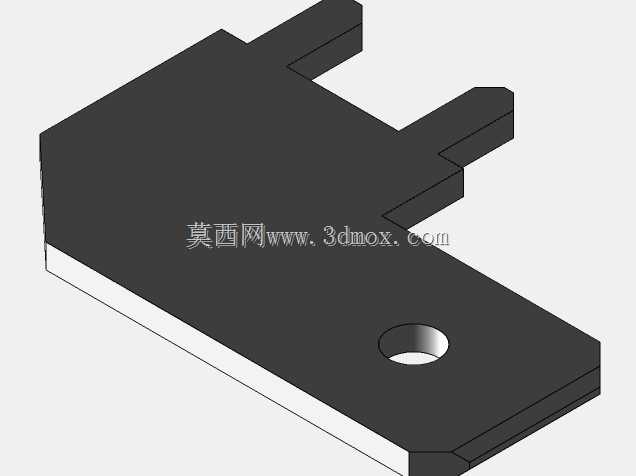

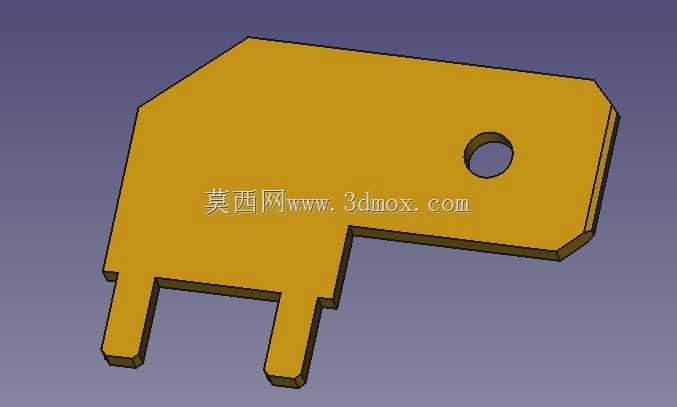

  在电子设备内部装配场景中,PCB板的固定可靠性直接决定整机运行的抗振性能与长期稳定性,这类异形安装支撑片是小空间内板件侧装固定的常用结构件,多用于工控板卡、小型通讯模块、嵌入式控制板的舱内固定场景,替代传统铜柱加螺丝的冗余固定方案,减少装配工序的零件数量。从结构设计逻辑来看,该安装片采用一体化平板折弯式构型,主体承载面做了切角处理,对应设备内部舱体的斜向避让空间,避免与周边电容、接插件等板上高器件产生干涉,主体区域的单圆孔为螺丝锁紧位,适配M3规格的机丝螺丝,可直接将安装片锁紧在设备内壁的预埋螺柱上。下方伸出的两个插脚是核心功能结构,插脚宽度与PCB板上预留的安装槽间隙控制在0.1mm以内,插脚端部做了微小倒角,

  方便装配时快速对准板上槽位,插脚长度刚好穿过PCB板厚度,穿过板后可通过热熔或者点胶的方式完成限位,不需要额外加装螺母,大幅提升流水线装配效率。设计时需要重点控制几个安装边界尺寸:首先是主体承载面的总厚度,常规选用1.5mm厚的冷轧钢板或者2mm厚的ABS工程塑料材质,厚度过大会挤占板件与舱壁的间隙,厚度过小则长期受振后容易产生形变导致板件松动;其次是两个插脚的中心距,必须严格匹配PCB板上的开槽孔位,中心距公差控制在±0.05mm以内,避免装配时出现插脚无法对位的问题;再者是主体上锁紧孔的中心到插脚端面的垂直距离,这个尺寸决定了PCB板装配后与舱壁的平行间隙,间隙过小会导致板背面焊点与舱壁接触短路,间隙过大则会让板件悬臂过长,

  受冲击时容易产生板体弯折。实际应用中,这类安装片通常成对使用,分别支撑PCB板的两个侧边,相比全包围式的板卡固定架,该结构重量更轻,占用空间更小,尤其适合内部空间紧凑的小型化电子设备,比如便携式检测仪器、车载控制模块这类对装配空间、整机重量有严格限制的场景。结构上没有多余的冗余设计,所有外形切角都是对应周边器件的避让需求,没有为了外观做无意义的造型处理,完全以功能实现为核心,在满足固定强度的前提下尽可能缩小自身的体积,减少对设备内部空间的占用。建模过程中需要重点关注插脚与主体连接位置的圆角处理,避免应力集中导致插脚受外力时断裂,同时锁紧孔的位置要避开主体的应力集中区域,保证螺丝锁紧时不会让片体产生翘曲变形,影响PCB板的装配平面度。
