电磁兼容测试横电磁波传输小室结构

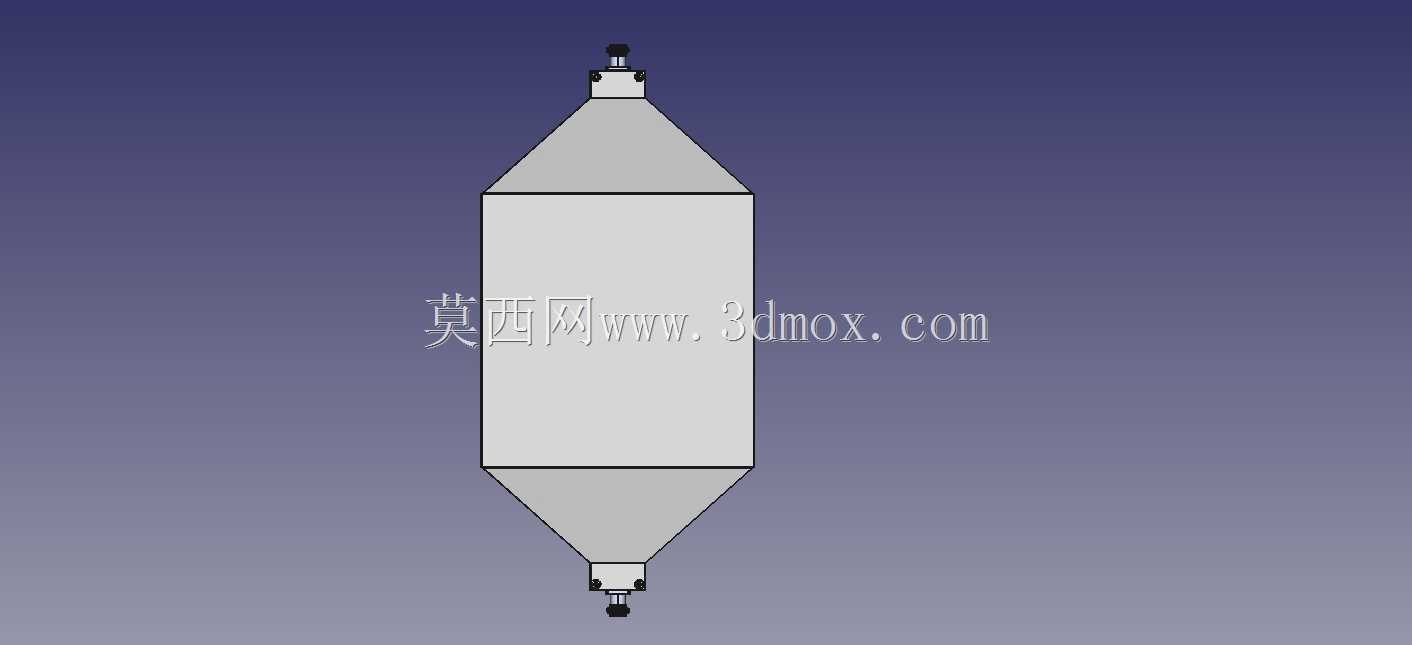

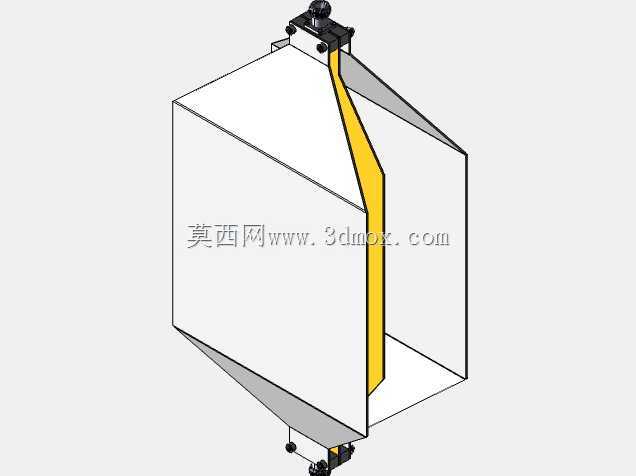

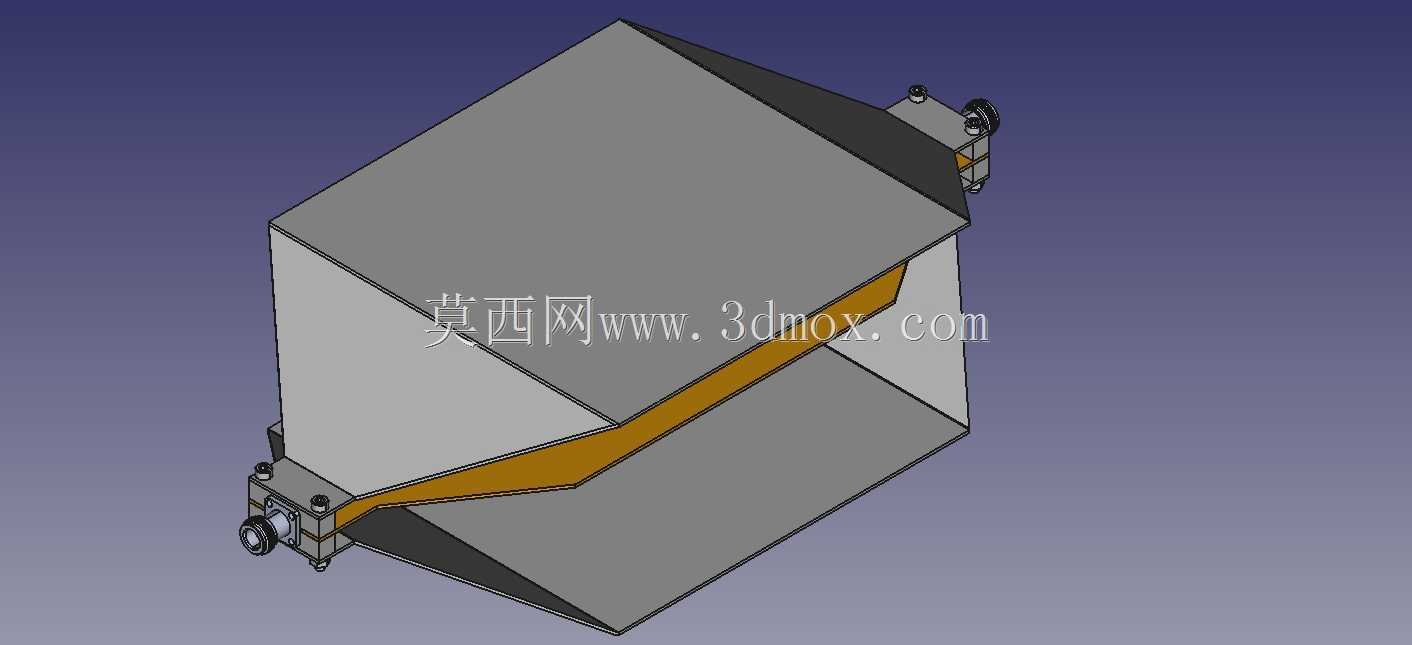

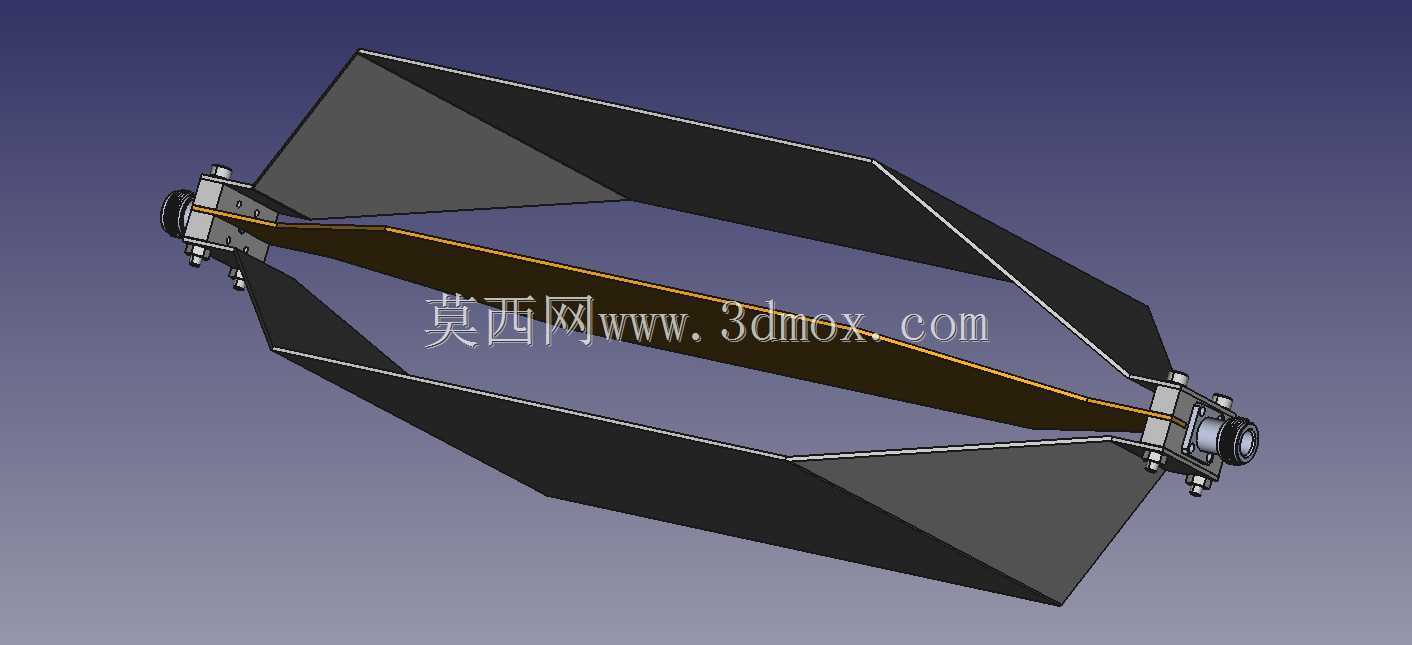

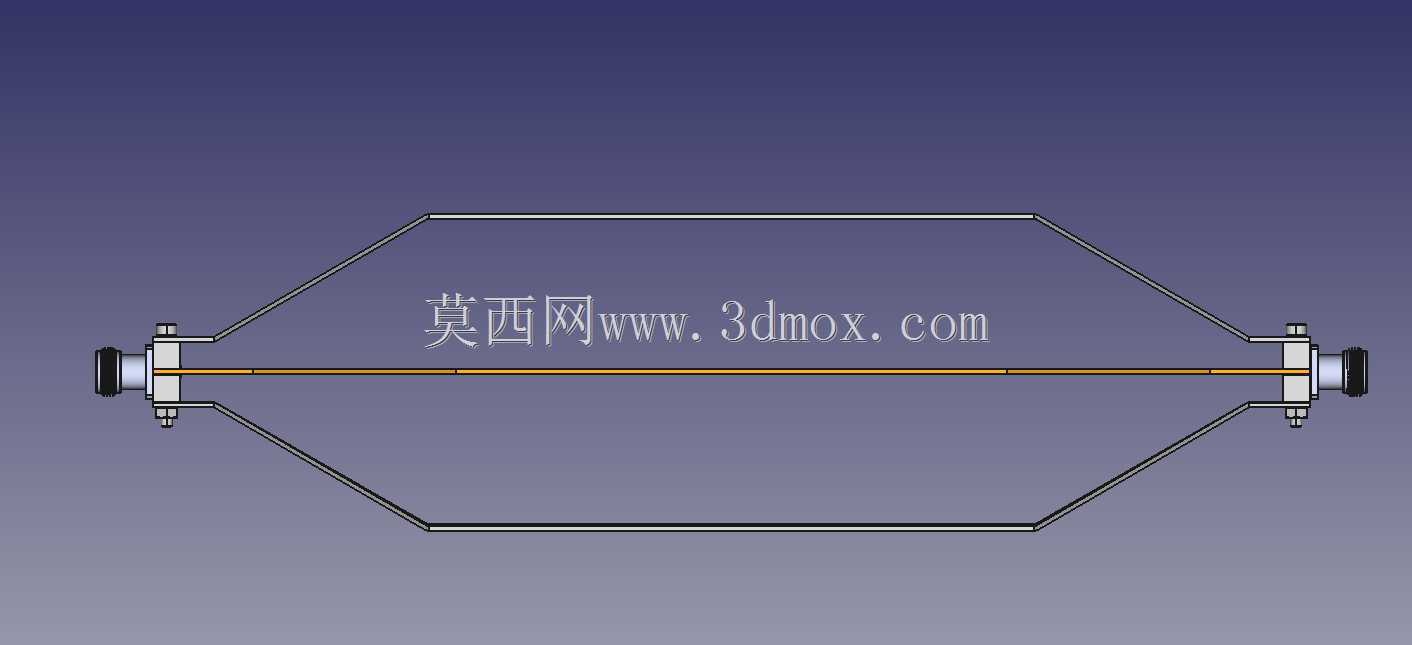

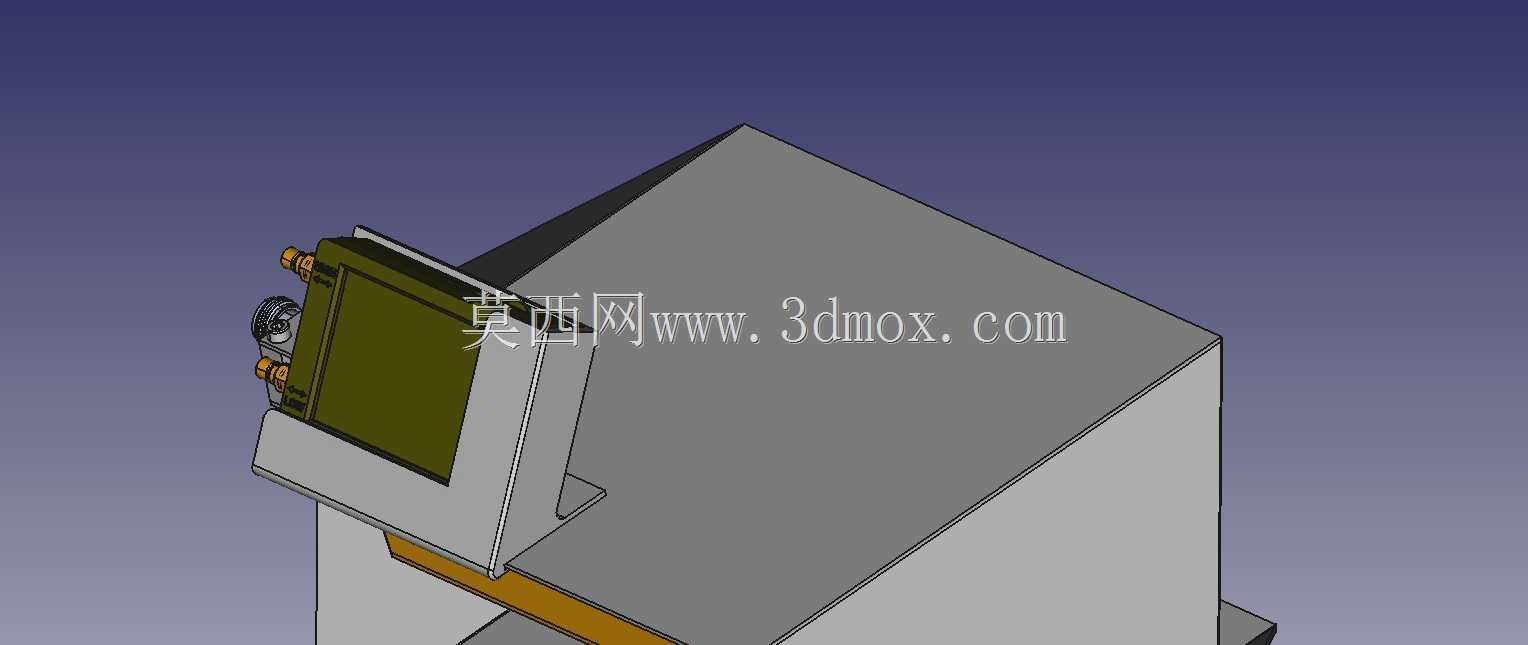

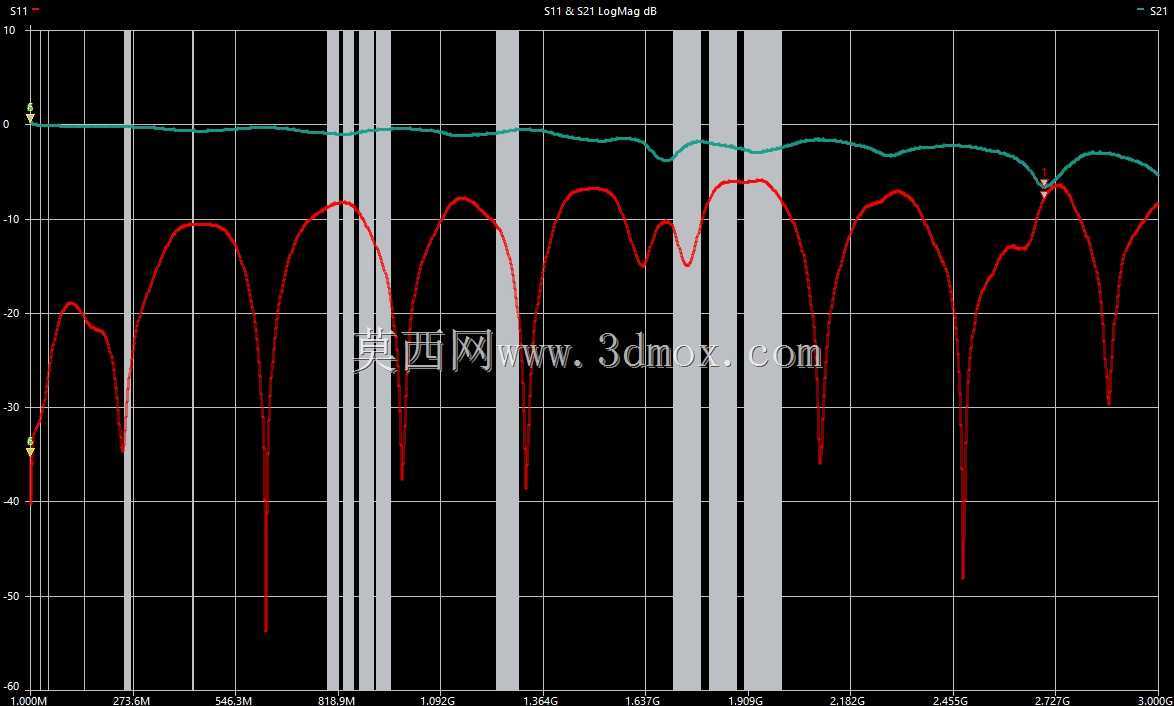

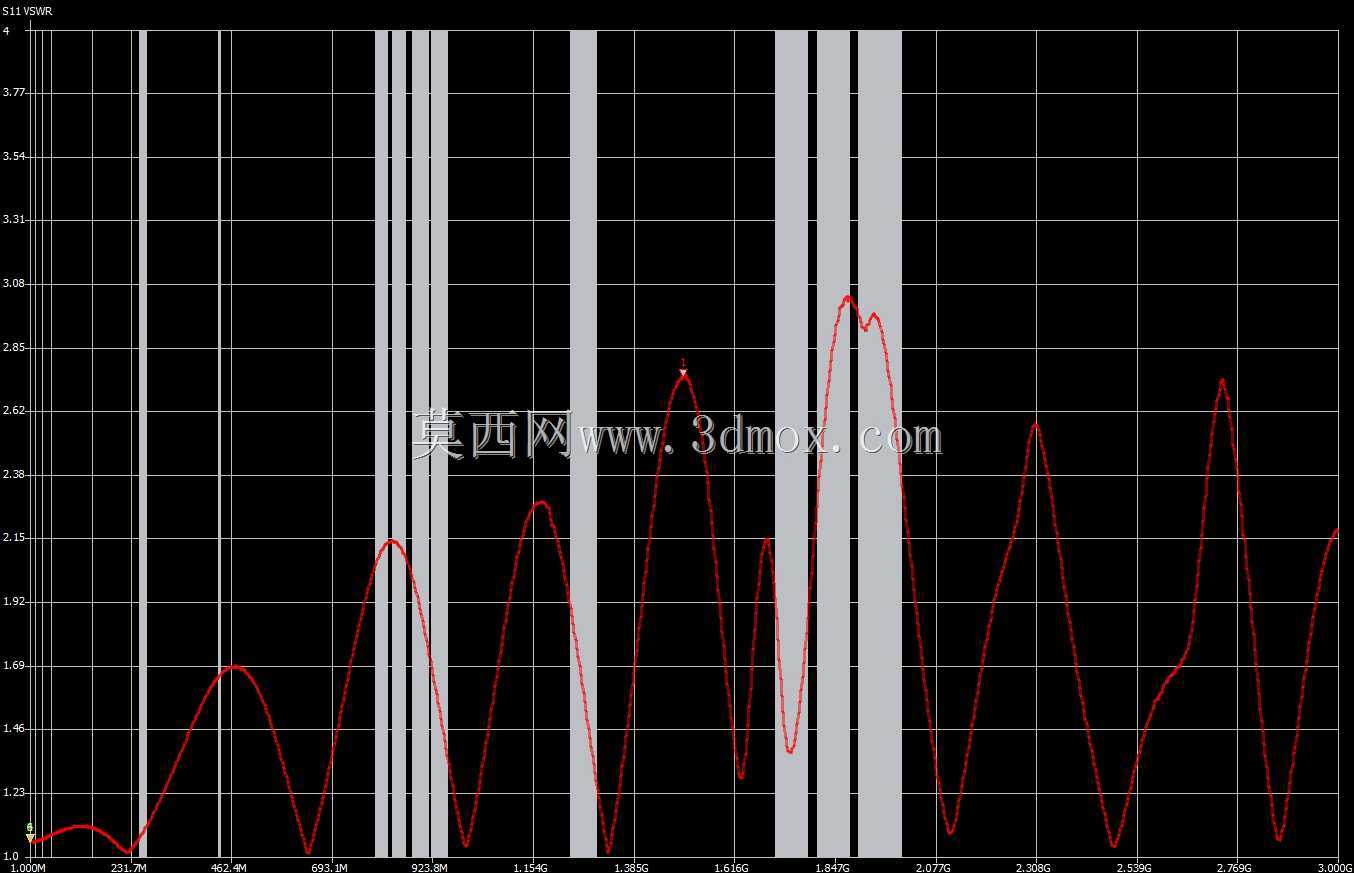

　　在民用电子、车载电子、工业控制板卡的电磁兼容预测试场景中，TEM小室是实验室前期摸底辐射发射、辐射抗扰度测试的核心工装之一，相比造价高昂的全电波暗室，这类开放式传输线结构的测试装置能在普通实验台面上完成小尺寸电路板、小型电子模组的电磁性能校验，大幅降低研发阶段的测试成本。这套TEM小室采用对称锥形渐变传输线结构，整体外轮廓为两端收窄、中部扩宽的菱形腔体，上下两块对称的金属外板构成传输线的接地回路，中间贯穿腔体的带状金属内芯作为信号传输的主导体，两端通过同轴接头实现测试信号的输入与输出，接头位置设计了绝缘支撑结构，既保证内导体与外腔体的同轴度，也避免内导体长期受力出现形变偏移。从结构设计逻辑来看，锥形段的渐变角度经过严格计算，目的是保证整个工作频段内的特性阻抗稳定维持在50Ω，和常规射频测试线缆、测试仪器的端口阻抗匹配，减少信号在传输过程中的反射损耗，让腔体内部形成均匀的横电磁波传输环境，测试区域内的场强分布均匀性偏差控制在工程允许范围内，确保放置在腔体内的被测件能接收到稳定可控的电磁场。腔体的上下外板采用薄金属板折弯成型，边缘做折边加强处理，既降低整体结构重量，也能避免薄板在装配、搬运过程中出现翘曲变形，折边结构同时提升了腔体的屏蔽效能，减少外界电磁信号对内部测试区域的干扰。

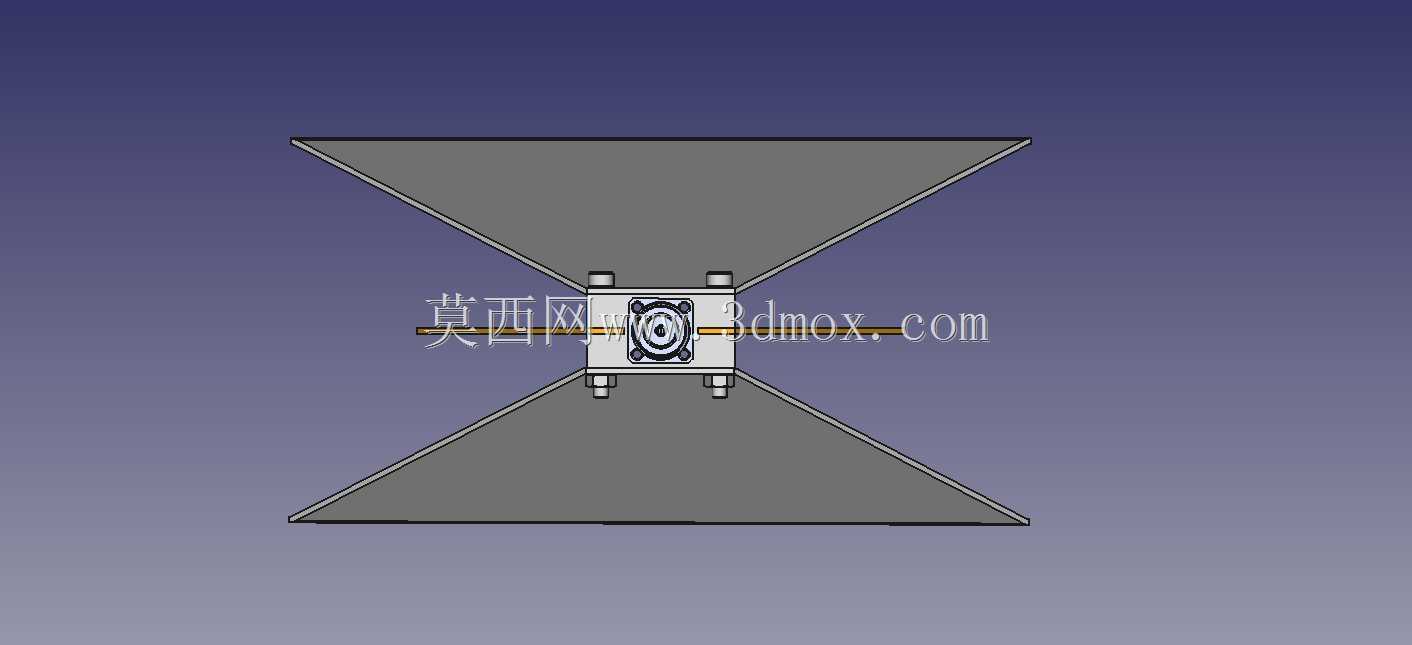

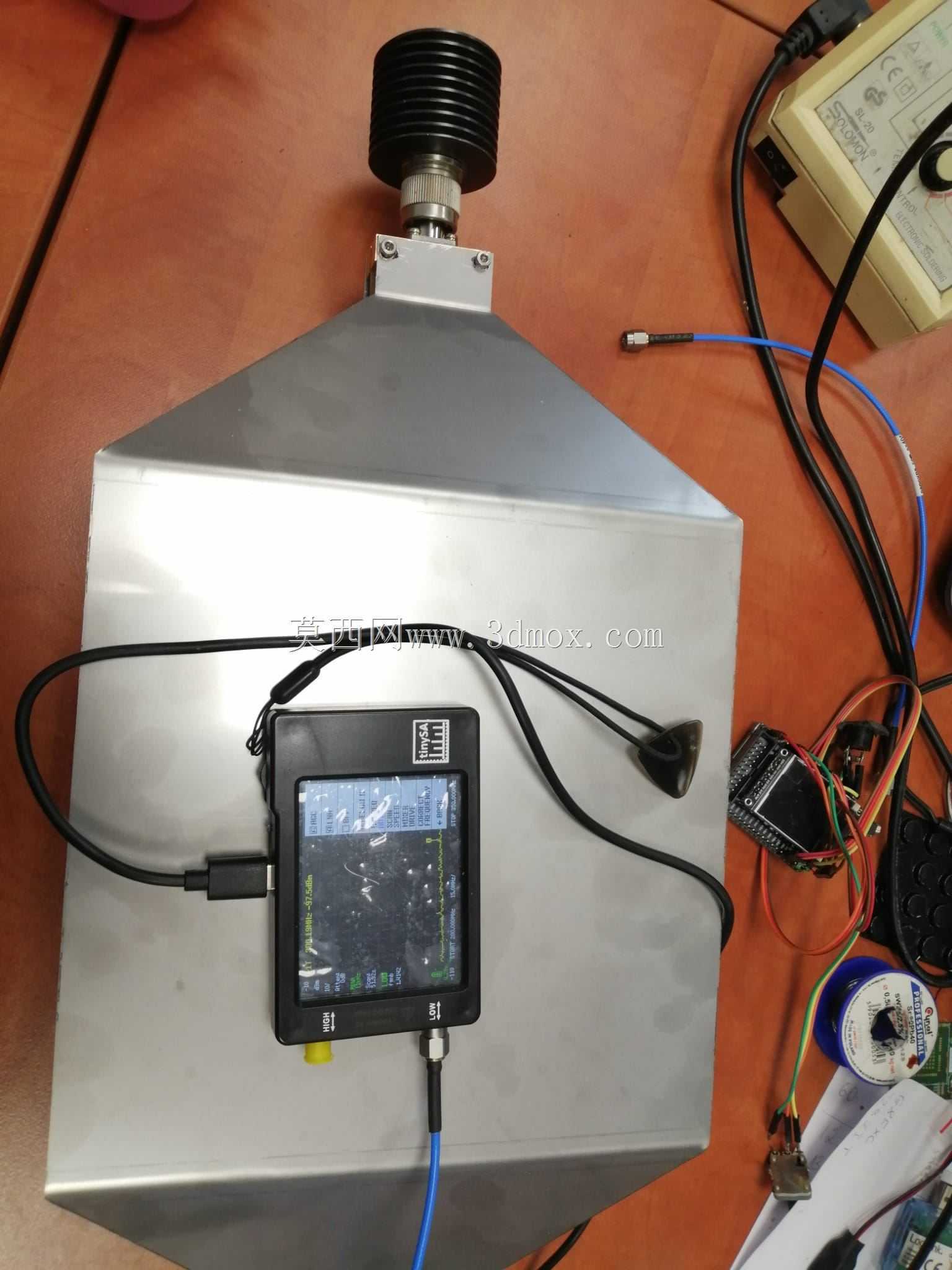

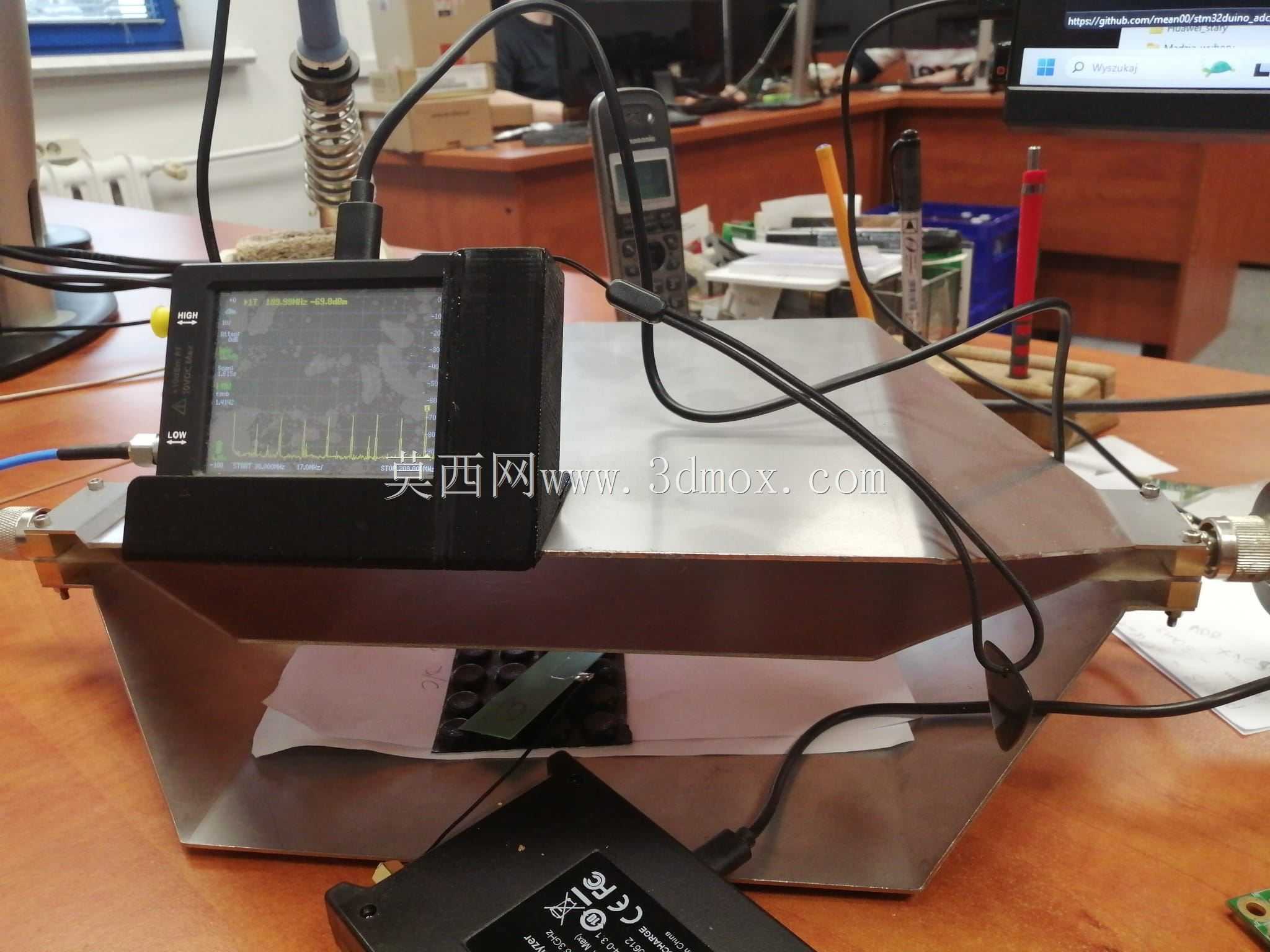

　　两端的接头安装座采用机加工金属块制作，安装座上预留了同轴接头的固定孔位，以及内导体的连接定位槽，装配时可以先将内导体两端固定在接头内芯上，再调整内导体的张紧度，保证内导体在整个腔体长度方向上处于平直状态，和上下外板的间距保持一致，避免因间距偏差导致局部阻抗突变。在实际使用场景中，被测的小型电路板、电子模组会放置在腔体中部的均匀场区域，通过一端的同轴接口输入射频功率时，腔体内会形成均匀的平面电磁波，可模拟远场电磁环境对被测件进行辐射抗扰度测试；反过来，当被测件通电工作时，其自身产生的辐射信号会通过内导体传输到另一端的接收设备，实现辐射发射量的定量测试。

　　这套结构的安装边界较为灵活，整体为开放式框架结构，不需要额外的密封外壳，可直接通过两端的安装座固定在测试台架上，腔体中部的测试区域预留了足够的操作空间，方便放置不同厚度的被测件，也可根据测试需求临时加装被测件的供电走线、信号走线，走线位置可通过腔体两端的缝隙引出，不会破坏整体的场分布均匀性。结构设计上没有采用复杂的曲面造型，所有金属构件均为平板折弯或简单机加工件，加工难度低，装配时仅需通过紧固件将上下外板、两端安装座、内导体依次连接即可，后期维护时可快速拆卸，清理腔体内部的杂物，或者更换出现磨损的同轴接头、变形的内导体。

　　针对不同测试频段的需求，这类结构可通过调整整体长度、锥形段的张角、内导体与外板的间距来适配不同的工作频率上限，本次设计的结构尺寸适配常见的小型消费电子板卡测试需求，中部测试区域的宽度可容纳尺寸在10cm以内的电路板，满足绝大多数单片机模组、传感器模组、小型接口板的预测试要求。在结构细节处理上，所有金属板的拼接位置都做了贴合面平整处理，减少拼接缝隙带来的电磁泄漏，内导体的表面做了光滑处理，避免尖端放电效应影响高功率测试下的稳定性，两端的绝缘支撑件采用低介电常数的绝缘材料制作，减少材料本身对电磁场分布的干扰，保证测试结果的准确性。
