四端口USB集线器安装防护外壳结构

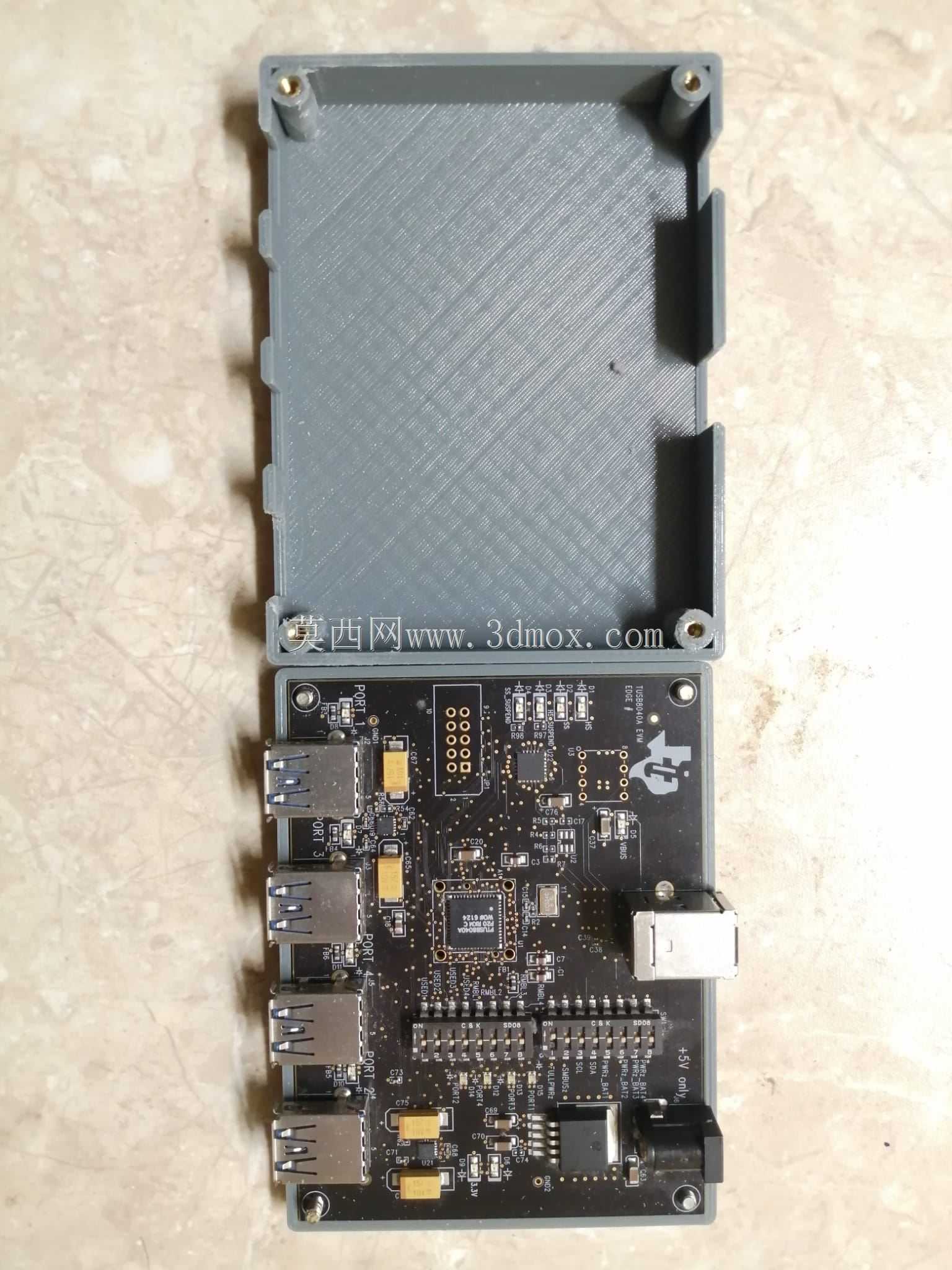

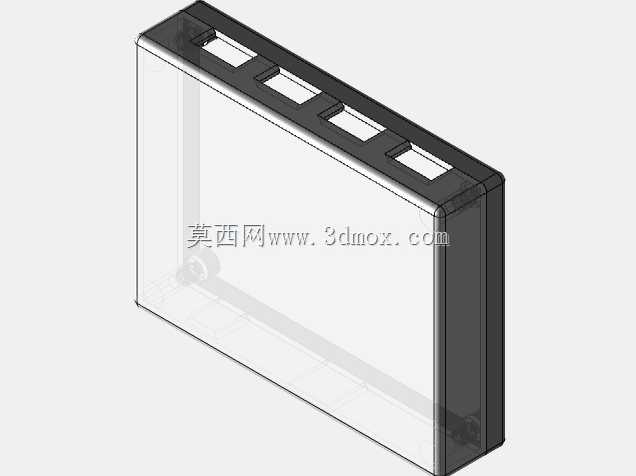

　　在工业现场的控制柜、桌面测试工位、嵌入式设备集成场景中，多端口USB扩展的安装防护一直是容易被忽略的结构细节。这款四端口USB集线器的配套安装外壳，核心解决的是裸PCB板直接部署时的磕碰损伤、端口对位偏差、安装固定无可靠点位的实际问题。从结构适配逻辑来看，外壳内腔完全贴合对应4口USB HUB电路板的轮廓边界，内腔预留的凸台卡位刚好卡在PCB板的边缘空位，不需要额外打胶或者增加复杂压片，装配时直接将电路板顺着内腔导向槽推入，就能让四个USB Type-A公口精准对齐外壳侧壁的开口，不会出现端口歪斜导致插头无法完全插入的情况。外壳上盖的内表面做了细密的网格加强筋，既可以提升薄壁壳体的抗形变能力，避免注塑或者3D打印成型后出现翘曲，

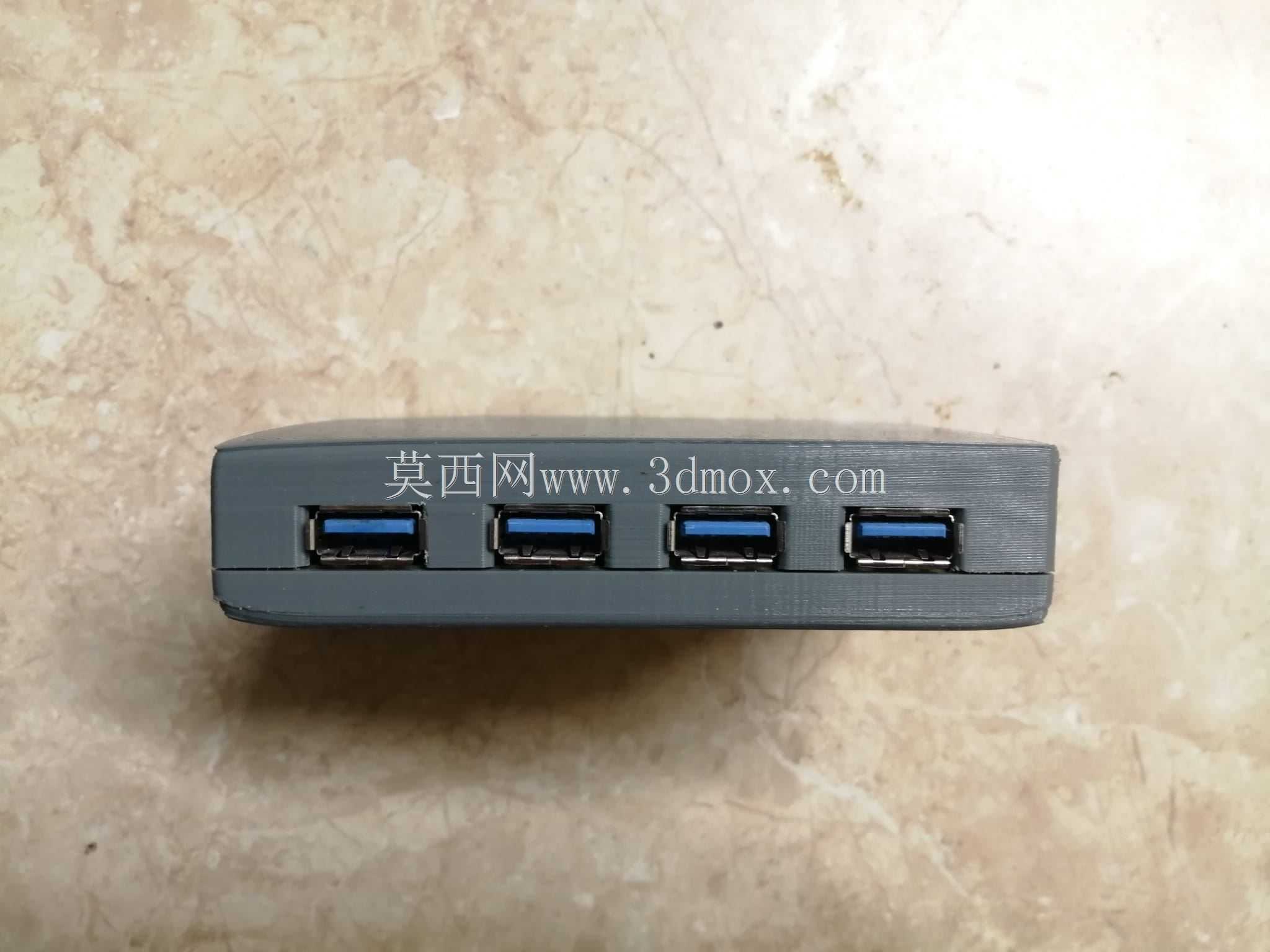

　　也能在壳体受到外部挤压时，分散压力不会直接压到PCB上的贴片元件，尤其是板上的晶振、主控芯片这类怕挤压的器件，加强筋的凸起高度刚好控制在距离元件顶面0.3mm的间隙，既不会压件，也能限制电路板在壳体内的上下窜动。安装固定点位的设计上，壳体四个角预留了贯穿的安装孔，孔位内嵌了铜柱预埋位，不管是用M3螺丝固定在机柜的安装梁上，还是固定在桌面设备的内壁支架上，都能保证固定力不会直接作用在塑料壳体本身，避免多次拆装后螺孔滑牙。侧壁的端口开口做了0.2mm的倒角导向，USB插头插入时哪怕有轻微的对位偏差，也能顺着倒角滑入端口，不会刮伤端口的金属屏蔽层。壳体的侧边还预留了对应电路板上电源输入口、调试接口的对位开口，

　　不需要额外修改壳体就能满足外接供电、固件调试的使用需求，不需要在部署时额外对壳体进行二次切割加工。从安装边界来看，壳体整体外形方正，四个侧边没有外凸的多余结构，在密集排布的机柜内安装时，相邻设备之间只需要预留2mm的间隙就能顺利装拆，不会和旁边的接线端子、其他控制模块产生干涉。外壳的下盖和上盖采用卡扣加螺丝的双重固定方式，日常维护只需要拧下两颗固定螺丝就能拆开壳体检查电路板状态，卡扣结构可以保证在螺丝未完全锁紧的状态下，上下盖也不会自行散开，方便现场装配时的临时对位。针对工业场景可能存在的灰尘堆积问题，壳体合模面做了一圈0.5mm的止口结构，上下盖扣合后止口互相嵌合，可以阻挡大部分浮尘从合模缝隙进入壳体内，

　　避免灰尘堆积在PCB焊点上造成的绝缘下降问题。端口开口处和插头插入后的间隙控制在0.1mm以内，既不会影响插头插拔的顺畅度，也能减少灰尘从端口位置进入壳体内部。在实际的设备集成场景中，这类带安装外壳的USB集线器可以直接集成在工业检测设备的侧腔里，用来连接鼠标、调试U盘、数据采集模块等外设，不需要额外做安装支架，直接通过四个角的安装孔就能固定在设备内壁的安装位上，相比裸板用扎带固定的方式，不仅美观度更高，后期维护插拔外设时也不会带动电路板移位，避免焊点受力脱焊的风险。对于桌面测试工位来说，外壳的防滑底面可以直接放置在工作台面上，四个端口水平朝向操作人员，插拔U盘、测试设备时不需要额外扶持集线器，相比市面上常见的塑料卡扣式轻薄HUB外壳，这款结构的壁厚控制在2mm，抗摔抗挤压能力更强，日常使用中不小心碰落到地面也不会出现壳体开裂、电路板脱出的问题。设计过程中也充分考虑了不同成型工艺的适配性，不管是采用3D打印做小批量的定制场景使用，还是开注塑模做批量量产，壳体的所有结构都没有倒扣、薄壁尖角这类不利于脱模或者打印成型的结构，拔模斜度统一控制在1.5度，3D打印时不需要添加大量支撑就能顺利打出完整零件，注塑生产时也能简化模具结构，降低生产的成本。
