手摇式石榴籽粒分离除渣设备结构设计

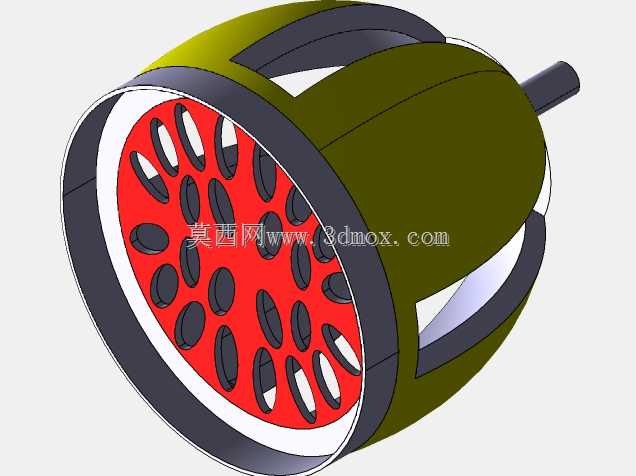

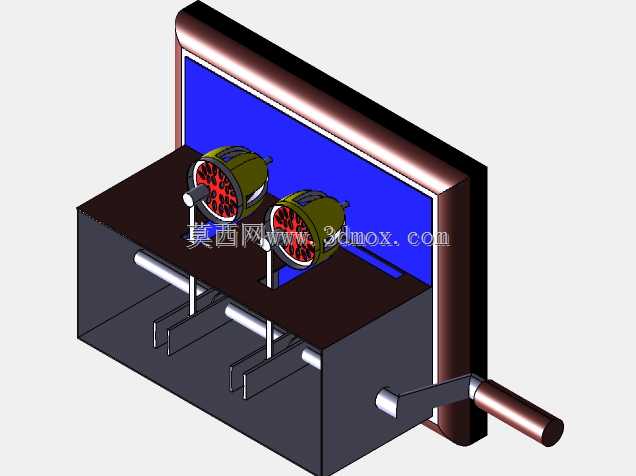

　　这款手动式石榴除渣设备，主要面向小型果蔬加工门店、家庭作坊式石榴加工场景，解决传统手工剥取石榴籽效率低、果皮内膜残留多、手部易被果汁染色的实际痛点，可在无供电的户外、市集摊位等场景下完成石榴籽粒与果皮、果膜、果渣的分离作业，适配单果重300g-600g的常规商品石榴加工需求。设备整体采用台式箱体布局，底部为敞口式渣料收集腔，上部为加工操作工位，侧面伸出的手摇曲柄作为动力输入部件，整机安装边界控制在长380mm、宽260mm、高320mm范围内，可直接放置在常规800mm高的操作工作台面上使用，无需额外预埋固定螺栓，底部可加装防滑橡胶垫抵消手摇作业时的倾覆力矩。从功能结构来看，设备上部设置两组带凸起摩擦结构的对置辊轮，

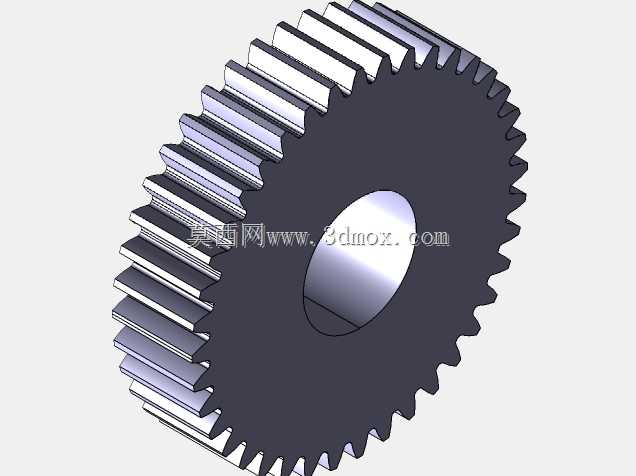

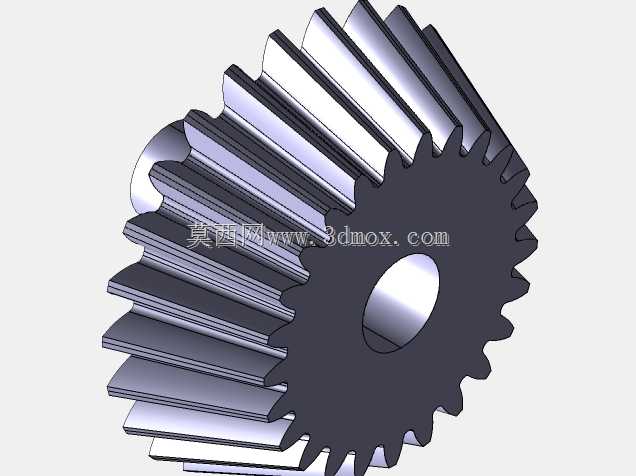

　　辊轮表面做食品级接触材质适配，作业时将切分后的石榴块放置在辊轮间隙位置，摇动手柄带动辊轮做差速相对转动，通过辊轮表面的柔性摩擦凸起将石榴籽粒从果皮囊衣上剐蹭脱落，脱落的籽粒顺着辊轮间隙下落至下方的集料区域，果皮、大块囊衣则被辊轮侧边的拨料结构推送至渣料腔，实现籽渣的自动分离，无需人工二次分拣。设计过程中重点考虑了手动作业的操作力矩匹配，传动结构采用直齿轮减速布局，将手摇端的输入转速降低至辊轮端每分钟30转的作业转速，保证单手握持摇柄作业时的输入力矩不超过5N·m，连续作业1小时也不会产生明显的肌肉疲劳；辊轮间隙设置为8mm-15mm的可微调结构，可根据不同品种石榴的籽粒大小调整间隙，避免间隙过小挤碎石榴籽粒影响出汁率，

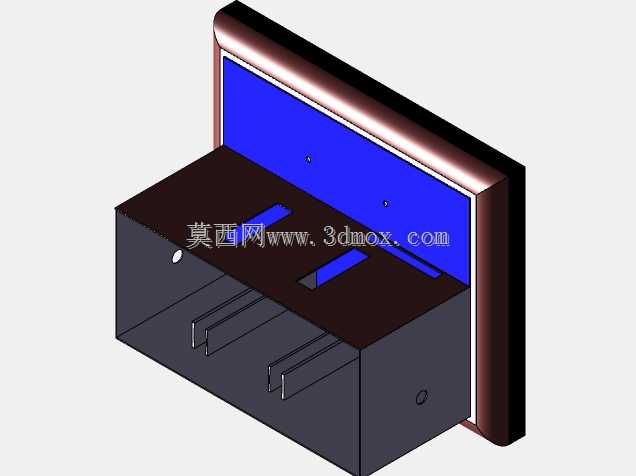

　　也防止间隙过大无法有效剐蹭囊衣导致除渣不彻底。设备的箱体后侧设置立式挡板，既可以作为手摇传动齿轮组的安装支撑座，也能阻挡作业过程中飞溅的果汁，避免污染操作台面；箱体内部的集料区与渣料区采用倾斜式隔板分隔，隔板倾角设置为15度，保证脱落的石榴籽粒可顺着斜面滑至前端取料口，果渣则顺着隔板另一侧滑落至渣料抽屉，清理时只需抽出渣料抽屉即可完成废渣倾倒，日常清洁可直接冲洗接触物料的辊轮与隔板区域，无清洁死角。考虑到食品加工场景的使用要求，所有与石榴果肉、果汁接触的结构件均做圆角过渡处理，无尖锐毛刺，避免藏污纳垢的同时也防止作业时划伤操作人员；整机的重心设置在箱体几何中心偏下位置，摇柄转动半径控制在120mm，作业时摇柄距离台面边缘预留50mm的安全操作距离，避免手摇过程中磕碰操作人员手腕。
