CA6140机床弯管式法兰连接管路构件

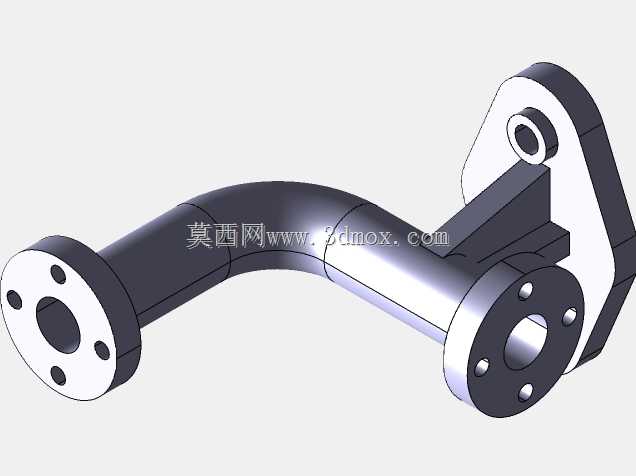

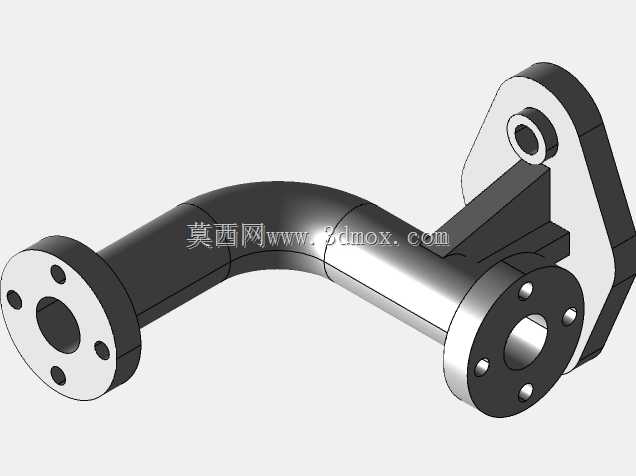

　　这款弯管式法兰连接构件，主要适配CA6140普通车床的内部流体输送回路，在车床的冷却系统、润滑系统排布中承担管路转向对接的核心作用。实际装机场景里，车床主轴箱、溜板箱的润滑管路需要绕开齿轮传动副、进给机构的运动干涉区域，这类带安装支耳的弯管构件，能在有限的机床内腔空间里完成管路90度左右的转向布设，同时通过自带的安装支耳直接固定在床身内壁的预制安装位上，不需要额外设计管路固定支架，减少装配环节的零件数量。从结构设计来看，两端的法兰盘均采用四螺栓孔布局，法兰端面预留了密封垫片的安装沉台，对接时可以配合耐油橡胶垫片实现端面密封，避免润滑油或者切削液输送过程中出现渗漏。弯管主体采用等径圆弧过渡结构，转弯处的曲率半径经过校核，

　　既保证管路内部流体流动时不会出现过大的沿程阻力，也避免弯管外侧壁厚过薄导致承压能力不足，同时内侧不会出现流道死角造成杂质沉积堵塞管路。一侧的安装支耳与弯管主体做了一体化的加强筋连接，支耳上的通孔位置与床身内壁的安装螺孔坐标完全匹配，安装时可以直接穿入螺栓完成固定，支耳与弯管衔接处的圆角过渡处理，能降低机床运行过程中振动带来的应力集中，避免长期使用后衔接位置出现疲劳断裂。从安装边界来看，两端法兰的对接面分别朝向两个垂直方向，安装时需要保证法兰端面与对接管路的端面完全平行，螺栓锁紧时要采用对角分次拧紧的方式，避免法兰偏斜造成密封失效；弯管外侧与周边传动部件的最小安全间隙控制在8mm以上，即使机床运行时出现小幅振动，也不会和运动的齿轮、

　　传动轴发生剐蹭。这类构件在建模时需要重点核对法兰螺栓孔的位置度、弯管的中心轨迹线坐标，以及安装支耳的孔位尺寸，任何一个尺寸出现偏差，都会导致现场装配时无法对接，或者和周边部件出现干涉，影响整台机床的管路系统装配效率。
