多槽带轮与轴适配传动组件结构

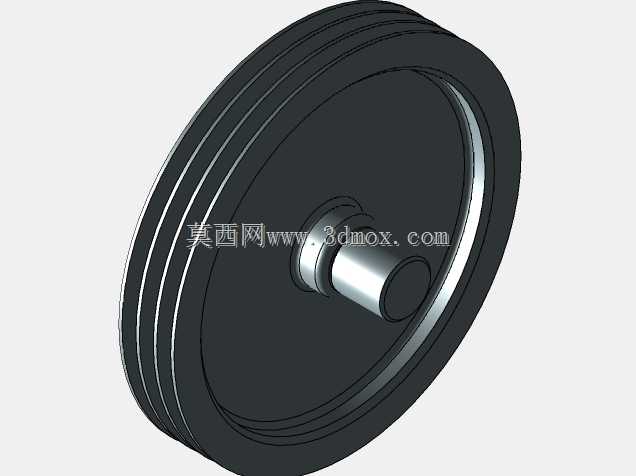

　　这套轮轴组合结构主要服务于中小功率的机械传动场景，常见于普通机床辅传动、小型输送设备动力端、农用加工机具的动力传递环节，核心作用是通过带轮的多楔槽结构匹配对应规格的传动带，将动力输入端的扭矩平稳传递至执行端，同时依托带传动本身的缓冲特性，降低启动瞬间的冲击载荷对后端精密部件的损伤。从结构设计逻辑来看，带轮部分采用了等距分布的多道环形楔槽，槽型角度与截面尺寸完全适配常规窄V带或多楔带的啮合要求，轮缘外侧做了微小的倒角处理，避免传动带在安装、运转跑偏过程中被锐边割伤，延长带体使用寿命。轮体与中心轴的配合段采用了基孔制过渡配合设计，配合面预留了合理的粗糙度要求，既保证装配时的同轴度精度，又能传递额定扭矩不发生相对滑移，

　　轴端的台阶结构直接作为带轮的轴向定位基准，省去了额外的轴套定位零件，简化了整体装配流程。从安装边界来看，带轮的外径尺寸、轮槽的轴向总宽度决定了传动端的最小安装空间，设计时需要预留出带体安装、后期张紧调节的操作余量，中心轴的伸出段长度匹配带轮轮毂宽度，轴端未设置额外的锁紧结构时，依靠配合面的过盈量与台阶端面的抵接实现轴向固定，适合转速稳定、冲击载荷较小的连续运转工况。在实际选型适配时，需要重点核对轮槽的节圆直径与传动比的匹配关系，同时确认中心轴的轴径尺寸与动力输出端的轴伸尺寸一致，避免出现装配干涉。轮体的辐板部分采用了等厚实体结构，相比辐条式结构具备更好的动平衡稳定性，在中高转速运转时不会产生额外的离心振动，

　　适合对传动平稳性有一定要求的设备场景。中心轴的轴颈部分做了阶梯变径设计，不同轴段分别对应带轮安装位、轴承支撑位的尺寸要求，各轴段之间的过渡圆角经过优化，避免应力集中导致的轴件疲劳断裂，长期承受交变扭矩时也能保持足够的结构强度。
