机床用L型可调式安装连接支架结构

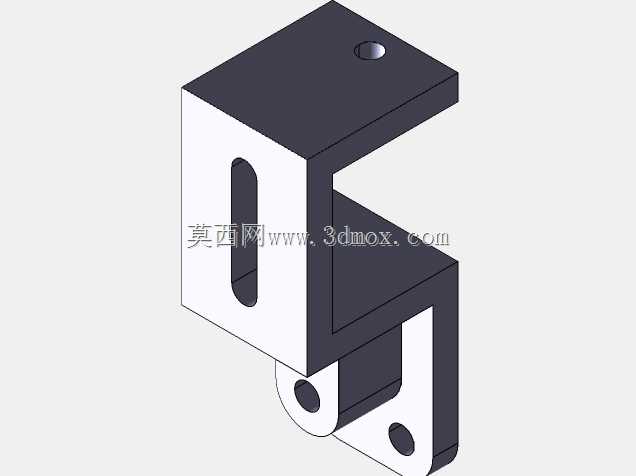

　　这款L型铰接连接构件，主要应用在机床加工工位的辅助工装、自动化线旁侧附件的安装场景中，承担部件位置微调、铰接活动支撑的作用，在CA6140这类普通车床的改造、附属检测装置加装场景中使用频率较高。从结构设计来看，构件整体采用90度弯折的L型主体结构，竖直段开设长圆形腰型孔，可实现安装位置的上下微调，适配不同安装基面的孔位偏差，避免加工安装孔时的二次配做工作量；水平段顶面开设单一定位圆孔，用于和上方待固定部件做销定位或螺栓紧固，保证连接的同轴度精度。构件下端集成带通孔的铰接耳座，可与配套的销轴、连杆类部件配合，实现小角度的摆动调整，满足安装后部件的角度微调需求，耳座的通孔与腰型孔的位置公差控制在IT8级，保证铰接转动时无卡滞、

　　无过大旷量。从安装边界来看，构件的两个垂直安装面平面度要求控制在0.05mm以内，安装时贴合设备基面后不会出现翘曲，腰型孔的调节行程覆盖常见的安装偏差范围，无需额外加工调整垫片即可完成装配。设计时充分考虑了机床加工场景的受力特性，弯折处做了等强度过渡处理，避免应力集中导致的构件断裂，整体壁厚均匀，既保证了支撑刚性，又控制了构件自身重量，不会给安装基面带来额外的负载。在实际使用中，这类构件常用来安装机床的行程碰块、冷却喷嘴支架、辅助照明支座等需要小范围位置调整的附件，相比固定式安装座，可调结构能大幅缩短设备调试时的附件对位时间，铰接结构也能适配需要随加工位置小幅摆动的辅助部件，比如跟随刀架移动的吹气嘴支架，

　　通过铰接耳座连接后可随刀架的进给动作自适应调整角度，保证吹气位置始终对准加工区域。构件的所有棱边都做了倒角处理，避免安装调试时划伤操作人员，安装孔的孔口都做了沉孔设计，螺栓紧固后头部不会突出构件表面，不会和周边运动部件发生干涉。
