重量检测分拣用触控控制终端结构

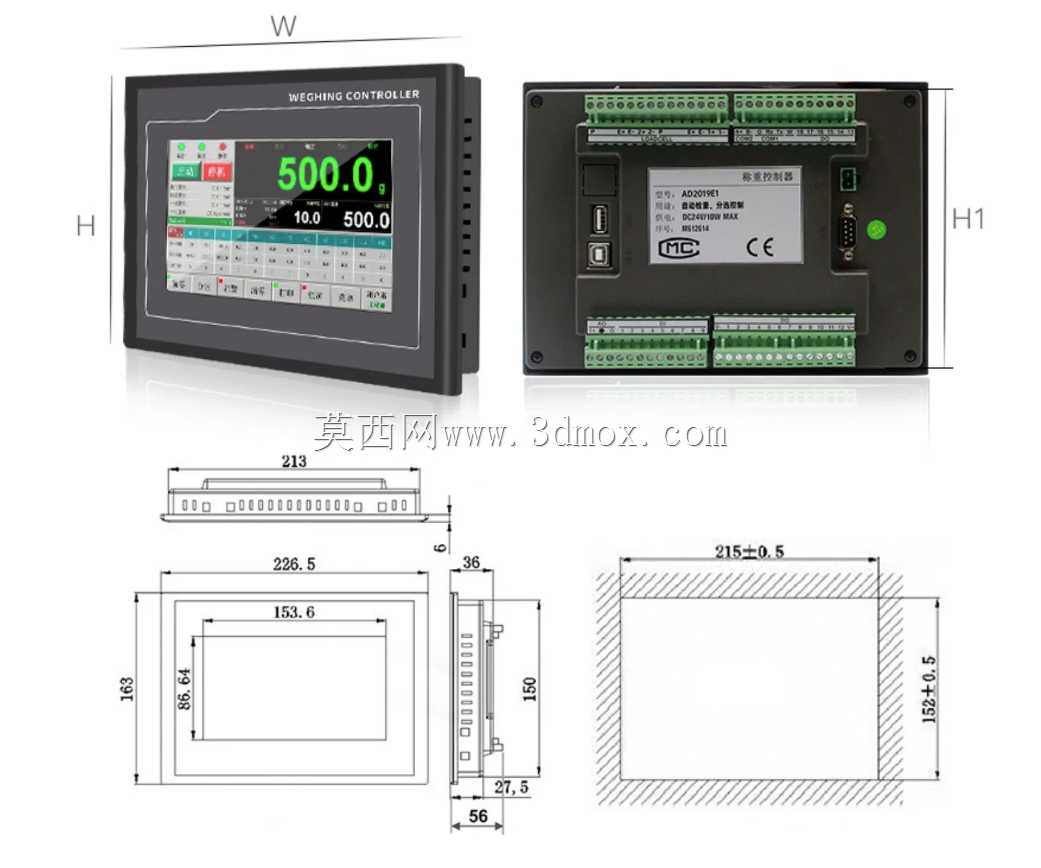

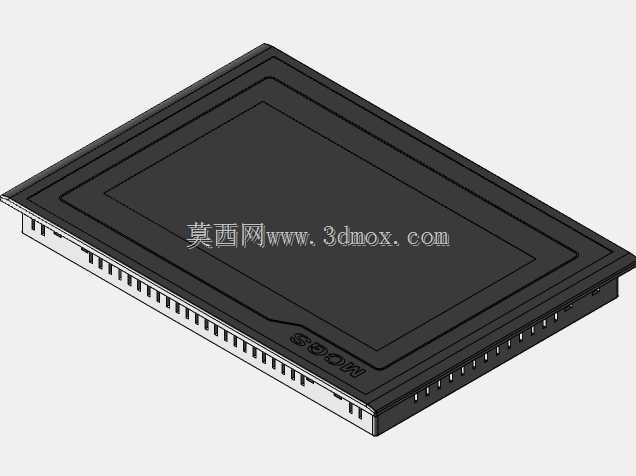

　　这款控制终端主要面向在线动态检重、重量分选类生产线的操控场景，常见于食品、日化、医药、五金配件等行业的包装线末端，用来对接称重传感器、输送执行机构、剔除装置，完成产品重量数据采集、合格判定、分拣动作触发的全流程控制。从结构设计来看，终端采用嵌入式平板式壳体，主体为薄型矩形结构，前面板做了窄边框处理，预留了触控屏幕的安装位，可选7英寸或10.2英寸的触控显示模组，适配不同操作距离、不同显示信息量的工位需求——比如高速分拣线工位操作人员距离设备近，可选用小尺寸屏减少占地；需要同时显示多组重量数据、分拣统计信息的工位，则适配大尺寸屏提升信息读取效率。壳体侧边做了密集的散热格栅，对应内部主板、IO模块的发热区域，

　　保证长时间连续运行时的散热效率，避免工业现场高温环境下出现元器件过热宕机的问题。壳体侧面预留了多组接口安装位，可根据实际需求配置电源接口、传感器输入接口、通讯接口、输出控制接口，对接称重台、光电传感器、输送线驱动、剔除气缸或者摆臂机构，不需要额外扩展转接盒，减少现场布线的复杂度。安装边界上，这款终端支持嵌入式安装与壁挂安装两种方式，嵌入式安装时前面板与柜体表面齐平，防护等级可适配车间多尘、偶尔溅水的工况；壁挂安装时可搭配专用支架固定在设备机架侧面，调整俯仰角度适配操作人员的视线高度，减少长时间操作的视觉疲劳。设计过程中优先考虑了工业现场的抗干扰需求，壳体采用金属材质做屏蔽处理，避免车间内变频器、

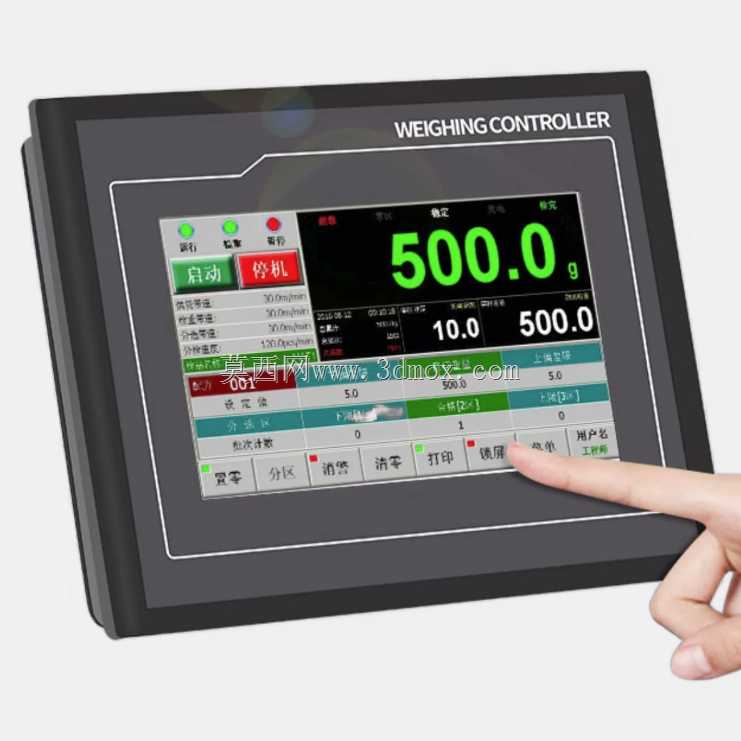

　　伺服电机的电磁干扰影响重量数据采集的准确性，前面板的触控层做了耐磨处理，适配操作人员戴手套操作的场景，不需要脱手套即可完成参数设置、数据调取、手动触发分拣等操作。实际应用中，该终端可存储多组产品的重量合格阈值参数，切换生产品类时直接调用对应参数即可，不需要重新校准设置，能大幅缩短产线换型的调试时间，同时可实时统计合格数、欠重数、超重数等生产数据，对接车间MES系统完成数据上传，满足生产追溯的管理需求。
