航天器舱内径向滑动货架构型设计方案

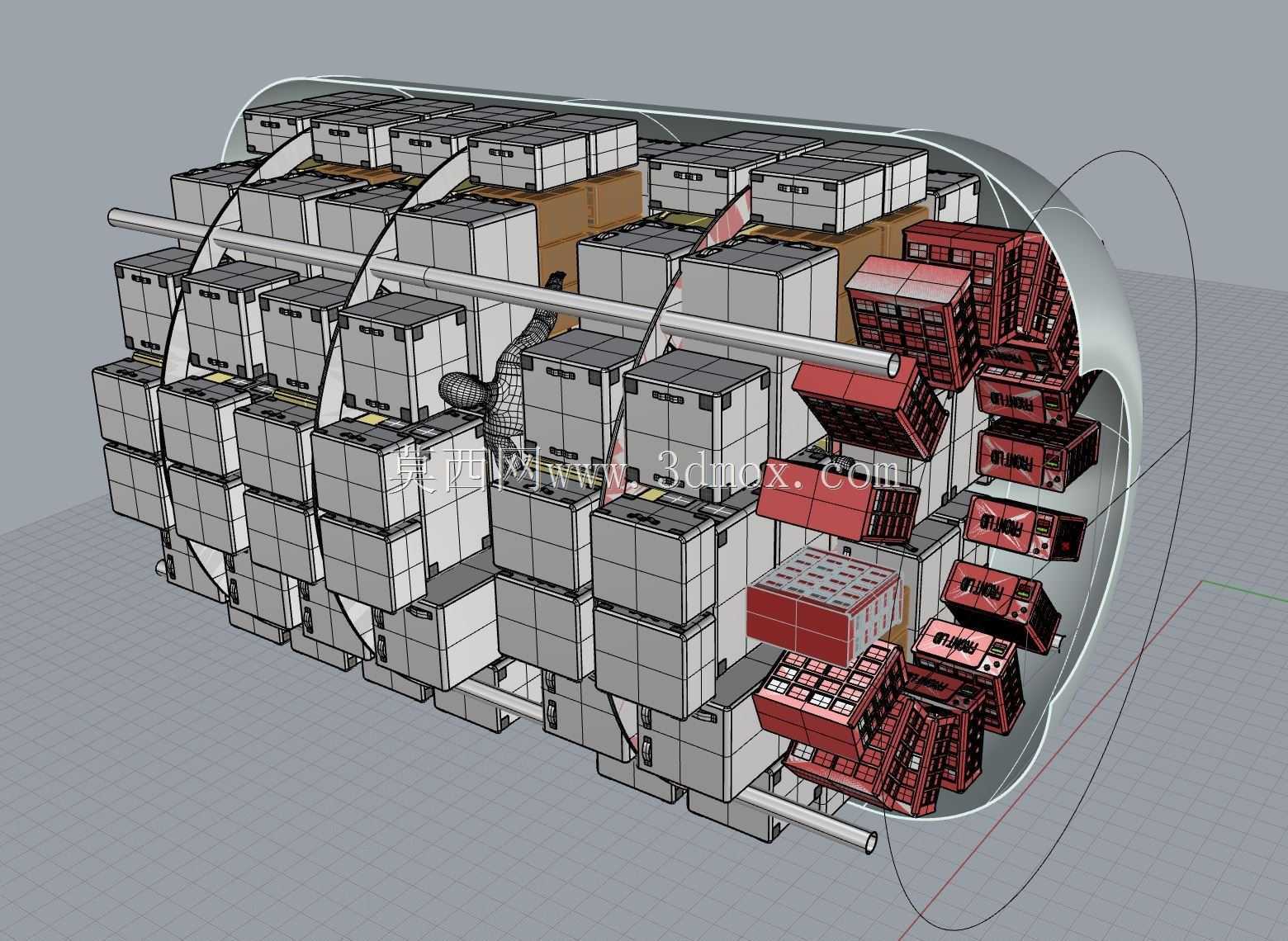

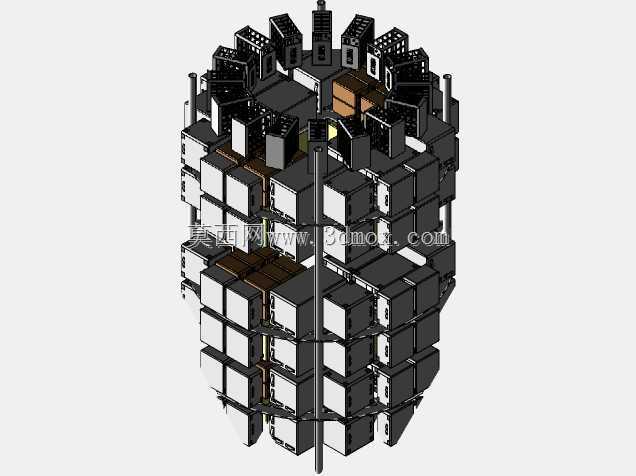

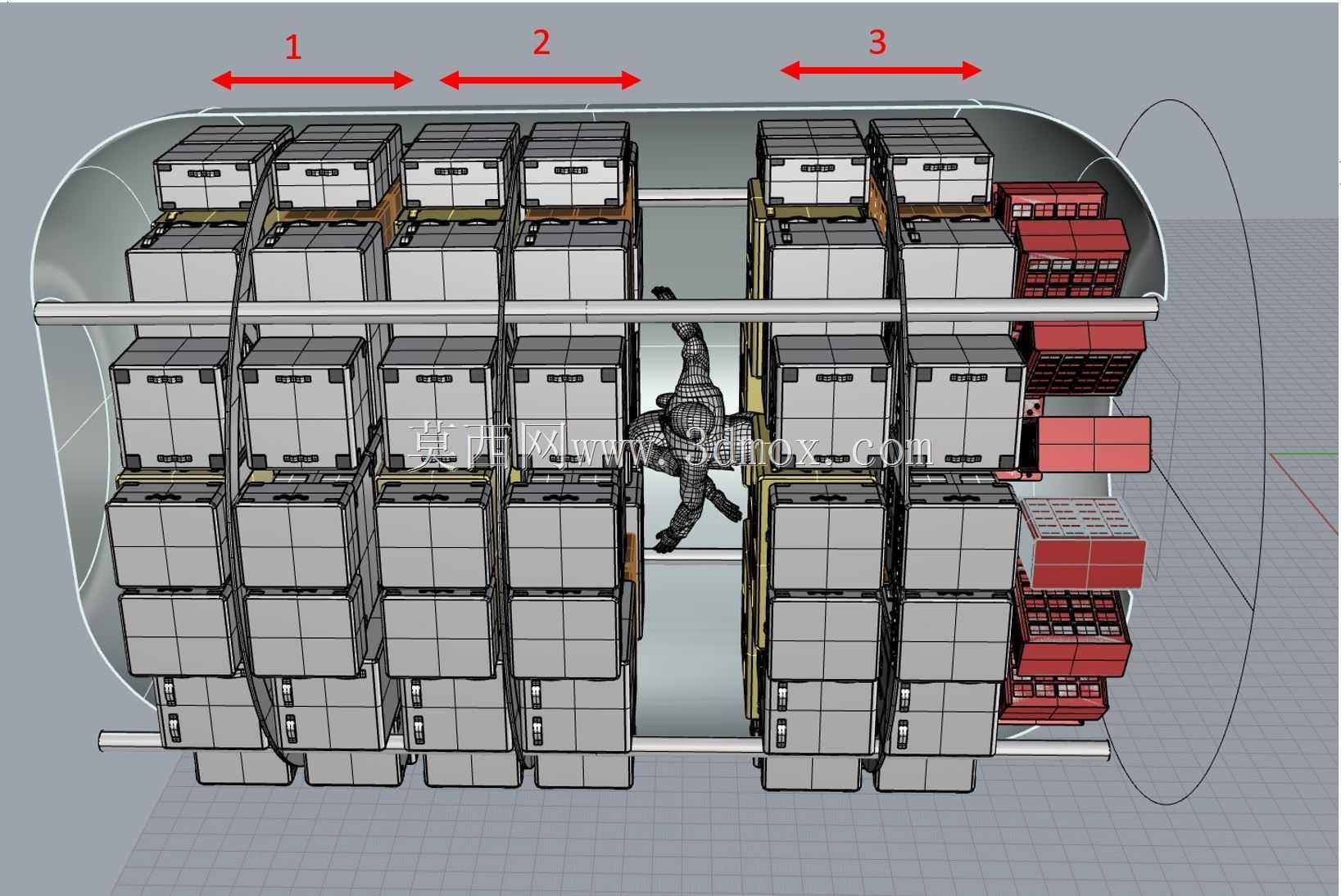

　　该构型针对深空探测航天器密封舱内的物资存储需求设计，核心解决长期在轨任务中货物体积占比高、航天员取放路径冗余、发射阶段载荷冗余的工程痛点。整体采用三段式径向滑动布局，摒弃传统轴向排布的货架形式，将舱内径向截面划分为三个独立滑动段，每段滑轨集成于主承力结构，无需额外设置独立安装基座，大幅降低结构附属重量。滑轨采用硬质阳极氧化铝合金材质，滑动副预留0.2mm配合间隙，适配舱内温变带来的结构形变，滑动阻力控制在15N以内，航天员单手即可完成整段货架的拉出与复位操作。每个滑动段内采用模块化CTB储物箱适配设计，储物箱卡槽与货架框架采用快拆式卡扣连接，无需额外工具即可完成箱体重组，适配不同尺寸的科研载荷、生活物资、维修备件的存储需求。

　　货架主体框架采用碳纤维复合材料铺层成型，铺层角度沿主受力方向排布，在径向截面两侧填充高密度蜂窝夹层，在保证结构刚度满足发射阶段12g过载要求的前提下，整体结构重量较同容积金属货架降低42%。设计过程中优先优化航天员操作通道，货架完全收拢状态下，舱内中心预留直径800mm的贯通通道，满足航天员身着舱内航天服时的通行与设备转运需求；单段货架完全拉出时，对应位置的所有储物箱均可实现全正面取放，无需探身或挪动其他箱体，取放操作时间较传统货架缩短60%以上。安装边界适配直径3.2m的柱形密封舱，货架整体轴向长度4.8m，与舱壁连接点采用浮动式安装座，可补偿舱体结构在轨运行期间的微形变，避免连接点出现应力集中。货架集成视觉标识系统，

　　每个储物箱对应位置设置标准化标识卡槽，可根据物资更新快速更换标识，同时在滑轨端部设置机械锁止机构，发射与轨道机动阶段可自动锁止所有滑动段，避免货架滑移引发的安全隐患；锁止机构采用冗余设计，单组锁止结构失效时，相邻锁止结构仍可提供足够的锁止力，满足航天产品的可靠性要求。设计阶段通过有限元仿真完成多轮拓扑优化，去除所有非承力区域的多余材料，将滑轨受力路径与主承力框架完全融合，消除传统货架中连接支架带来的额外重量，同时优化储物箱排布密度，在有限的舱内空间中将容积利用率提升至78%，较传统轴向货架提升21%，可满足6人乘组180天在轨驻留的物资存储需求。
