基于折纸原理的柔性复合地板结构设计

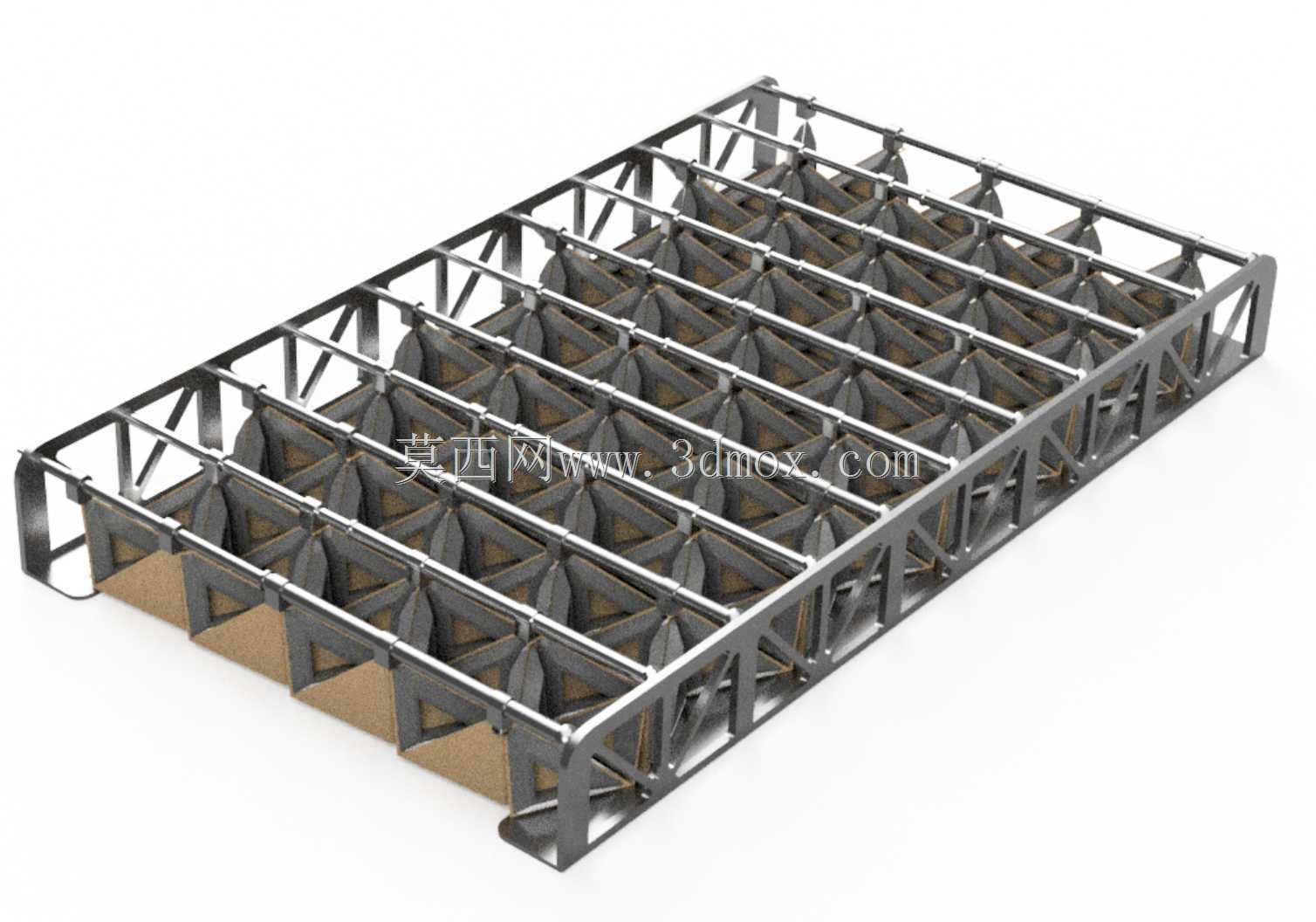

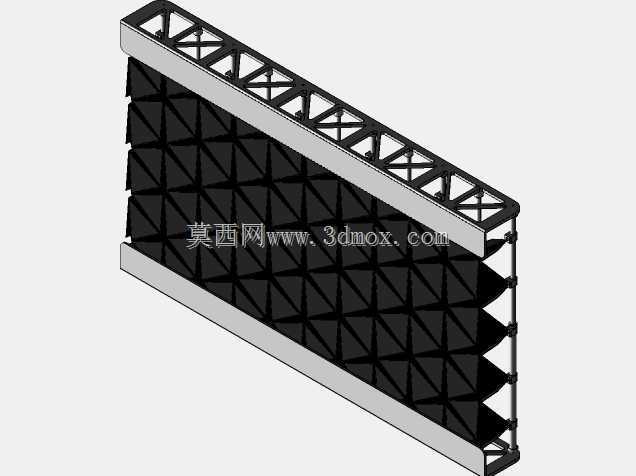

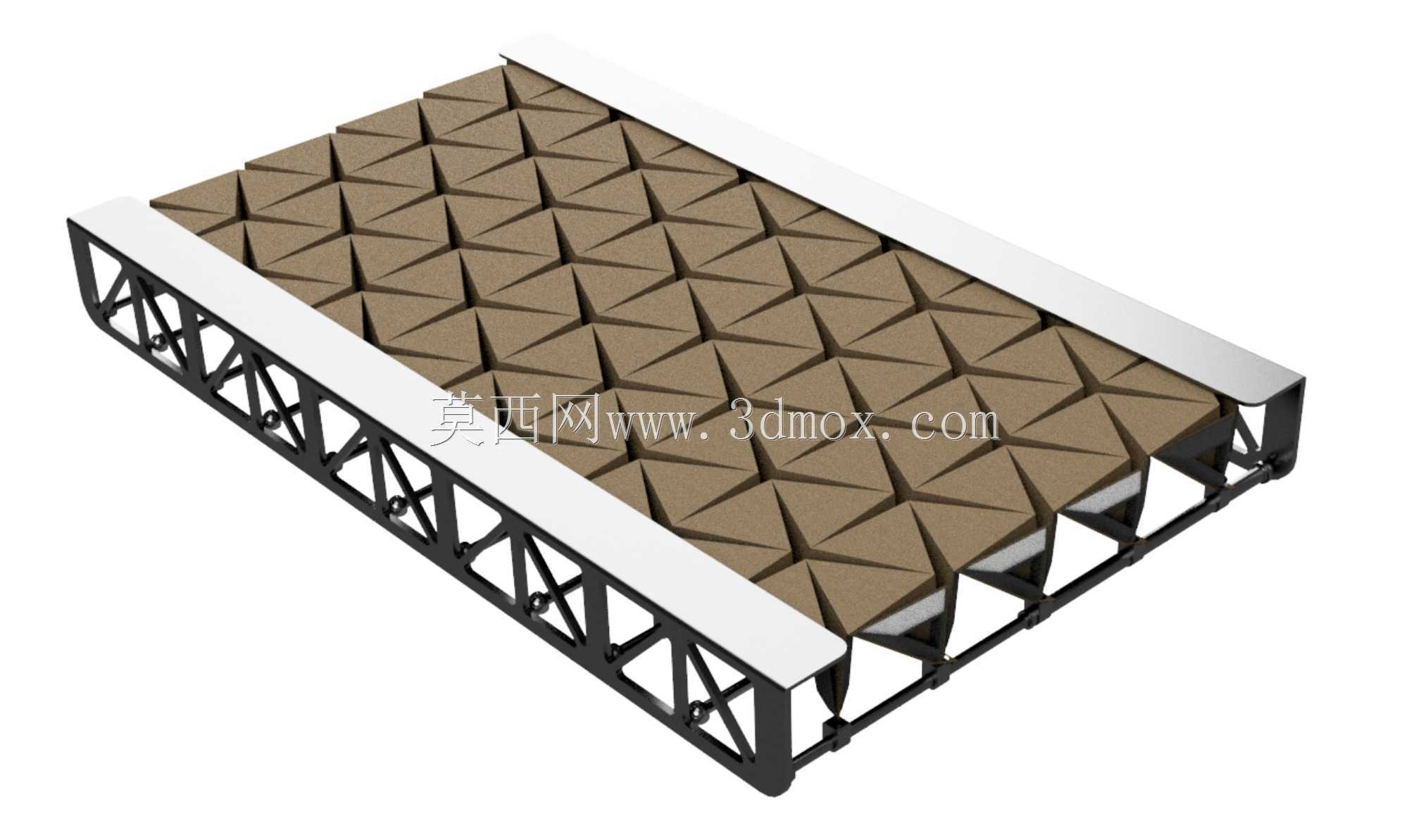

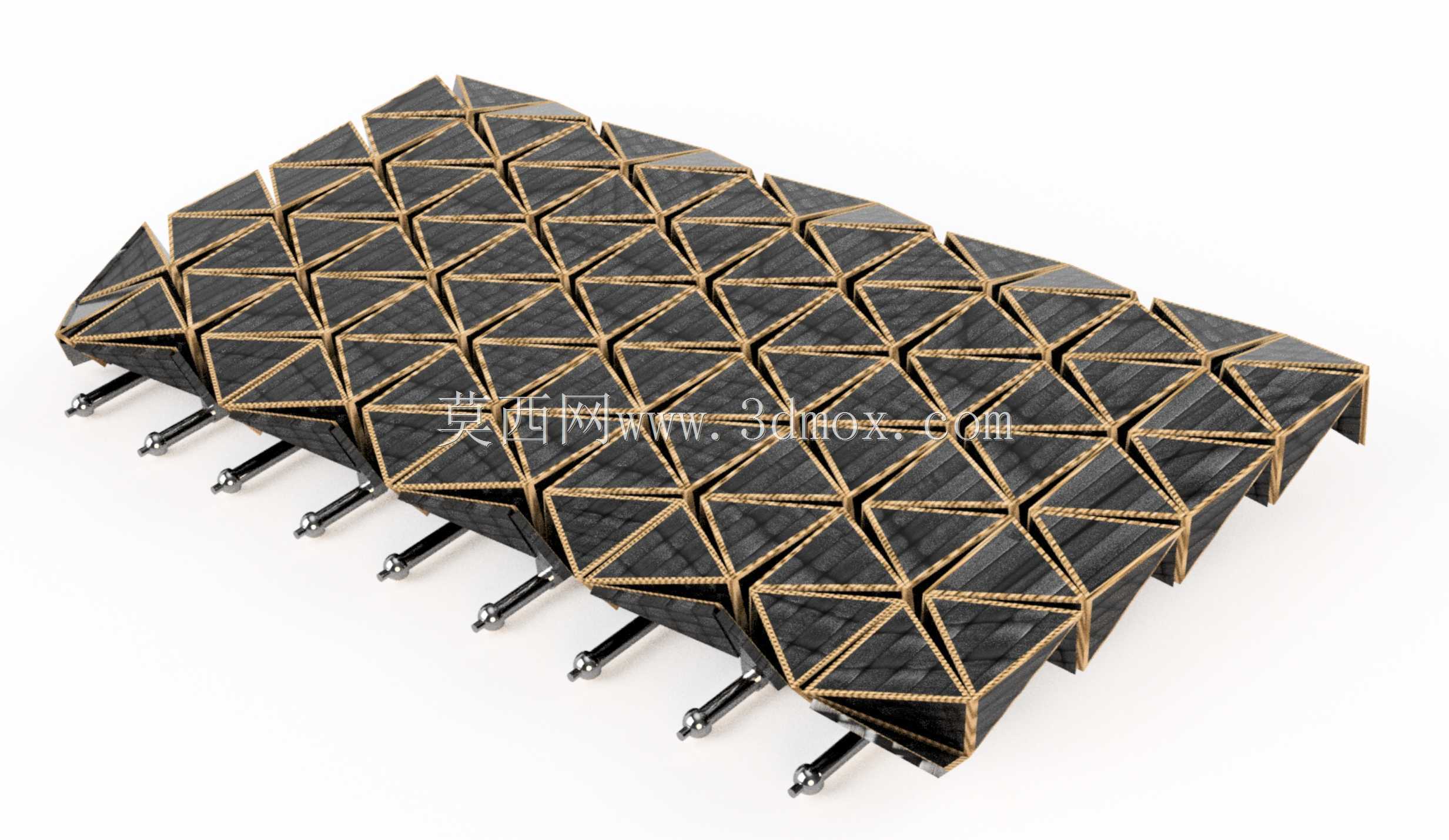

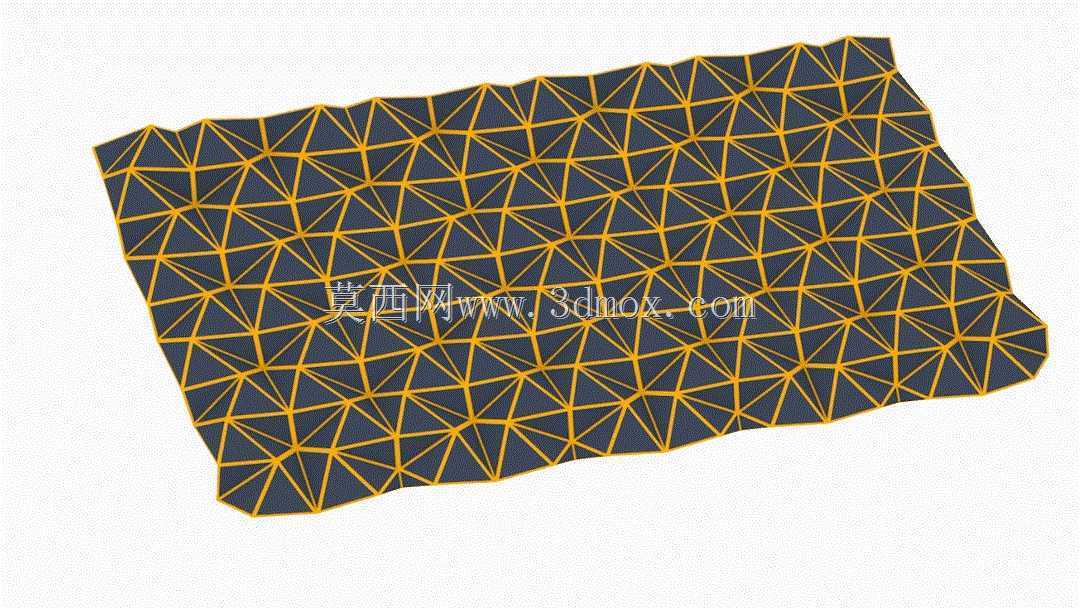

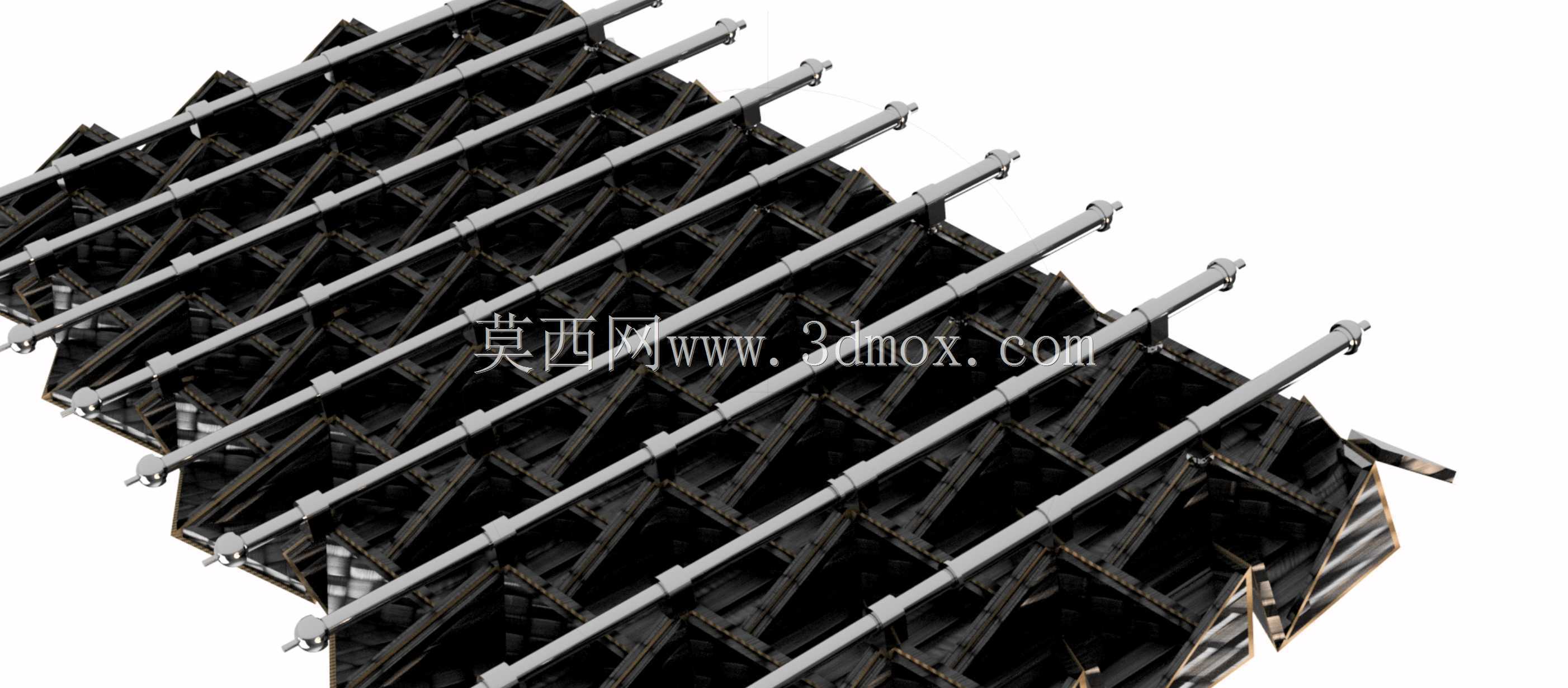

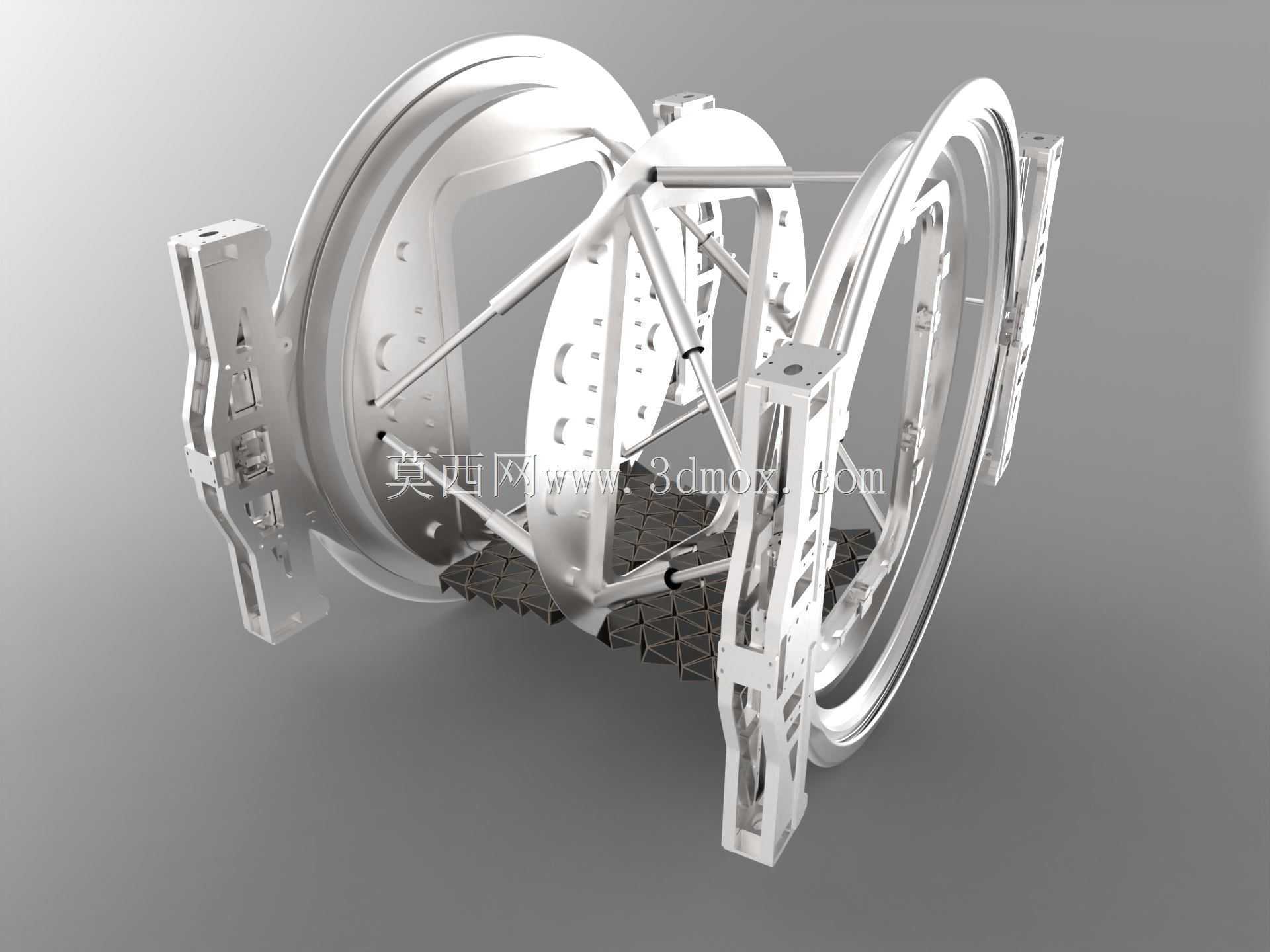

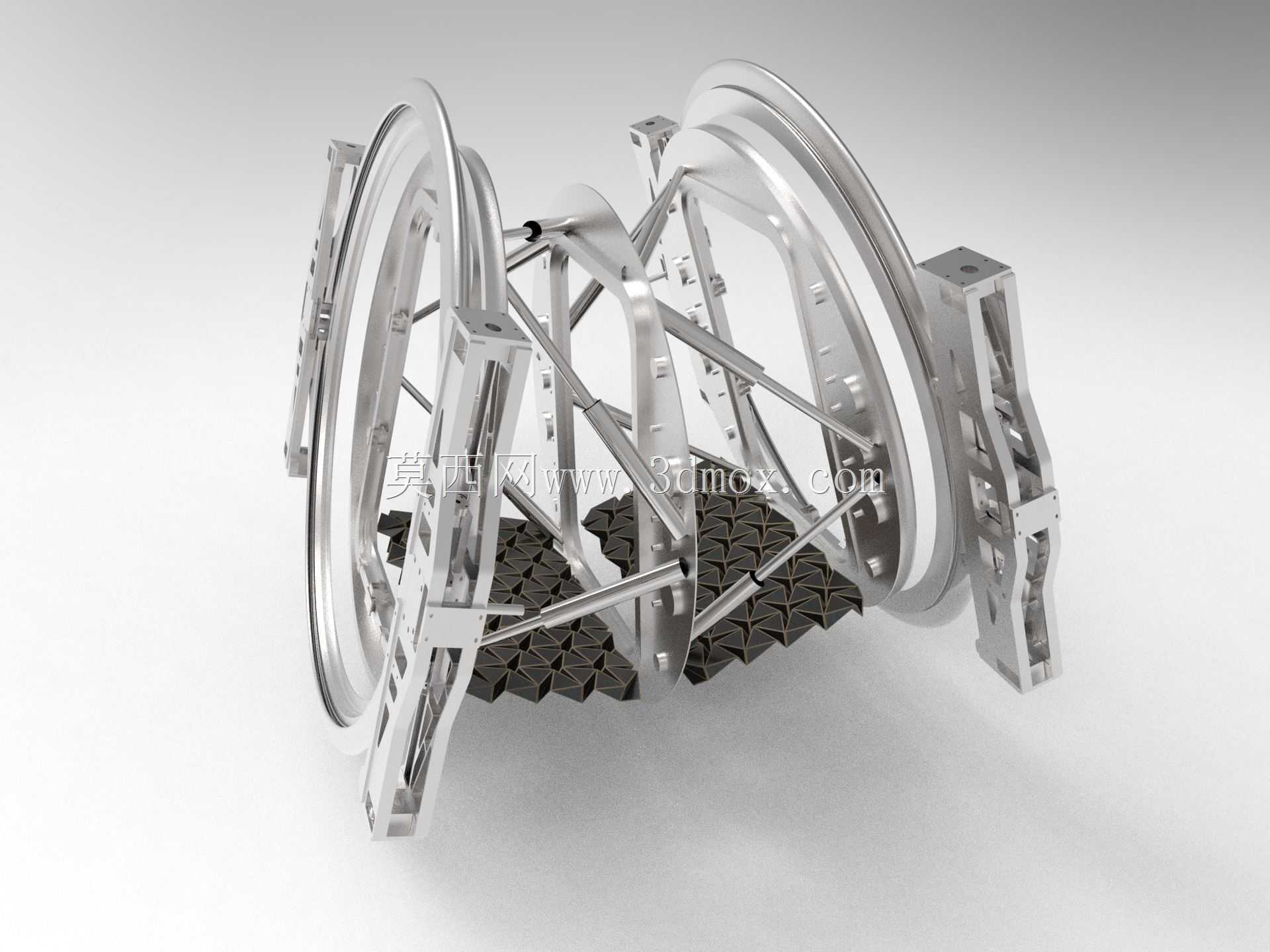

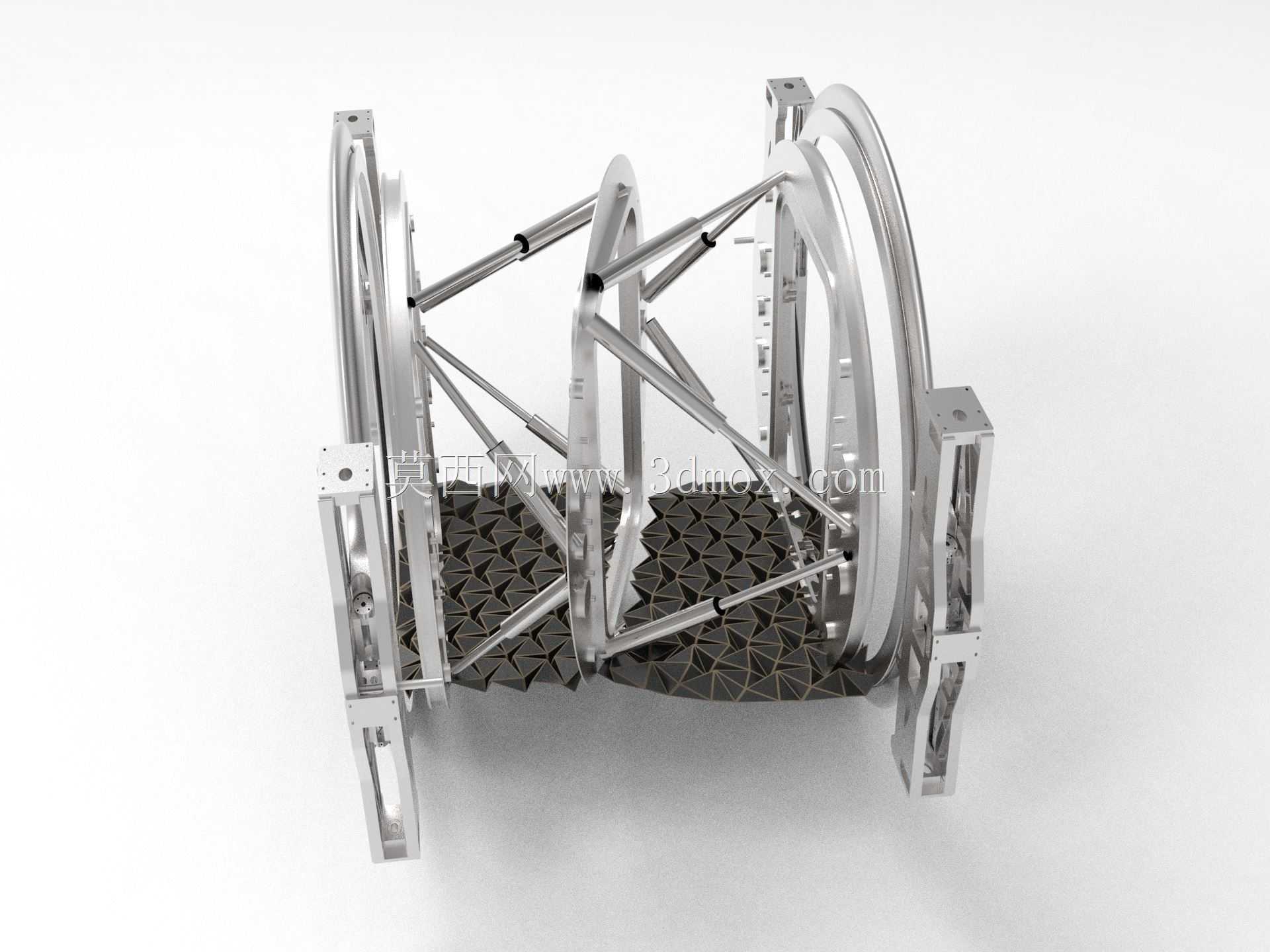

　　该结构最初的设计出发点，是解决狭小封闭舱体内地板铺装无法适配多姿态形变、硬连接铺装在结构发生俯仰、横滚、偏航角度偏移时易出现应力开裂、拼接缝隙错位的工程痛点，区别于传统刚性地板的固定铺装逻辑，这套柔性地板采用基于Ron Resch折纸构型的复合瓷砖折叠单元作为基础铺装模块，搭配可多向伸缩的支撑梁作为承载骨架，能够在结构发生多维度角度偏移时，通过单元自身的折叠、扭转、拉伸形变吸收位移量，避免铺装层与主体结构之间出现硬拉扯导致的破损。从实际应用场景来看，这类结构既可以适配航天载人舱内的可变姿态舱段铺装需求，在舱段进行角度调整、对接缓冲产生结构形变时，地板层能够始终保持连续平整的承载面，不会因为结构位移出现凸起、开裂或者缝隙过大的问题，

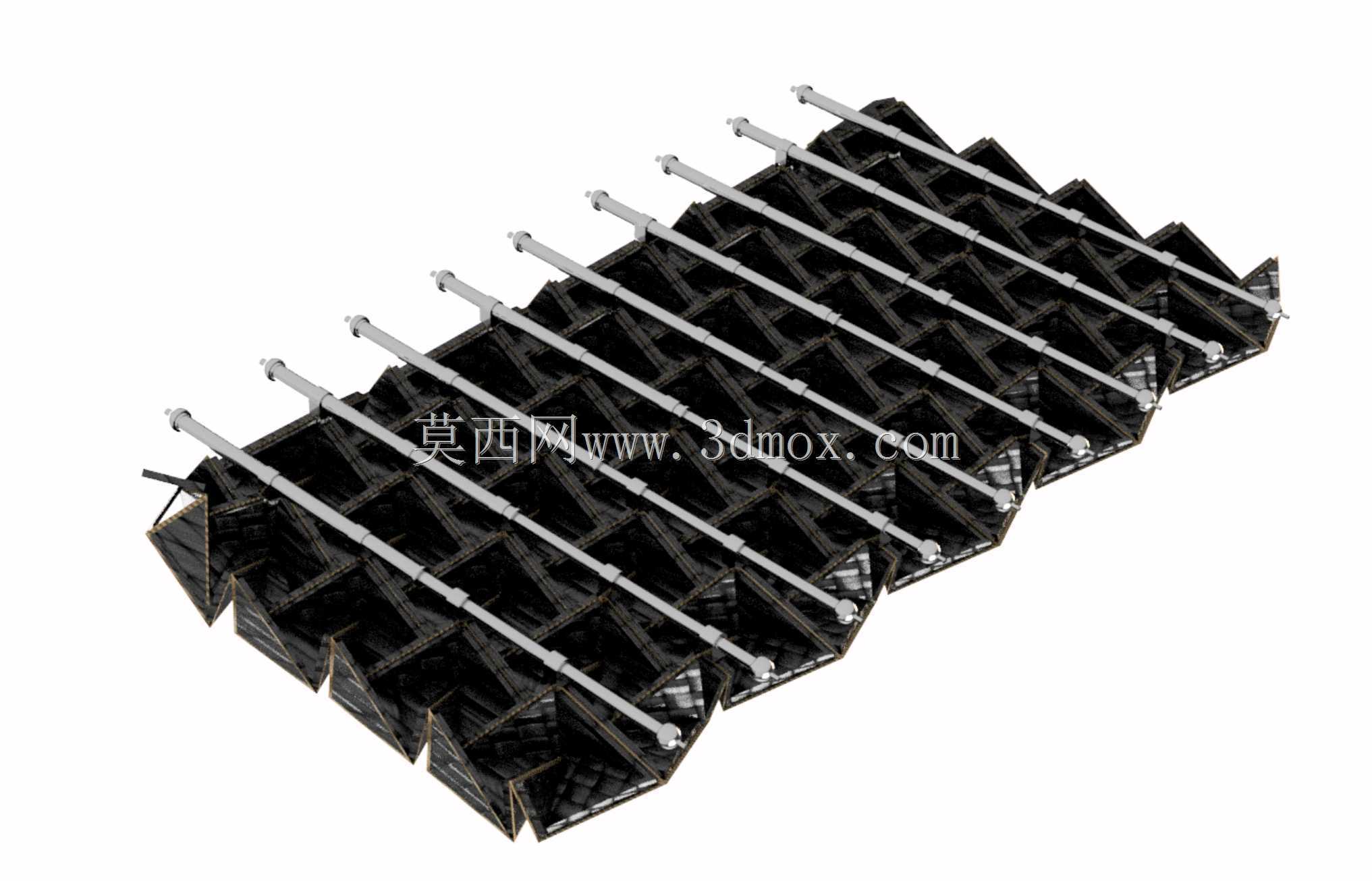

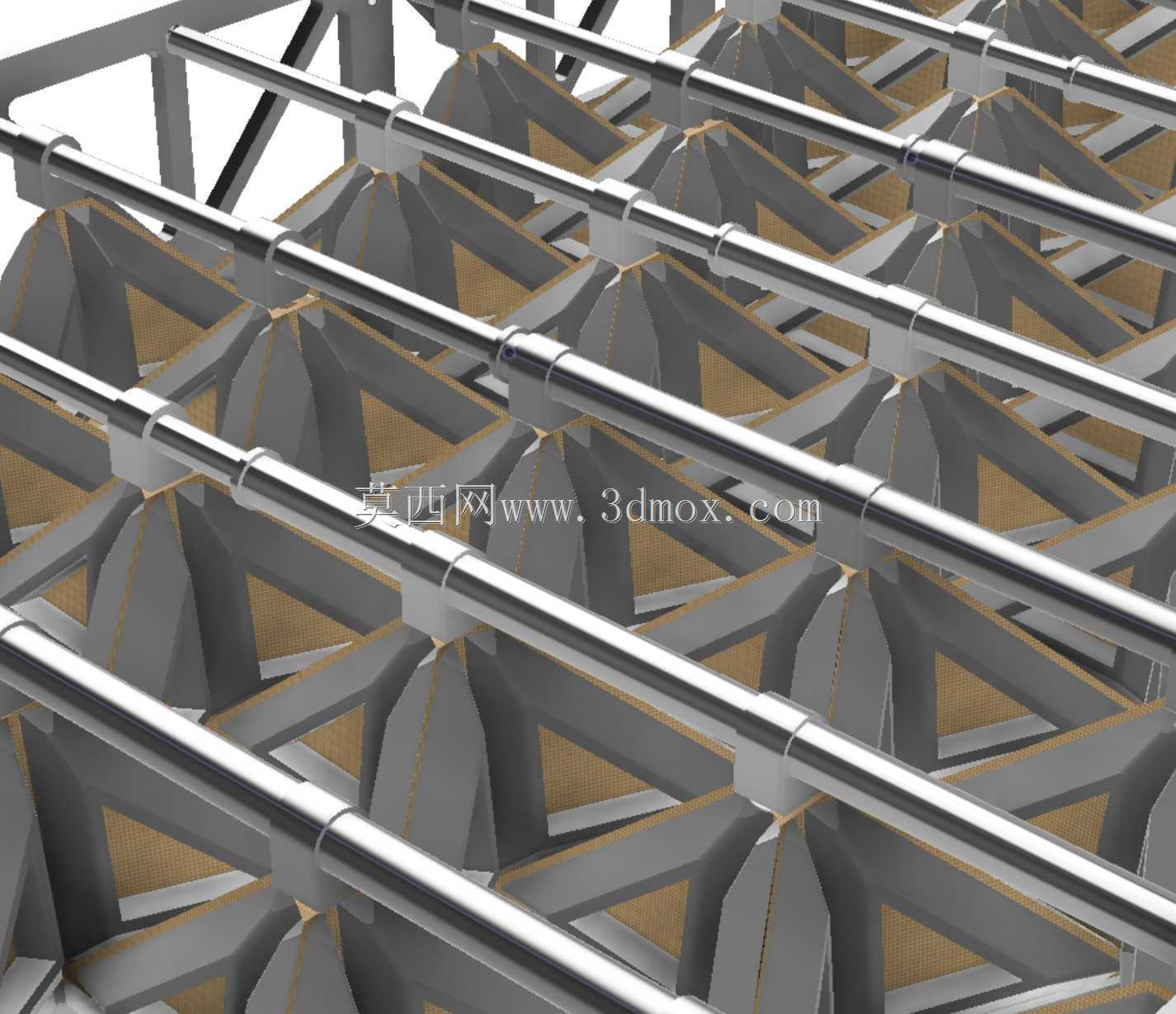

　　保障舱内人员行走、设备放置的稳定性；也可拓展应用在特种车辆的可变舱室、可展收临时建筑的地面铺装场景，应对结构在展开、调姿、受载形变过程中的铺装层适配问题。在功能特性层面，这套结构的核心优势在于全方向的形变适配能力，传统的柔性铺装多采用橡胶类软质材料实现小范围形变，承载能力有限且长期受载易出现永久变形，而该折纸构型的铺装单元采用硬质复合瓷砖作为面层，在保证表面耐磨、平整易清洁的铺装基础属性的同时，通过单元之间的铰接折叠结构实现大角度、大位移量的形变适配，支撑梁采用多段嵌套的伸缩结构，能够随铺装面的曲率变化自动调整支撑高度，保证整个铺装面的承载刚度均匀，不会因为形变出现局部塌陷的问题。设计过程中，首先针对15度范围内的横滚、俯仰、

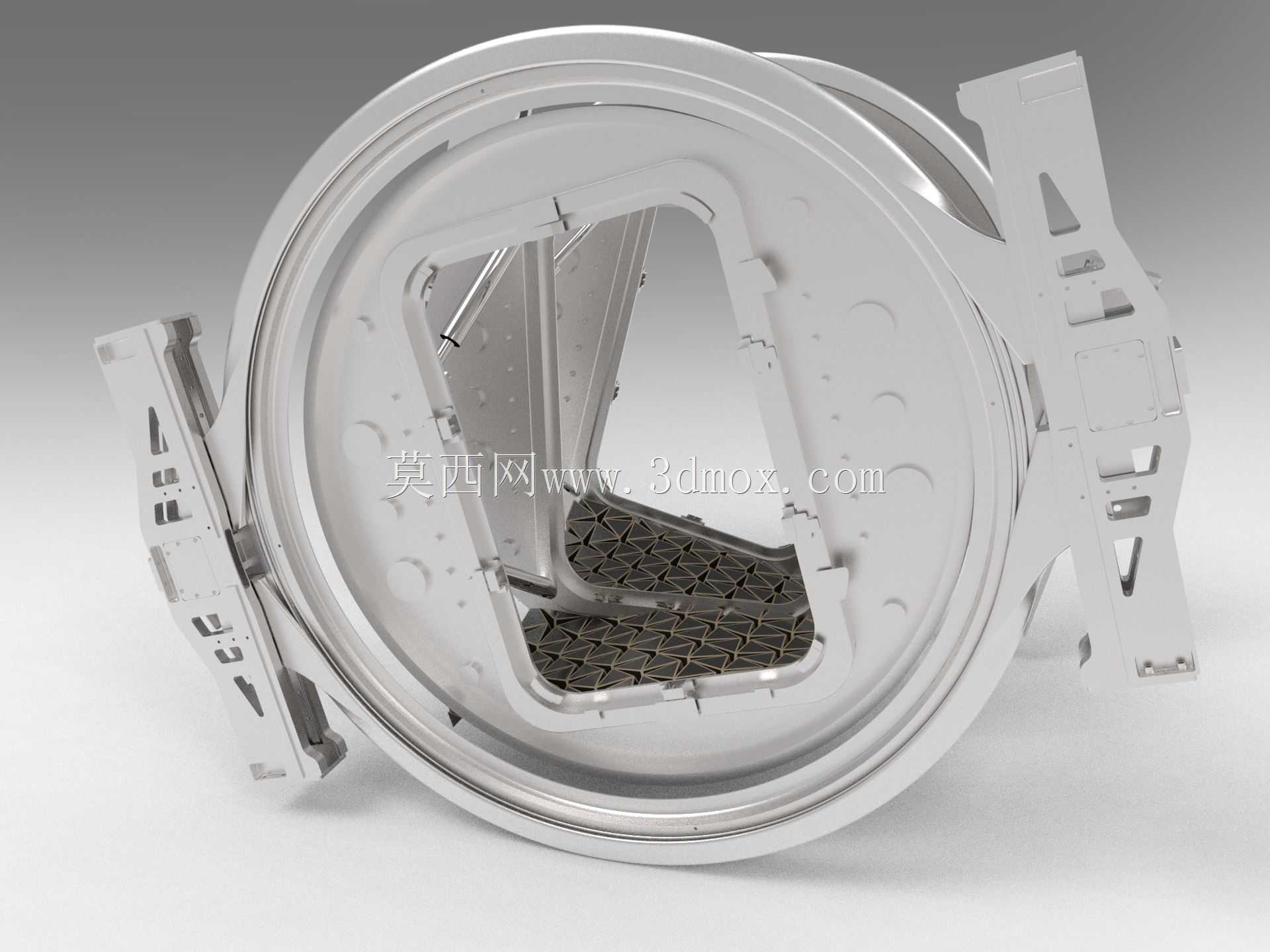

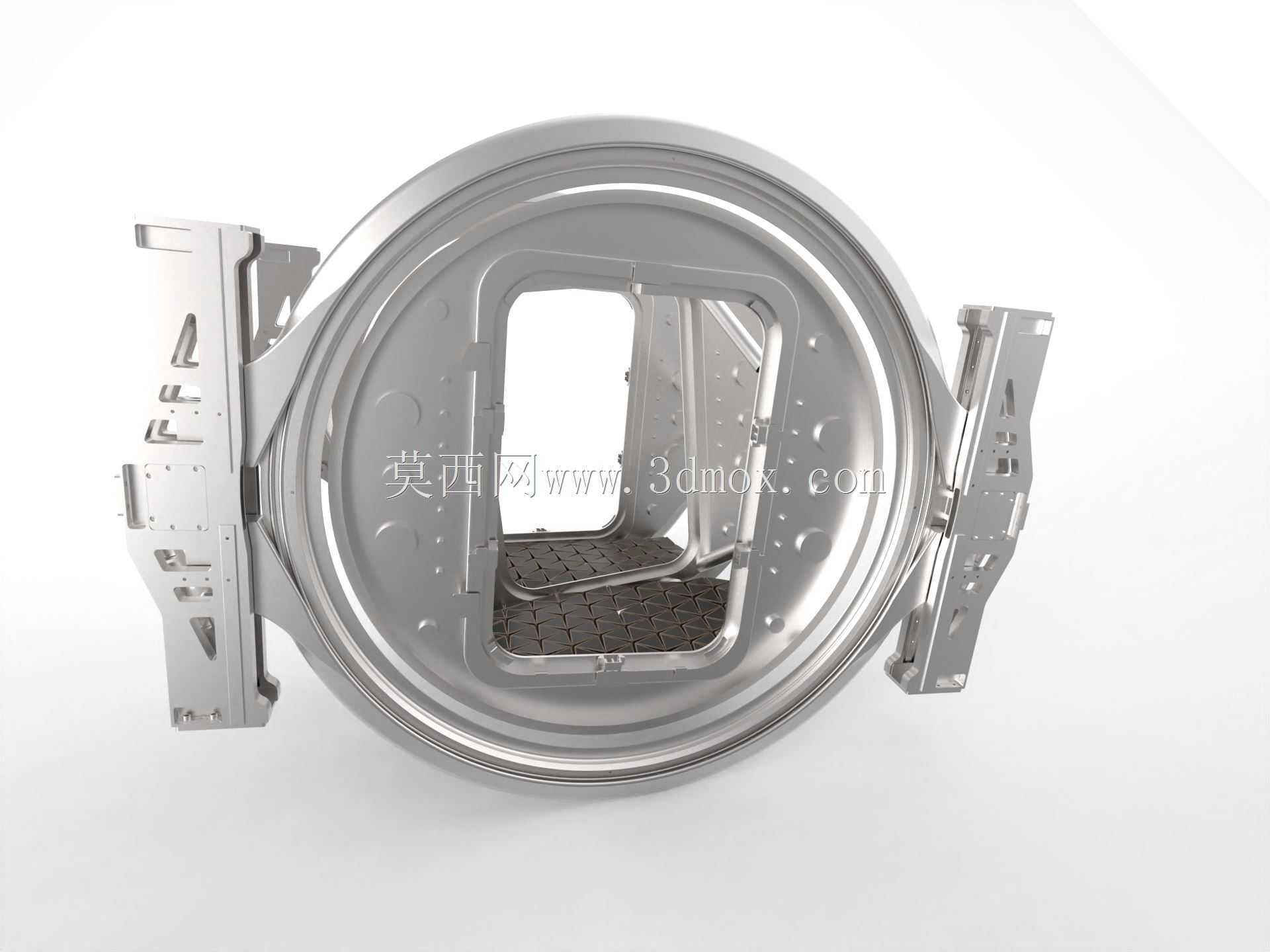

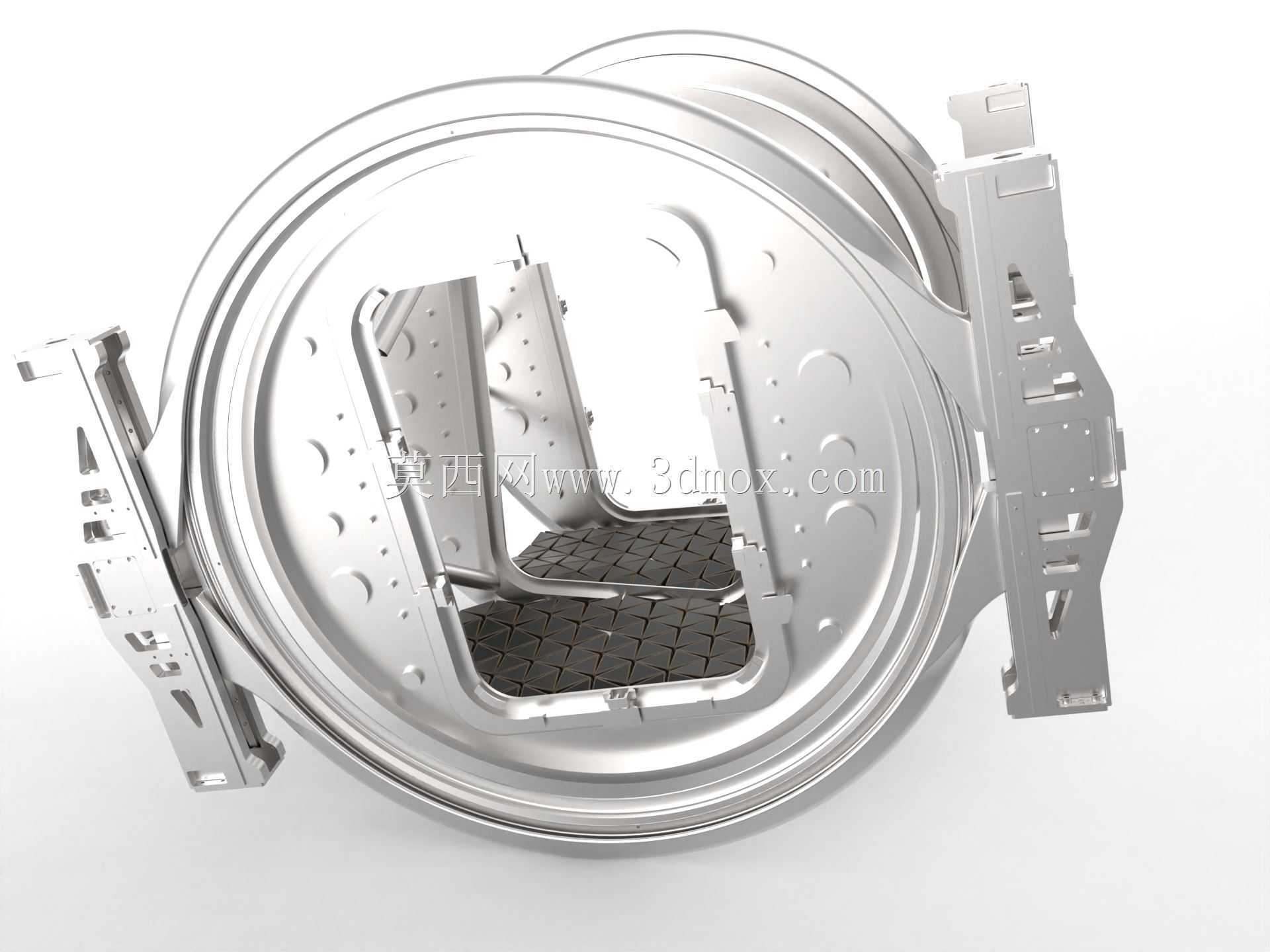

　　偏航三种典型姿态偏移量做了运动学仿真，验证每个折叠单元在极限偏移角度下的运动干涉情况，调整单元铰接点的位置与转动余量，确保在最大偏移角度下，相邻瓷砖单元不会发生硬碰撞，同时拼接缝隙控制在安全范围内，不会出现卡滞异物、夹伤人员的风险；支撑梁的行程设计匹配最大形变高度差，在伸缩全程都能保持稳定的支撑刚度，不会出现行程末端的支撑虚位。从安装边界来看，整个柔性地板模块采用环形安装基座与主体结构连接，基座上预留的安装接口与主体结构的连接点位完全匹配，安装时不需要对主体结构做额外的打孔改造，模块整体的外轮廓尺寸适配标准舱段的内径尺寸，铺装完成后表面与舱内原有固定铺装面保持齐平，不会出现台阶高差；模块的侧边预留有扩展连接接口，

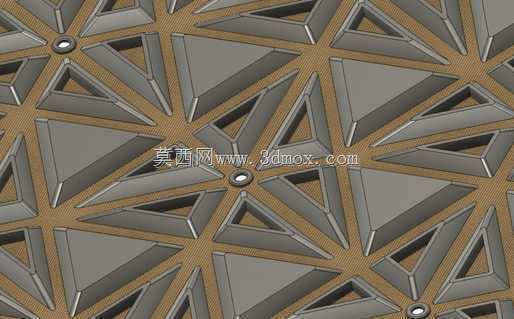

　　可根据实际铺装面积需求拼接多组模块，相邻模块之间的折叠单元能够联动形变，不会在拼接位置出现形变断层。在结构细节处理上，每个瓷砖折叠单元的背面都设计有轻量化的加强筋结构，在保证面层承载强度的同时降低整体重量，适配航天类应用对重量控制的严苛要求；铰接位置采用自润滑的耐磨衬套，长期反复形变过程中不需要额外维护就能保持转动顺畅，不会出现卡滞异响；支撑梁的滑动配合面做了耐磨涂层处理，在伸缩过程中摩擦阻力小，不会因为反复伸缩出现磨损松旷的问题。针对不同的应用场景，该结构还可以调整面层复合瓷砖的材质，比如在民用可展收建筑场景下可采用防滑耐磨的陶瓷面层，在特种装备舱室内可采用具备防静电、电磁屏蔽功能的复合面层，支撑梁的材质也可根据载荷需求选择高强度铝合金或者复合材料，在保证结构强度的前提下匹配不同场景的重量、成本要求。整个结构的运动逻辑经过多轮迭代验证，所有转动副的运动范围都做了机械限位，避免形变超出设计范围导致结构损坏，在正常使用的形变区间内，铺装面的表面平整度始终保持在允许误差范围内，不会因为结构形变影响人员行走或者设备放置的稳定性。
