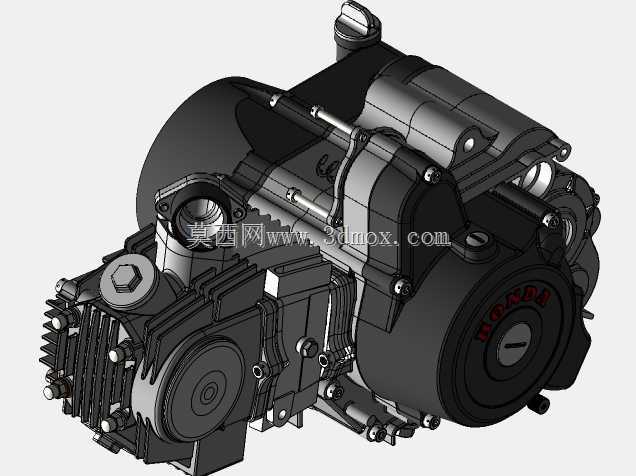

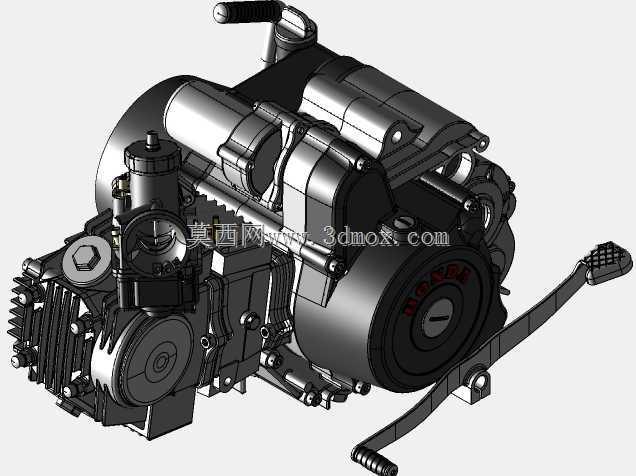

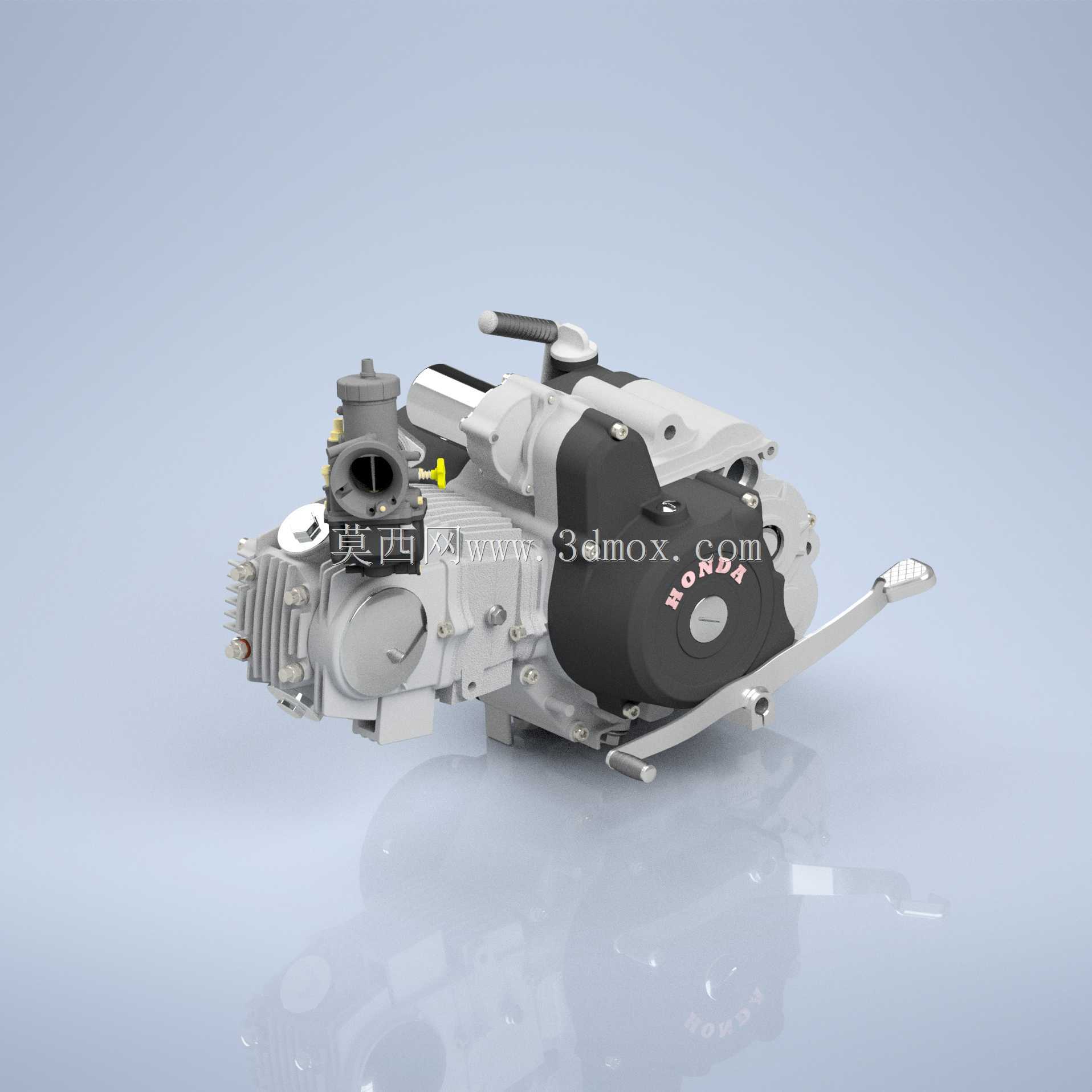

本田Supra100单缸风冷摩托发动机结构

　　这款单缸动力单元主要适配小排量通勤类两轮摩托车，日常承担城乡短途代步、轻型载运的动力输出职能，在东南亚等摩托保有量较高的区域应用十分广泛，对应日常使用中频繁启停、长时间低负荷巡航、维护条件有限的实际工况做了针对性的结构适配。整机采用OHC顶置凸轮轴配气结构，四冲程工作循环搭配空气冷却方案，省去了复杂的水冷管路、水泵与散热腔体结构，整体零部件数量更少，日常维护仅需定期清理散热片缝隙积尘、调整气门间隙即可，对非专业维修场景十分友好。气缸采用垂直倾斜80度的布置方案，缸径与行程参数匹配108.9cc的排量设定，压缩比设定为9.8:1，兼顾低转速扭矩输出与高转速区间的动力延续性，对应8500rpm转速下可输出9.5马力，

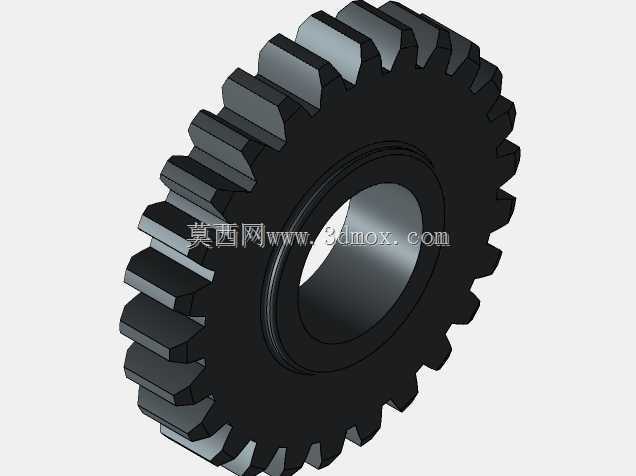

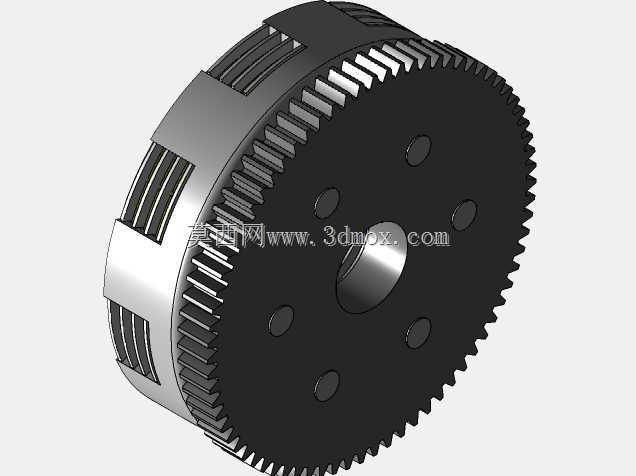

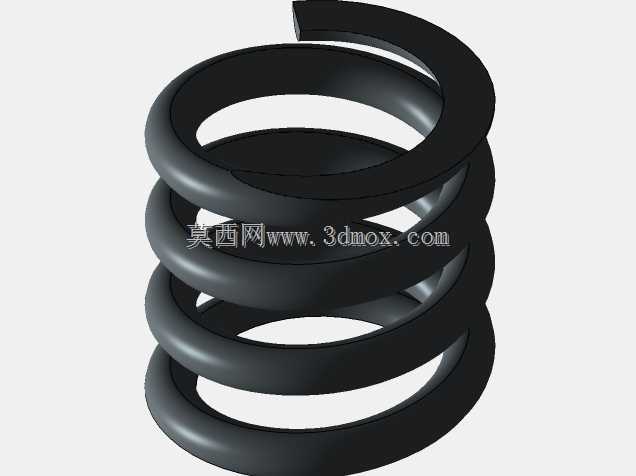

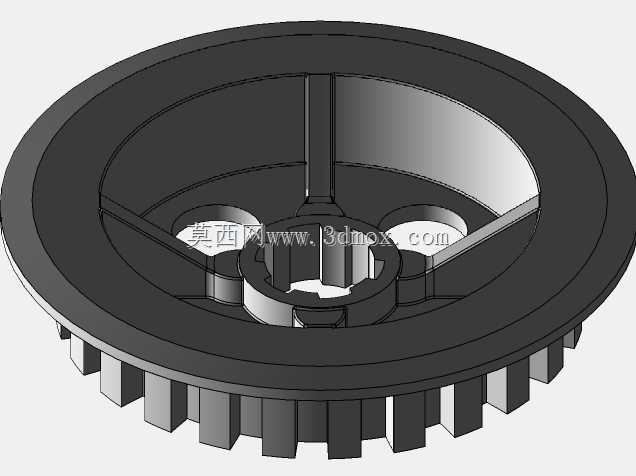

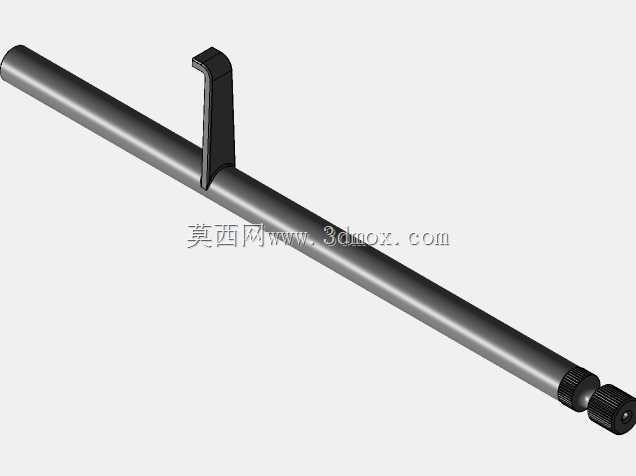

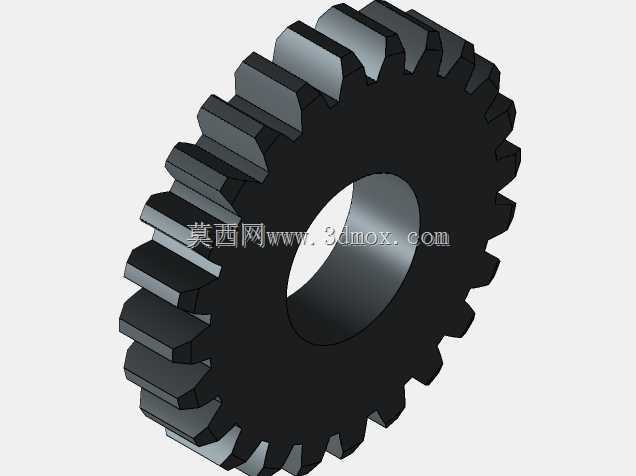

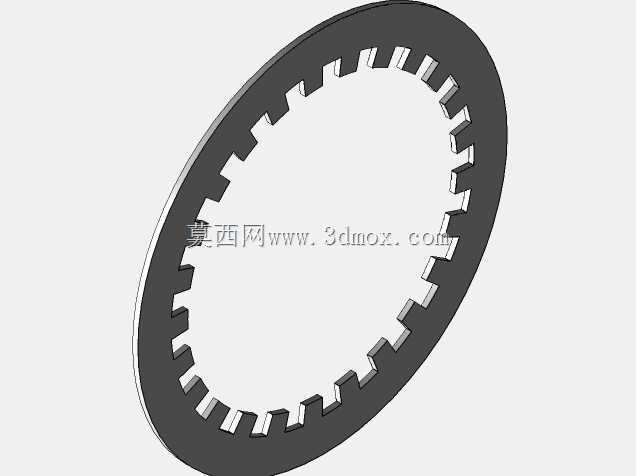

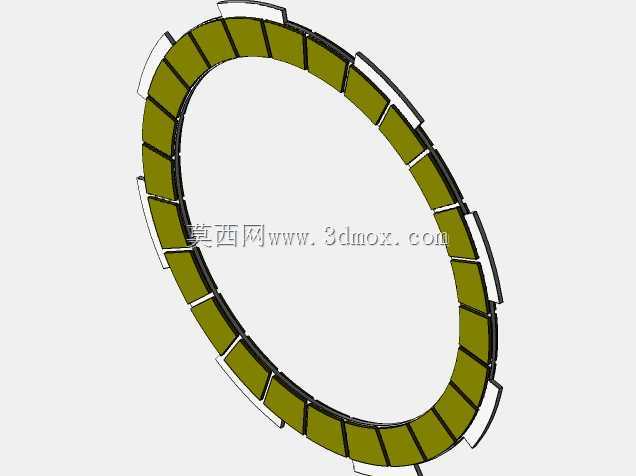

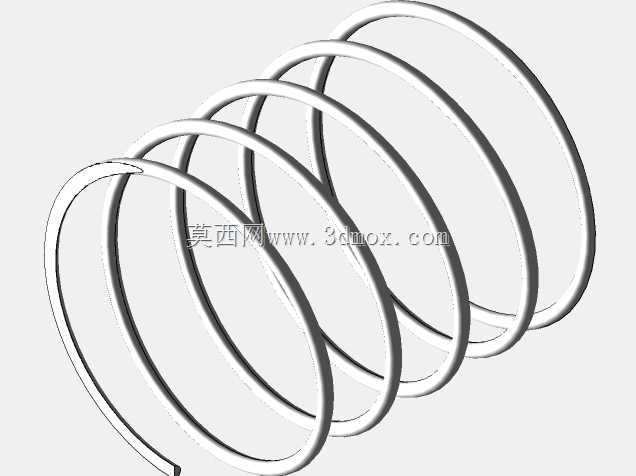

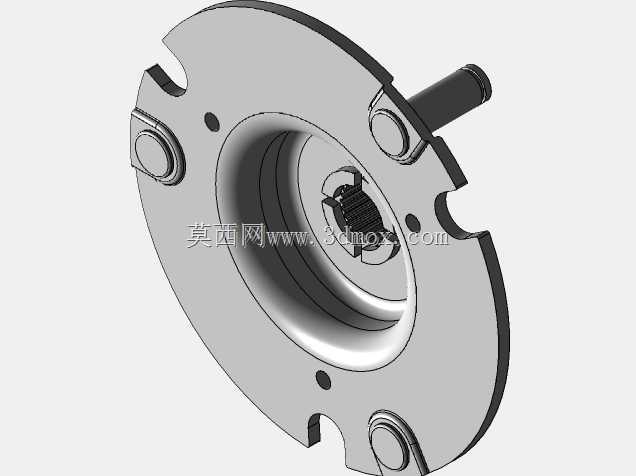

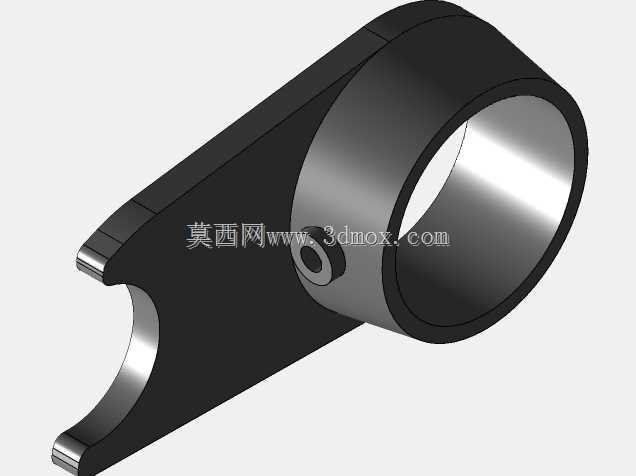

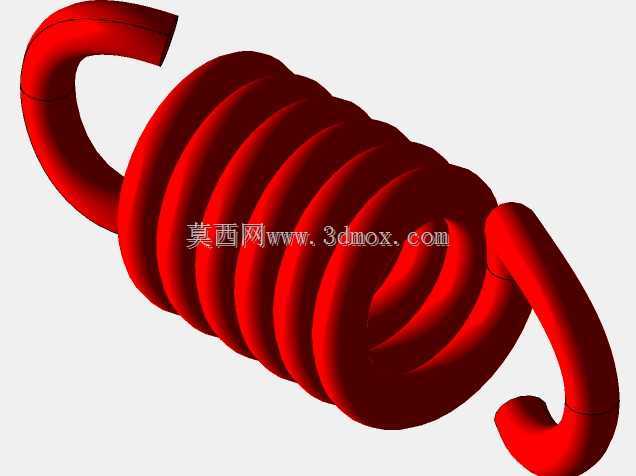

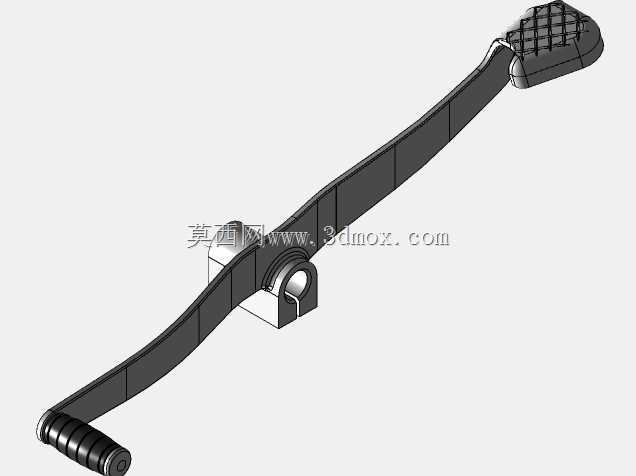

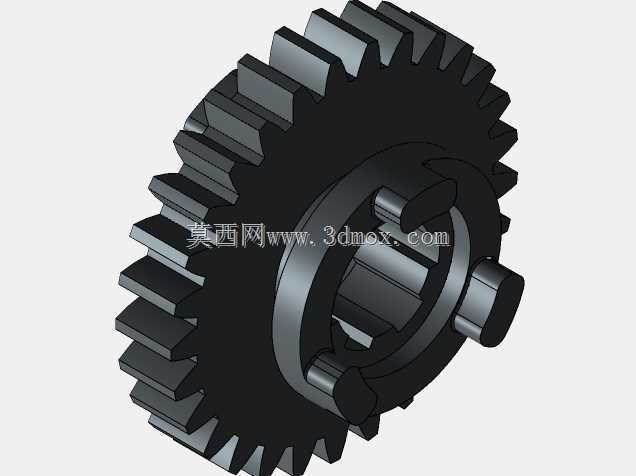

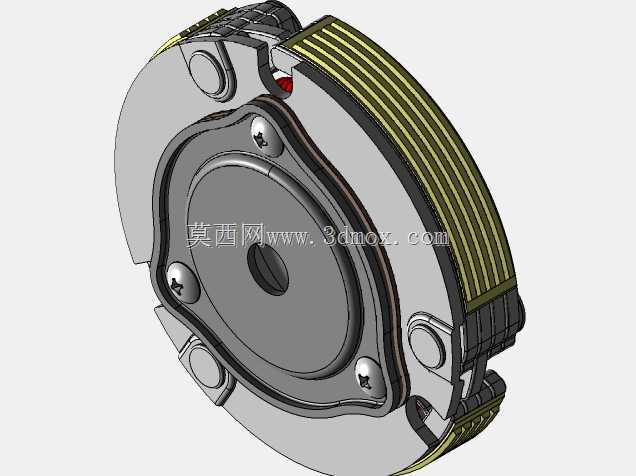

　　6000rpm转速下可释放0.89Kg·m的扭矩，完全满足单人通勤、搭载少量行李的动力需求，0.8L的机油容量设定也降低了日常保养的耗材成本。动力传递端匹配四速旋转式换挡结构，采用N-1-2-3-4-N的循环换挡逻辑，操作逻辑简单易上手，适配新手用户的使用习惯；离合器采用带螺旋弹簧的多片式湿式离合器结构，摩擦片浸泡在机油内工作，接合过程平顺柔和，长时间半联动工况下的磨损量更低，使用寿命更长，同时可有效降低换挡过程中的动力冲击，保护传动系统零部件。启动机构同时保留脚踏反冲启动与电启动双配置，即使在电瓶亏电的极端情况下，也可通过脚踏机构完成启动，适配不同使用场景下的启动需求。整机外部轮廓充分考虑摩托车车架的安装边界，

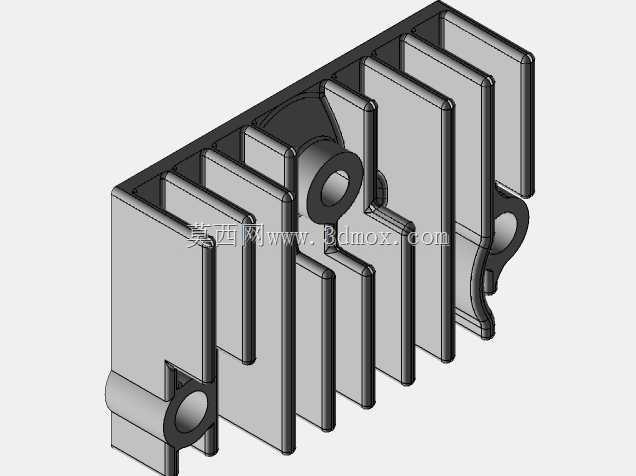

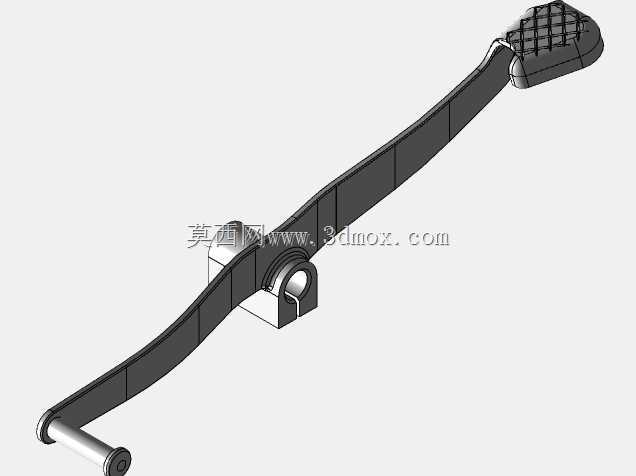

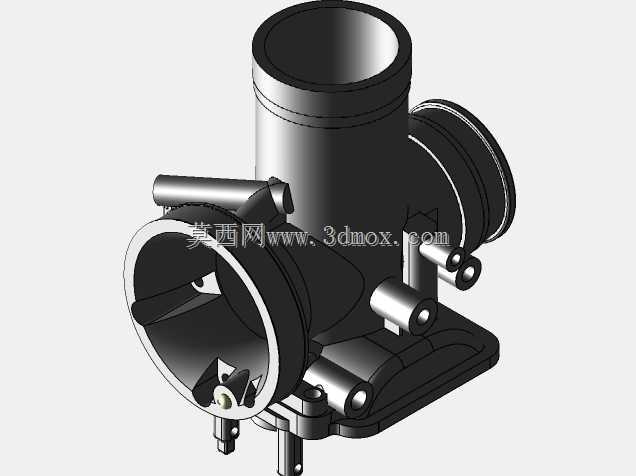

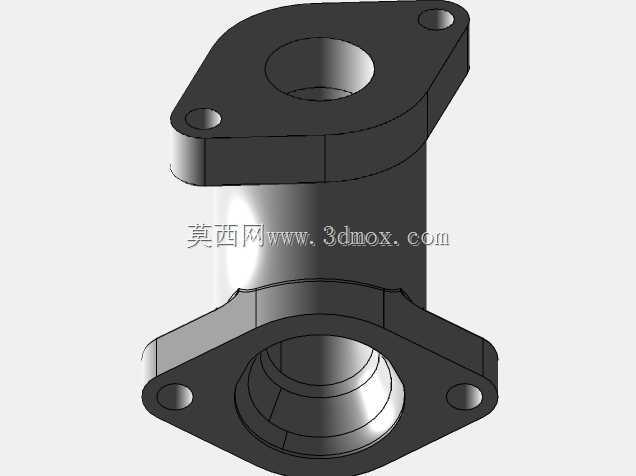

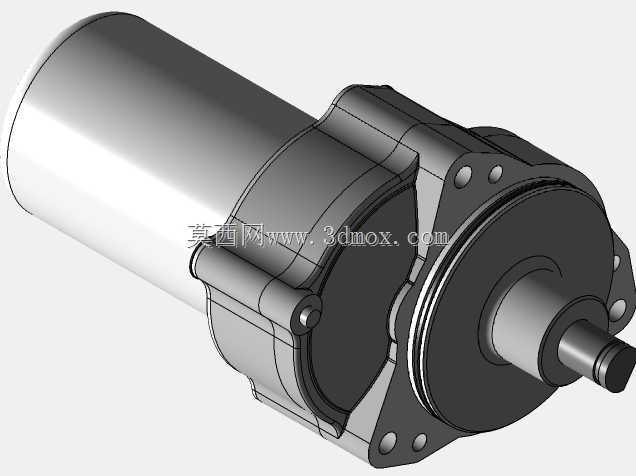

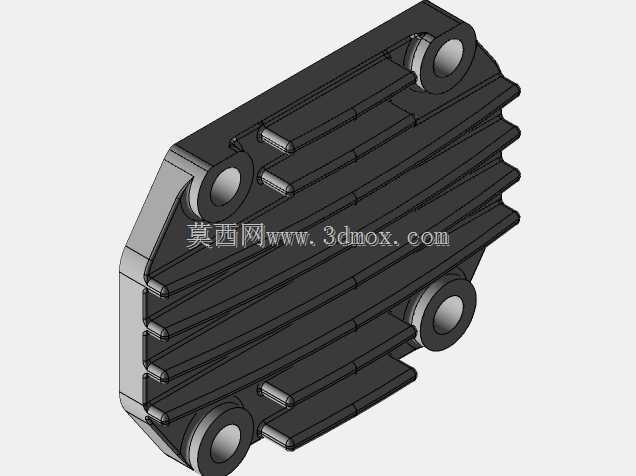

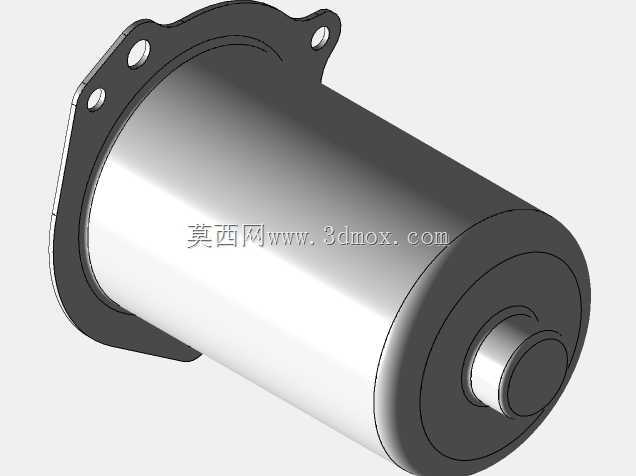

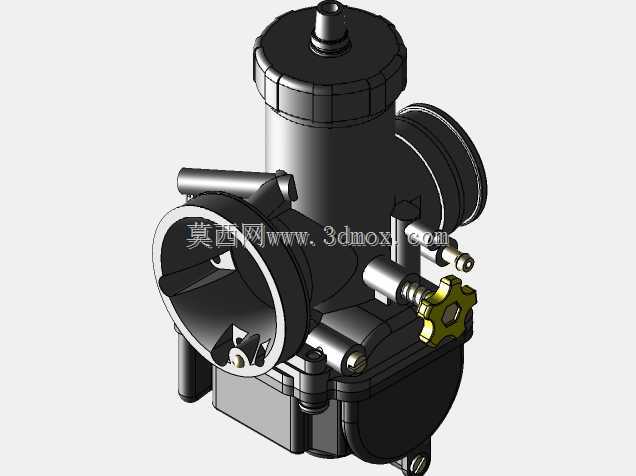

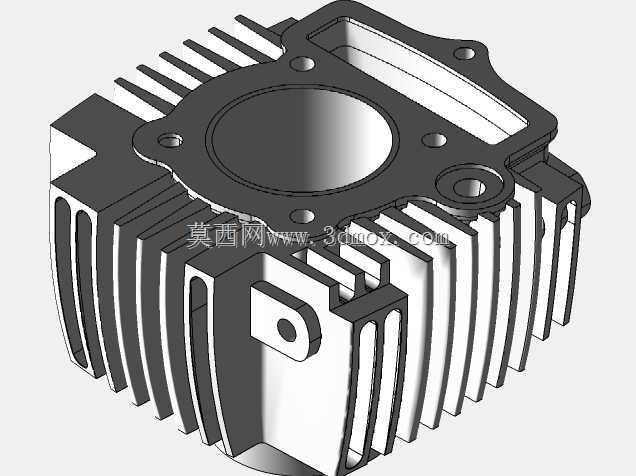

　　散热鳍片沿气缸体轴向均匀布置，在有限的安装空间内最大化散热面积，保证长时间低速行驶、爬坡工况下的散热效率；化油器、启动电机、换挡臂、离合拉线安装位均按照量产车型的装配位置做了精准还原，各外接部件的安装孔位、连接尺寸与实车完全一致，可直接用于摩托车维修教学的结构拆解演示、改装方案的结构验证，也可作为小排量动力单元选型阶段的结构参考，帮助设计人员快速评估动力单元与车架、排气、供油系统的匹配度，缩短整车开发阶段的结构验证周期。
