小型万向联轴器旋转接头结构设计

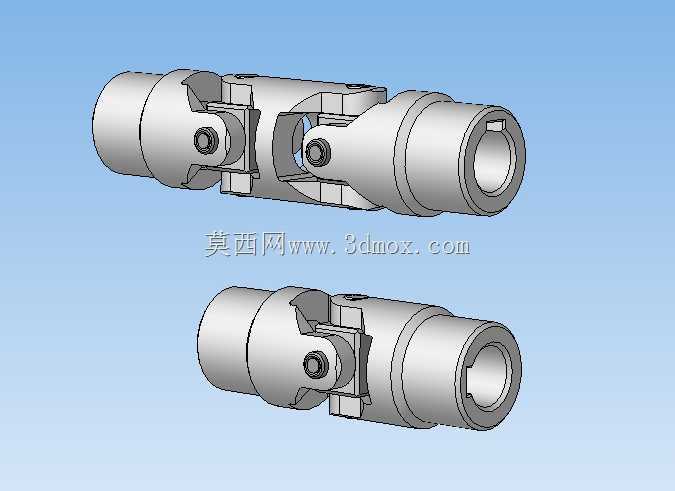

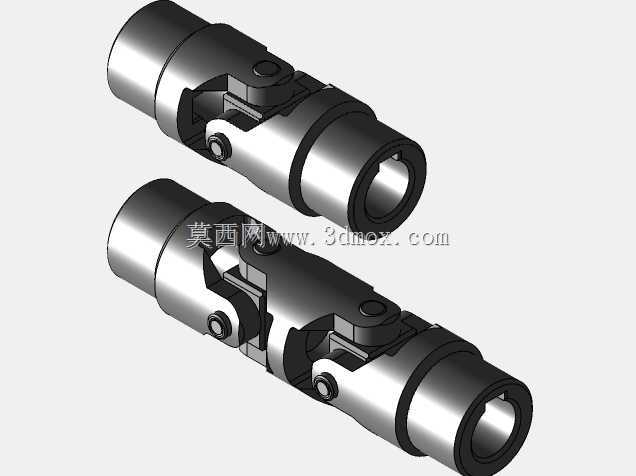

　　这类小型万向联轴器旋转接头，常应用在需要补偿两轴间角向偏移的传动场景中，比如CA6140车床的辅助进给机构、小型自动化设备的交错轴动力传递工位，还有轻工机械里需要小角度变向传递扭矩的传动链路中，能够在两轴存在一定安装同轴度误差、工作中出现相对角位移的状态下，稳定传递旋转扭矩，不会因为轴系的不对中产生卡滞、额外负载激增的问题。从结构设计来看，该接头采用双十字万向节的组合结构，两端为带内孔的轴套结构，可直接与待连接的轴端配合，通过销轴与中间的十字块铰接，十字块的两个垂直方向铰接轴分别对应两端轴套的连接耳，实现两个正交平面内的角度偏转补偿，相比单万向节，双节结构可以让输入轴与输出轴的瞬时角速度保持一致，

　　避免单节万向节传动时存在的转速波动问题，适合对传动平稳性有一定要求的中低转速、小扭矩传动场景。设计过程中，铰接位置的配合间隙需要严格控制，间隙过大会导致传动回程误差增大，影响传动精度，间隙过小则会在偏转时出现卡涩，增大转动阻力，因此铰接销轴与轴套孔的配合一般选用小间隙配合，同时在铰接位置预留润滑脂存储空间，保证长期运转下的磨损量处于可控范围。外形尺寸上，该接头整体为圆柱状对称结构，两端轴套的外径一致，中间铰接段的外径略小于轴套外径，安装时需要预留足够的径向摆动空间，避免联轴器偏转时与周边的机架、护罩等结构发生干涉，两端的内孔为光孔设计，可通过顶丝、键连接或者抱紧的方式与轴端固定，适配直径16mm的轴端连接，额定传递扭矩为1.

　　27Nm，选型时需要核对传动链路的峰值扭矩，避免过载导致铰接销轴变形或者断裂。在实际设备装配中，这类联轴器的安装不需要严格保证两轴的绝对同轴，允许两轴存在一定的角向偏移量，能够降低轴系的装配精度要求，减少装配工时，同时在设备运行过程中，可以吸收轴系因为热变形、机架受力变形产生的相对位移，保护两端的支撑轴承、驱动电机等核心部件，避免因为附加径向力导致轴承过早失效、电机轴变形等问题。建模过程中，需要重点保证铰接位置的运动自由度符合实际工况，各部件的配合面尺寸准确，还原实际装配时的间隙状态，方便后续做运动仿真验证，检查偏转过程中是否存在结构干涉，确认最大允许偏转角是否满足设计要求。
