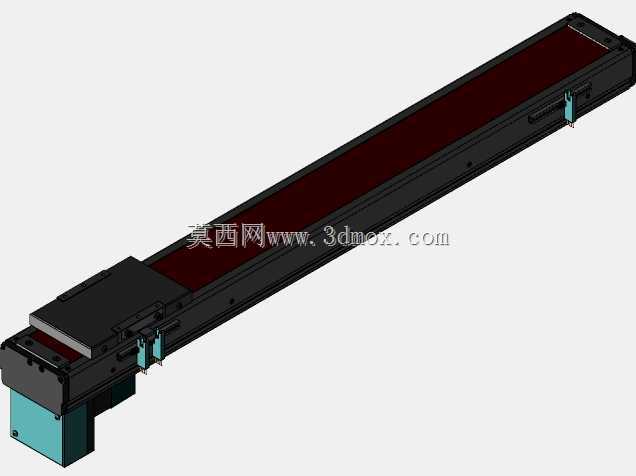

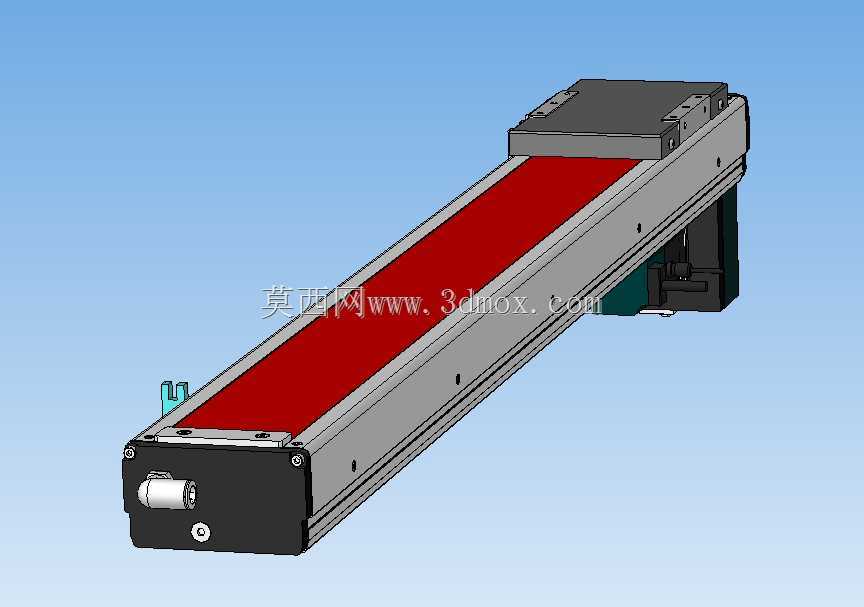

700mm行程底部驱动线性滑台模组

　　这款底部驱动的线性运动模组，有效行程覆盖700mm区间，在3C电子装配、光伏组件搬运、小型工件上下料场景中适配性极强，很多桌面式自动化工位做短距离精准往复输送时，都会优先选用这类结构紧凑的滑台。从结构设计逻辑来看，驱动电机布置在滑台本体底部而非端部，能大幅压缩模组整体的轴向安装长度，对于安装空间轴向尺寸受限的设备布局来说，这种结构能有效节省设备排布空间，避免端部电机突出带来的干涉问题。滑台的运动部分采用内嵌式直线导轨做导向支撑，配合同步带或者丝杆传动结构（根据具体负载选型匹配），滑座上的安装面预留了标准螺纹孔阵列，方便直接搭载工装夹具、吸盘或者小型作业执行端，不需要额外做转接板加工，能减少设计环节的额外工作量。从安装边界来看，

　　模组本体采用铝合金挤压型材做主体基座，型材本身的平直度能保证运动过程中的直线精度，基座两侧预留了T型槽安装位，既可以从底部锁付固定在设备机架上，也可以通过侧面压块实现侧装、倒装等多种安装姿态，适配不同设备的布局需求。滑台的两端设置了硬限位挡块与缓冲结构，避免运动超程时出现硬碰撞损坏传动部件，侧面的密封钢带能阻挡车间内的粉尘、切削碎屑进入导轨和传动腔内部，延长日常维护的周期，在机加工自动上下料、点胶工位往复移动、检测设备探头平移这类工况下，这种密封结构能有效降低异物进入导致的卡滞风险。设计这类模组三维模型时，需要重点核对滑座运动到两端极限位置时的安全间隙，底部电机的安装凸台尺寸要和所选电机的法兰尺寸完全匹配，避免实际装配时出现电机轴和传动轮不同心的问题，同时要预留出传感器安装槽位，方便用户加装原点、正负限位的光电开关，不用后期在型材上额外打孔加工。
