带制动功能的HF-KP43B交流伺服电机结构

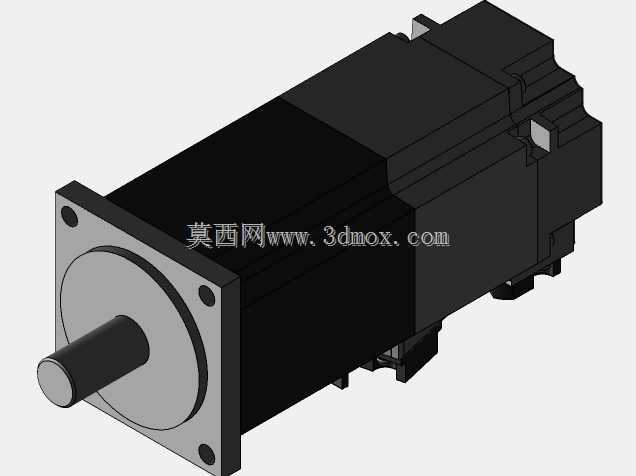

　　这款带制动器的交流伺服电机，核心适配高精度点位控制、转速闭环调节的工业传动场景，在数控车床进给轴、自动化装配线定位模组、包装机械送料机构、工业机器人关节驱动等需要精准停位、防止断电溜车的工况中应用广泛。不同于普通开环步进电机，该款伺服电机自带的电磁制动器可在动力切断瞬间完成轴系锁止，避免垂直安装的负载因重力下滑，或是高速运转的传动机构在急停指令下出现过冲偏移，保障设备运行的位置精度与操作安全。从结构设计来看，电机本体采用方形法兰安装端面，端面上预留四个对称分布的安装通孔，输出轴为单键连接的圆柱轴伸，轴径、法兰安装孔距、轴伸长度均匹配通用伺服安装尺寸规范，可直接替换同功率等级的常规伺服产品，无需额外修改安装支架的孔位与配合尺寸。

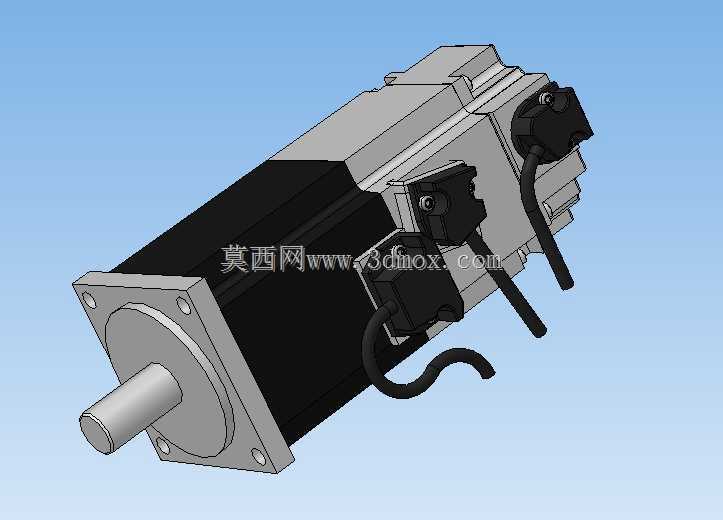

　　电机尾部集成的制动模块与动力、编码器接线座采用侧出式布局，三个航空接插件分别对应动力输入、编码器信号反馈、制动器供电回路，接线端做了防呆卡扣设计，避免现场接线时出现插错针脚的问题，线缆引出方向预留了足够的弯曲半径空间，不会因设备走线弯折导致线缆护套磨损。设计过程中，制动器的摩擦副与电机后端盖做了同轴度公差约束，制动时抱闸间隙控制在合理区间，既保证制动时的锁止扭矩足够克服负载惯量带来的冲击，又避免正常运转时摩擦片拖滞增加电机空载损耗。电机外壳采用散热筋结构优化，连续额定运转时的外壳温升控制在绝缘等级允许范围内，编码器端的密封结构可阻挡车间环境中的金属碎屑、切削液雾气进入码盘腔，适配机加工车间存在少量油污、粉尘的现场使用环境。

　　安装边界上，电机本体的径向最大尺寸不超过法兰对角线长度，轴向总长度包含制动模块与接线座的突出部分，在做设备布局时，接线侧需要预留至少线缆弯曲半径两倍的操作空间，方便后期维护时插拔接插件，输出轴与负载连接时推荐采用弹性联轴器，抵消安装时的少量同轴度误差，避免轴系承受额外径向力导致轴承过早磨损。
