带制动功能的行星减速伺服电机结构

　　这款集成制动单元的行星齿轮传动电机，常被应用在需要精准停位、断电防溜的自动化传动场景中，比如机床上下料机械手的关节驱动、输送线的精准分度工位、垂直升降类负载的动力输出端，能在断电瞬间锁止输出轴，避免负载位移引发的工位偏移、工件坠落等生产风险。从结构设计逻辑来看，电机本体与行星减速段采用法兰直连的集成式布局，省去了额外的联轴器连接环节，既压缩了整体轴向安装尺寸，也减少了传动链上的同轴度误差累积，输出端的方形安装法兰预留了均匀分布的螺栓过孔，能直接适配设备安装面板的螺孔布局，不需要额外加工转接板，降低现场安装的适配工作量。行星减速段采用多级内齿圈与行星轮啮合的传动结构，传动比设定为i=5，属于低减速比大扭矩输出的配置，

　　能将伺服电机的高转速低扭矩输出转化为低转速大扭矩的动力输出，匹配中低速重载的传动需求，齿轮啮合副的间隙控制在极小范围内，能保证正反转切换时的传动精度，满足点位控制类设备的重复定位要求。集成的制动器布置在电机非输出端侧，采用失电制动的结构逻辑，设备通电时制动器线圈吸合摩擦片解除锁止，电机可正常运转，设备断电或触发急停信号时，摩擦片在弹簧力作用下压紧锁止转子，直接锁止电机输入端，相比在输出端加装制动单元的结构，锁止所需的制动力矩更小，制动响应速度更快，也不会对减速段的齿轮造成额外冲击载荷。从安装边界来看，电机本体的接线端子布置在侧方，预留了足够的线缆弯折空间，不会与周边安装的其他部件产生干涉，输出轴采用圆柱光轴带键槽的结构，

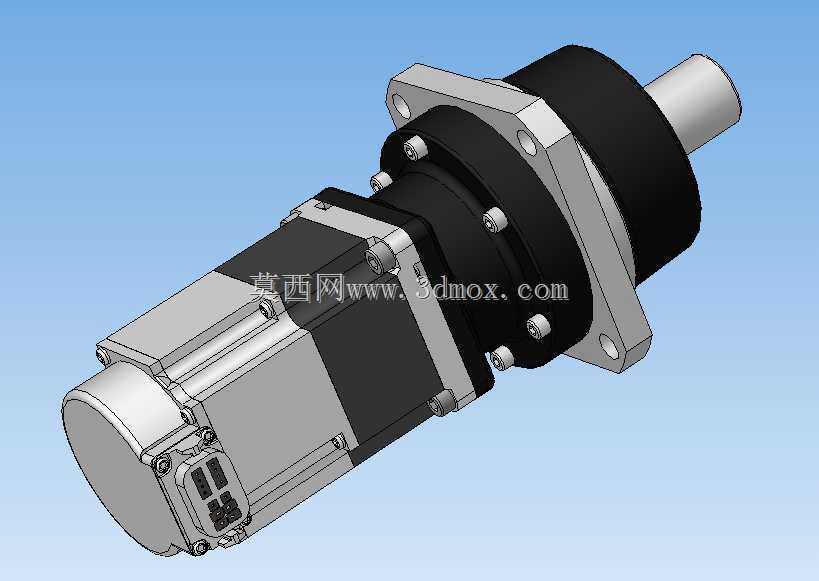

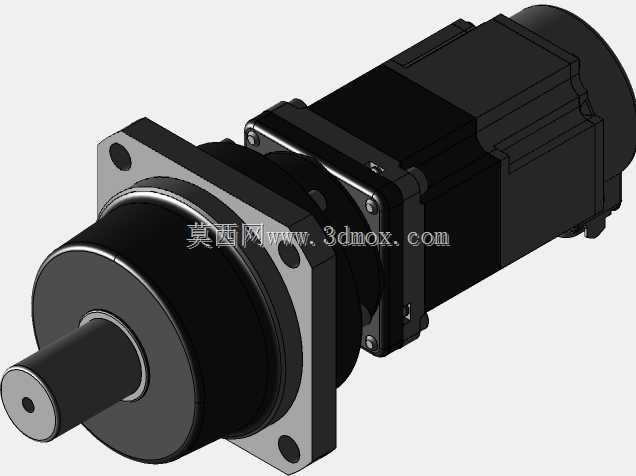

　　能通过键连接传递扭矩，适配带轮、齿轮、联轴器等多种外接传动件的安装需求，整体外壳采用拼接式密封结构，能阻挡车间环境中的金属碎屑、切削液飞溅进入电机内部，适配机加工车间、自动化装配线等多类工业现场的使用环境。在建模过程中，所有螺栓孔位、轴段直径、法兰安装距的尺寸都严格按照实物测绘参数还原，每一处密封槽、接线端子的定位凸台、制动器的散热筋结构都做了等比例复刻，能直接用于设备布局阶段的干涉检查、安装工位的空间预留校核，也能作为同类集成式制动减速电机的结构设计参考，帮助结构工程师快速完成动力单元的选型匹配与布局设计，减少前期建模的重复工作量。
