小型万向联轴器旋转接头结构设计

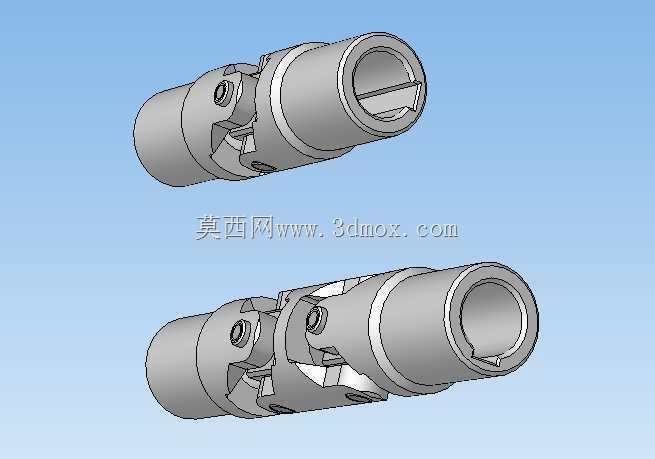

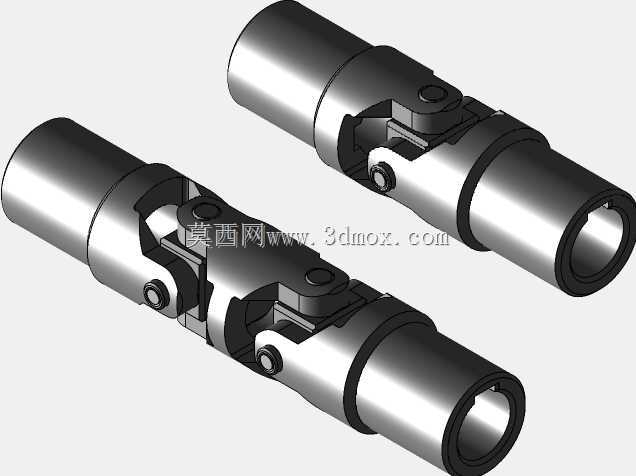

　　这款小型万向联轴器旋转接头，主要面向小扭矩精密传动场景设计，可在两轴存在一定角度偏差的工况下完成旋转动力与介质的同步传输，常见于小型机床进给机构、精密检测设备转台、轻工包装机械的动力输出端，也可适配小型流体管路的旋转连通需求，解决固定管路随旋转部件扭转破损的问题。从结构设计来看，该部件采用双十字万向节的核心结构，相比单节万向节可实现等角速传动，避免单节结构在偏角传动时出现的转速波动问题，降低传动过程中的振动与冲击，适配转速更高、传动平稳性要求更严的工况。两端轴孔采用键槽连接形式，可与标准d18规格的输出轴直接配合，键槽尺寸符合通用传动件公差要求，安装时无需额外定制转接轴，降低现场适配成本。中间铰接部位采用销钉铰接配合，

　　铰接处预留合理的配合间隙，既保证两轴存在3°以内偏角时可灵活偏转无卡滞，又不会因间隙过大导致传动回程误差超标，满足精密传动的精度要求。整体外形采用圆柱式一体化结构，最大外径控制在合理范围，安装时径向占用空间小，可适配安装空间局促的紧凑型设备布局，轴向总长度经过优化，在保证铰接偏转角度足够的前提下尽可能缩短轴向尺寸，避免过长的悬臂结构导致轴端受力变形。外壳与内部铰接件采用同材质金属结构，表面无多余凸起结构，旋转过程中不会与周边管线、结构件发生干涉，安装时可直接通过两端轴孔与设备轴系对接，无需额外设计复杂的安装支架。在功能实现上，该结构除了传递旋转扭矩外，中空的轴孔设计可同时贯通流体介质，实现旋转状态下的气、液介质输送，

　　扭矩传递能力覆盖1.27Nm级别的小功率传动场景，适配小型伺服电机、步进电机的输出端传动需求。设计过程中针对铰接部位的磨损问题，在铰接接触面预留了润滑脂存储槽，可在装配时填充润滑脂，降低长期运转时的铰接磨损，延长部件的维护周期，同时整体结构无易损的橡胶密封件外露，可适配多粉尘、少量切削液飞溅的车间加工工况，不会因外部杂质进入铰接部位导致卡滞。
