外螺纹杆端关节轴承系列三维结构

　　杆端关节轴承是机械传动系统中承担铰接、摆动、角度补偿功能的核心连接件，这类带外螺纹安装端的杆端轴承，在自动化生产线连杆机构、工程机械操作连杆、机床进给调节机构、农业机械悬挂铰接点、物流设备转向连接部位都有广泛应用，能够在存在一定安装角度偏差、运行中存在往复摆动的工况下，稳定传递径向与轴向复合载荷，避免刚性连接带来的应力集中问题。

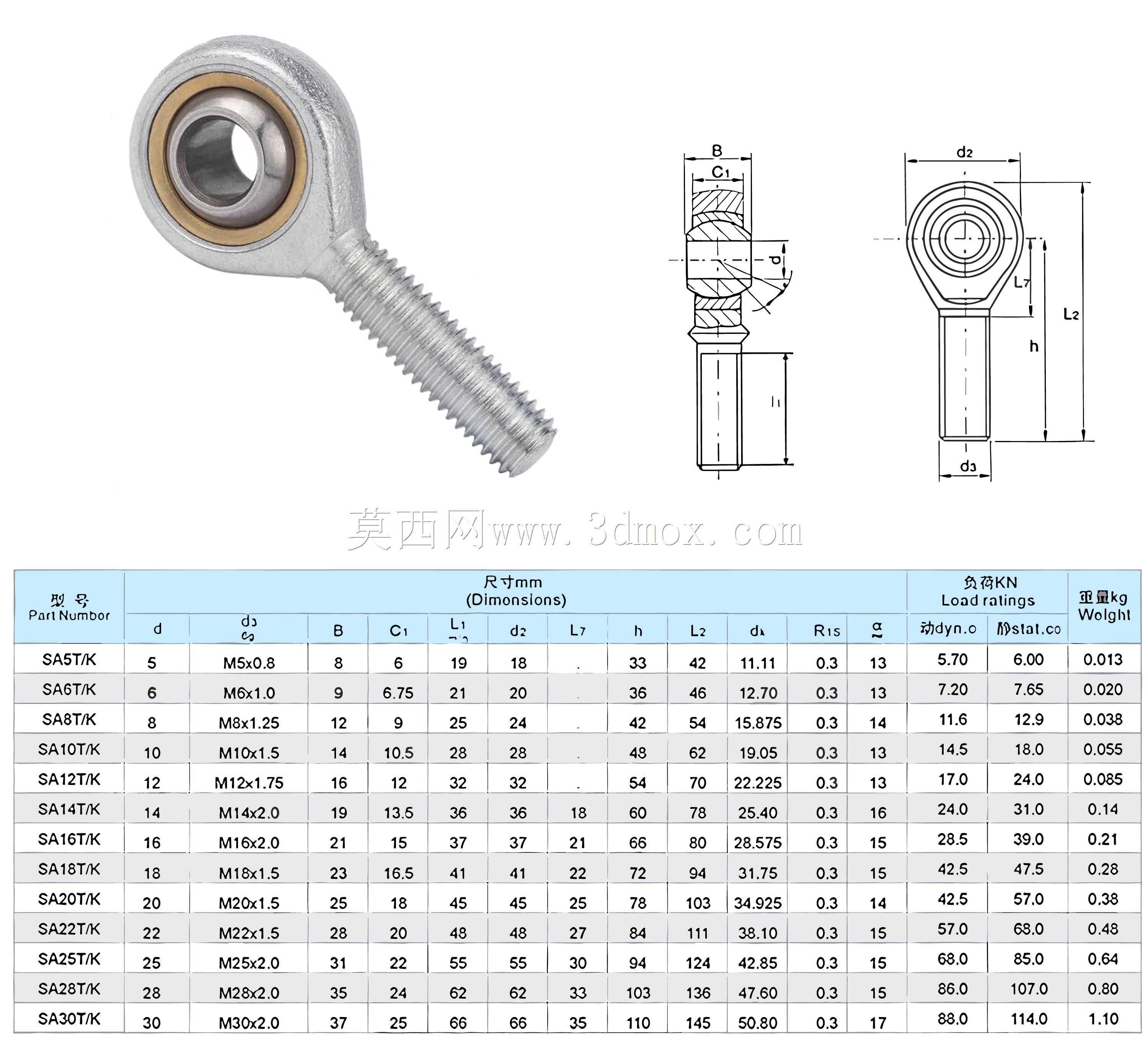

　　本次构建的系列杆端轴承模型，覆盖了常用的全规格尺寸段，每个规格都单独配置了完整的参数化特征，建模时严格参照行业通用的安装边界尺寸：外螺纹段的公称直径、有效旋合长度、杆身与轴承头的过渡圆角、内圈的孔径公差带、轴承头的外径与总长度都按照实际量产零件的尺寸链做了匹配，安装时无需额外调整配合尺寸，可直接将螺纹端旋入对应内螺纹的安装座，内圈通过销轴与被连接件完成铰接，能够适配不同载荷等级的铰接场景。

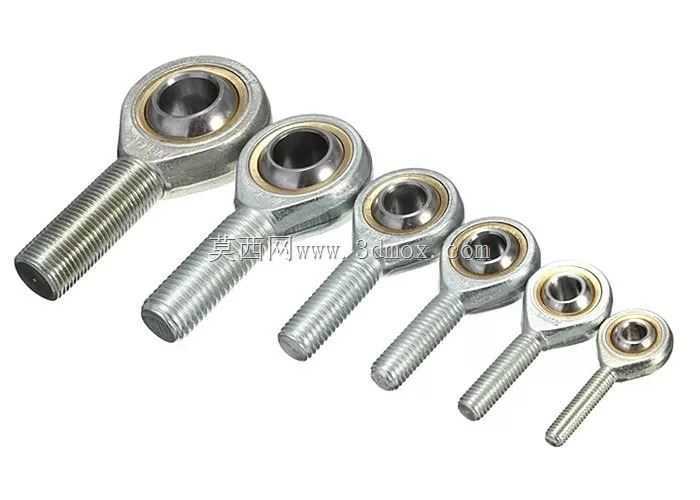

　　设计过程中重点还原了杆端轴承的核心结构特征：轴承外圈与杆身采用一体化锻造结构的形态，内圈与外圈之间的自润滑衬层做了分层特征处理，螺纹段的牙型、收尾退刀结构都按照机械加工的实际工艺做了还原，没有做过度简化，方便结构工程师在做整机装配校核时，直接检查安装间隙、摆动角度范围，避免出现机构运动时的干涉问题。不同规格的轴承按照载荷等级做了尺寸梯度区分，小规格型号适配轻载的操纵连杆、检测设备调节机构，大规格型号可用于重载的工程机械臂铰接、重载输送线张紧机构连接，所有规格的安装接口都符合通用互换要求，选型时可直接根据安装空间、载荷大小匹配对应规格，无需重新绘制基础轮廓。

　　建模时对轴承的摆动极限角度做了运动仿真匹配，内圈可相对于外圈实现最大倾斜角度的摆动，完全还原实际零件的运动自由度，装配到整机模型中时，可直接用于运动仿真分析，验证连杆机构的行程范围、角度补偿能力，减少设计阶段的选型失误。
