全地形车前防护保险杠结构设计方案

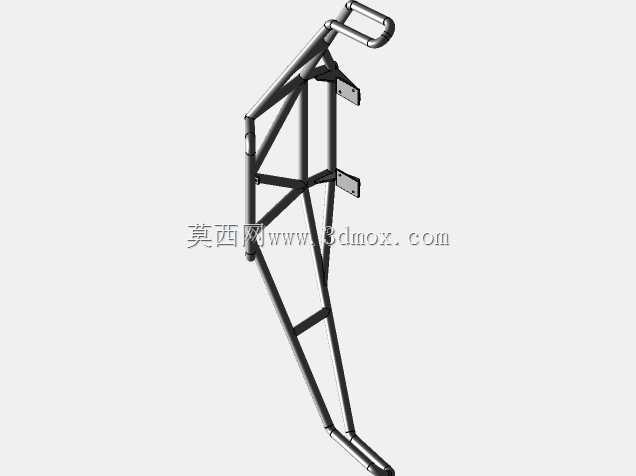

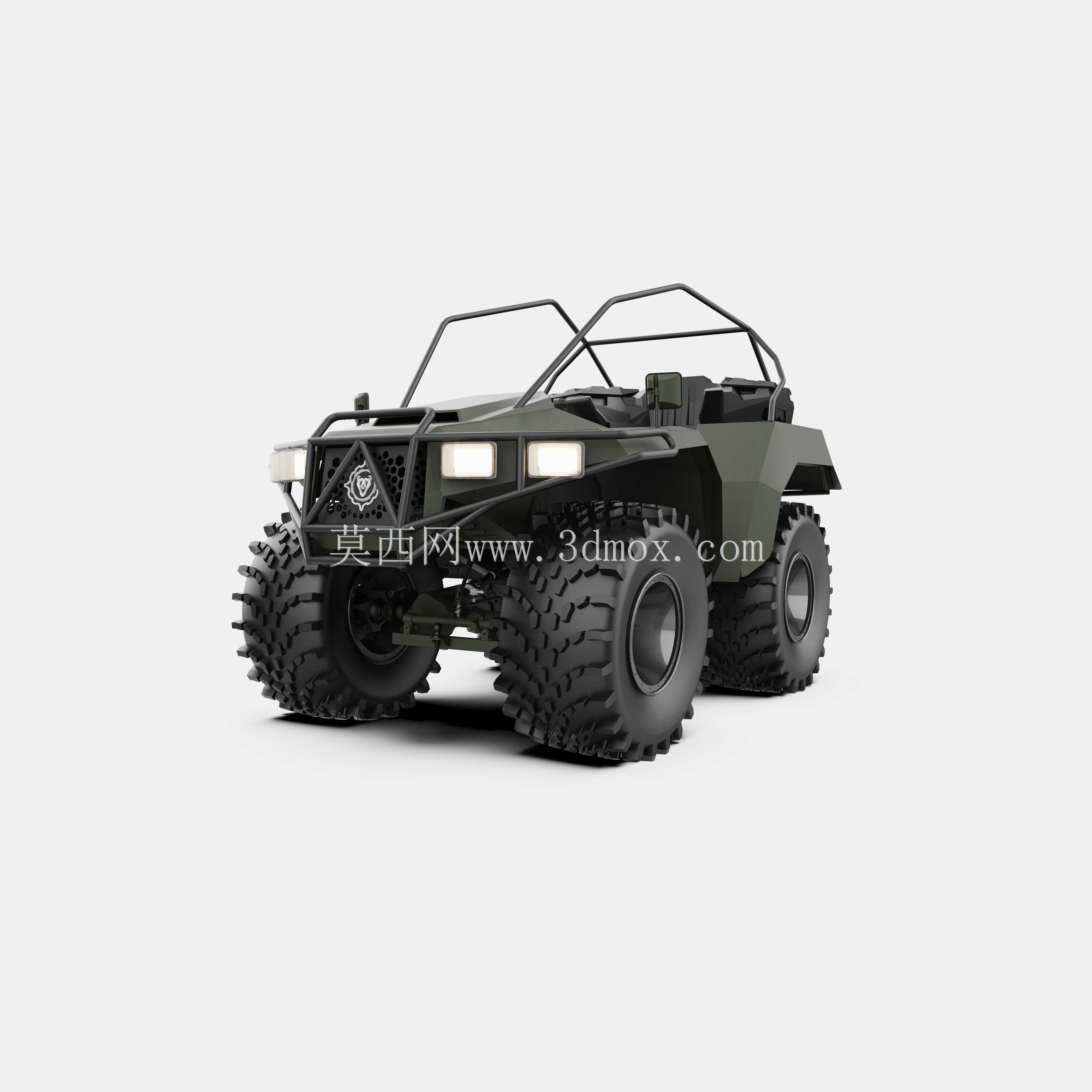

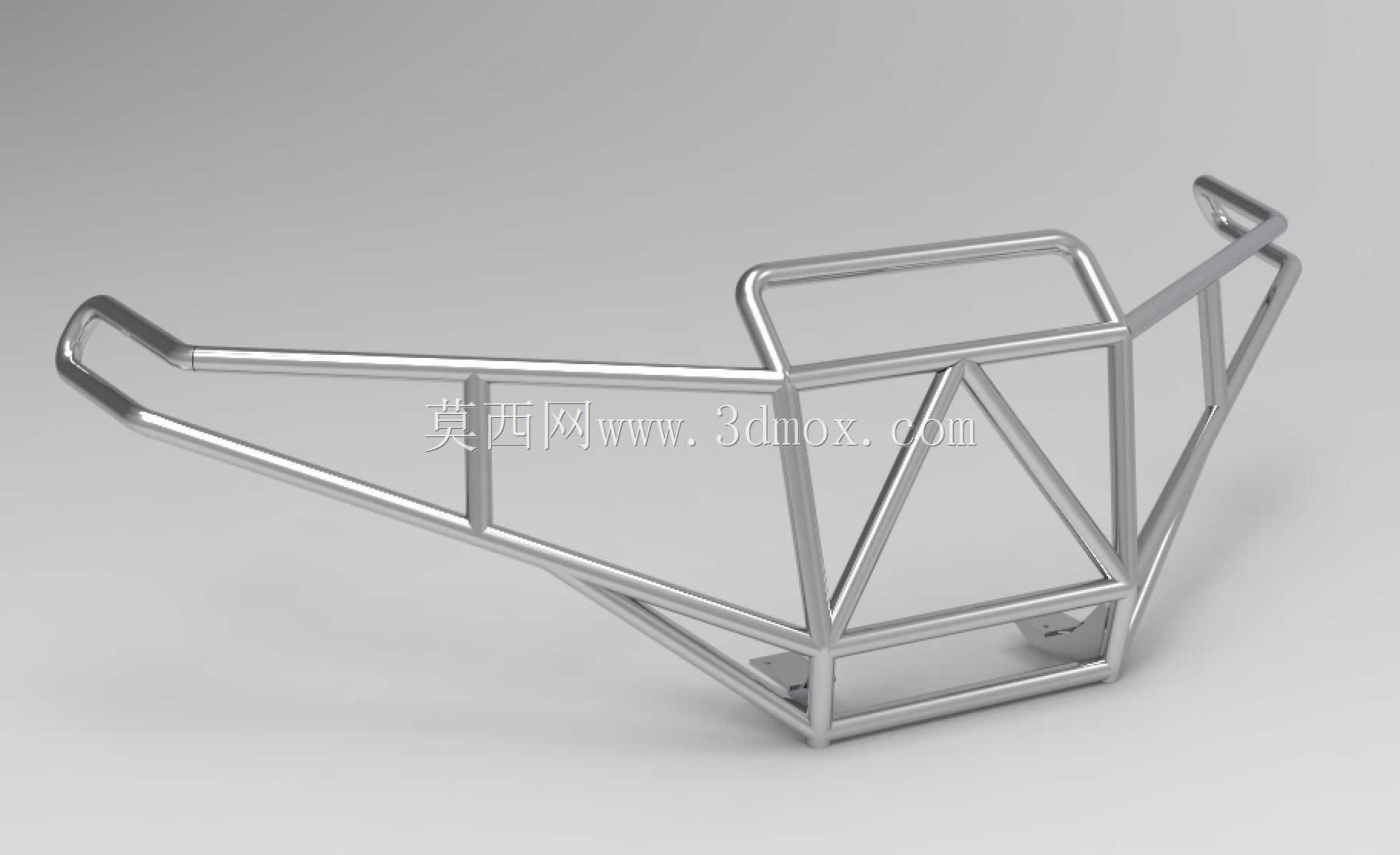

　　这款防护构件主要适配非道路用全地形作业车辆，这类车辆常出没于山地巡检、林区作业、野外勘探、户外救援等复杂非铺装场景，行驶过程中极易遭遇路面凸起石块、倒伏树干、硬质灌丛的正面撞击，前防护杠作为车头首道防护屏障，核心作用是将撞击载荷均匀分散至车架前部的安装纵梁，避免撞击力直接作用于车头散热模块、照明组件与转向拉杆等关键部件，降低复杂路况下的车辆故障概率。从设计逻辑来看，这款前杠采用了上下分层的承载结构，上层主横梁采用大截面异型管弯折成型，管体走向完全贴合ATV车头的外轮廓弧度，既保证了足够的正面碰撞吸能行程，又不会超出原车的宽度边界，避免在林间穿行时剐蹭两侧树干；两侧的延伸支臂向后下方倾斜，直接对接车架前部的原有安装孔位，

　　安装时无需对原车车架进行打孔焊接，适配性更强，也方便后期维护更换。杠体中部预留了辅助照明组件的安装位，可根据作业需求加装射灯，同时中部的格栅式结构既可以阻挡行驶中卷起的碎石击打散热片，又不会阻挡车头的进风通道，保证散热系统的正常通风效率。下层的副防护梁位置更贴近地面，主要用于阻挡路面飞溅的硬质异物，同时可作为简易牵引点的安装基座，满足野外场景下的临时拖拽需求。在安装边界的把控上，这款前杠的整体突出量控制在原车前部轮廓外120mm范围内，不会过度增加车辆的接近角损失，保证车辆爬坡时的通过性；两侧的安装支臂共设置6个固定点位，分别对应车架纵梁的上下安装面，螺栓连接采用防松自锁结构，可承受大冲击载荷下的连接强度要求，

　　避免长时间颠簸后出现连接松动。杠体的边角位置全部做了圆弧过渡处理，没有尖锐外凸结构，既避免野外作业时剐蹭周边植被，也能降低碰撞时对外部物体的二次伤害。从结构强度设计来看，主横梁的管壁厚度经过载荷校核，在正面以20km/h速度撞击固定硬质障碍物时，杠体可通过自身形变吸收大部分冲击能量，不会将载荷直接传递至车架主体造成车架变形，同时形变区域不会侵入车头内部的部件安装空间，保证碰撞后核心部件仍可正常工作。
