高精度直驱式伺服回转工作台结构设计

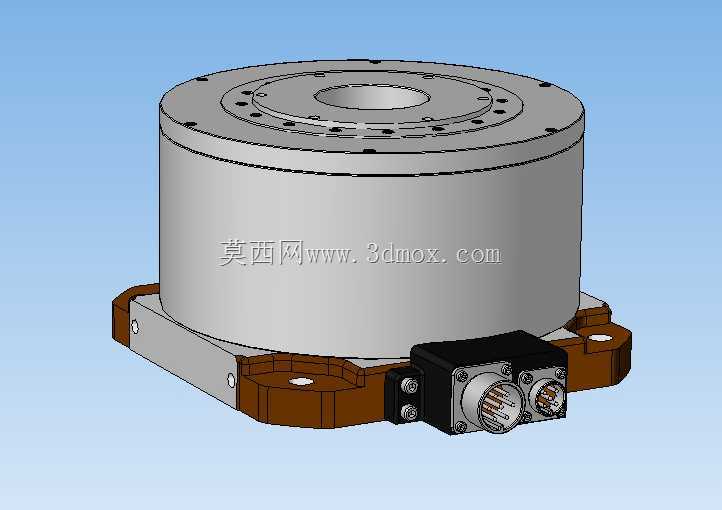

　　这款直驱伺服转台在结构设计上完全摒弃了传统蜗轮蜗杆、齿轮减速的传动链路，将伺服驱动单元的输出转矩直接作用于回转承载台面，从根源上消除了传动间隙带来的回程误差，在多工位精密装配、精密磨削加工、光学元件检测对位这类对角度定位精度要求达到角秒级的场景中，能够稳定保持重复定位精度，不会因为长期运行的传动件磨损出现精度衰减。从安装适配维度来看，转台底部采用带定位销孔的分体式棕色安装支座，支座上预留的沉头安装孔可以直接和机床工作台、自动化设备的安装基板配合，安装时不需要额外加工转接板，只要保证安装面的平面度在0.02mm以内，就能避免转台本体受安装应力影响出现回转跳动。转台主体的圆柱形外壳采用一体化铸铝结构加工，侧壁厚度经过有限元校核，

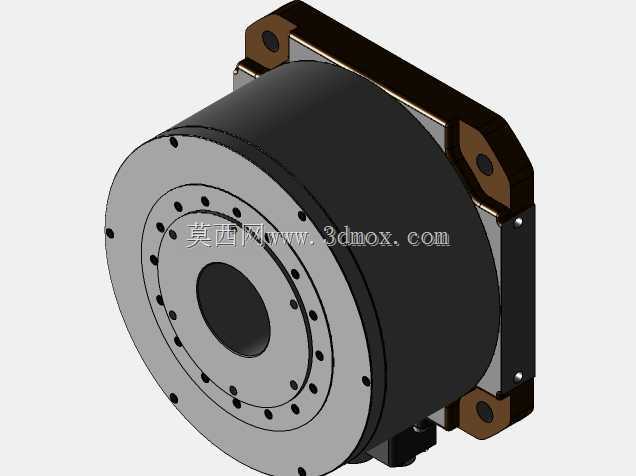

　　既能够在48Nm额定输出扭矩的负载下保持足够的结构刚性，避免高速启停时的壳体形变，又能控制整体重量，方便在移动工位、龙门设备的滑枕末端这类对负载重量敏感的安装场景使用。转台侧面集成的双航插接口分别对应动力供电与编码器信号反馈，接口位置做了凸台防护设计，安装线缆时不会因为线缆弯折拉扯导致接口松脱，航插本身的密封等级可以适配车间内有少量切削液飞溅的加工环境，不需要额外加装防护挡板。回转台面采用中空式结构设计，中心的通孔可以走气路、电路或者穿过待加工的长轴类工件，在做回转类零件的圆周检测、多面加工时，管线不会随着转台回转出现缠绕，台面上均匀分布的螺纹孔与定位销孔，可以直接适配通用夹具、定制工装的安装，不需要二次加工台面。在实际选型适配时，

　　要注意转台的径向与轴向跳动参数，这款转台的回转支承采用高精度交叉滚子轴承，能够同时承受轴向载荷、径向载荷与倾覆力矩，在搭载偏心负载做高速分度时，不会出现台面翘曲的问题，比传统采用深沟球轴承的转台承载能力提升40%以上。设计阶段还做了本体的动平衡校正，转台在最高额定转速下运行时的振动幅值控制在0.003mm以内，不会因为自身振动影响加工或检测的精度，配套的编码器采用高分辨率绝对值式，断电后可以记忆当前位置，重新上电不需要做回零操作，能够缩短设备的启动准备时间，在自动化产线的多工位轮转场景中，可以有效减少工位切换的辅助时间。
