金属板材卷制加工用三辊弯辊设备结构设计

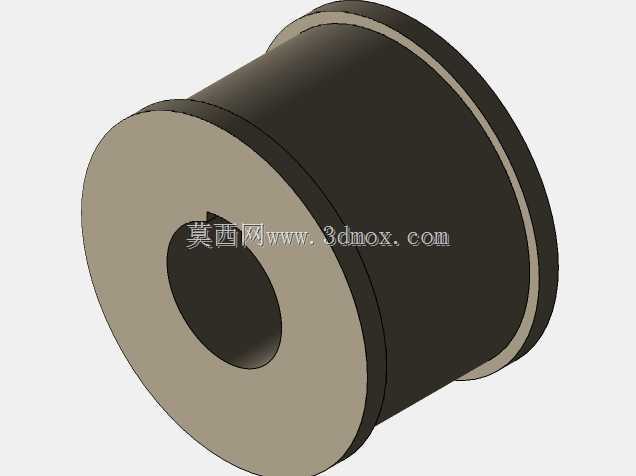

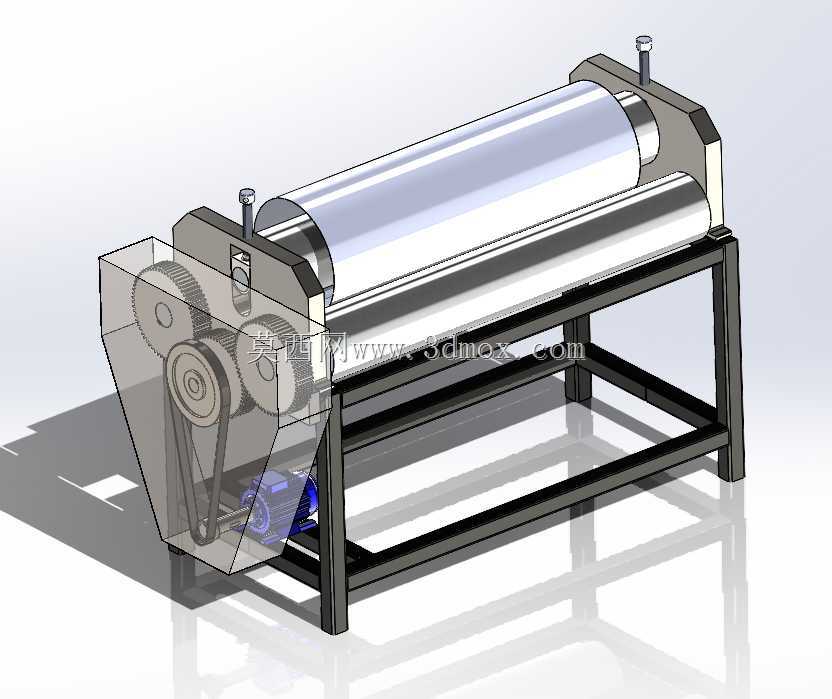

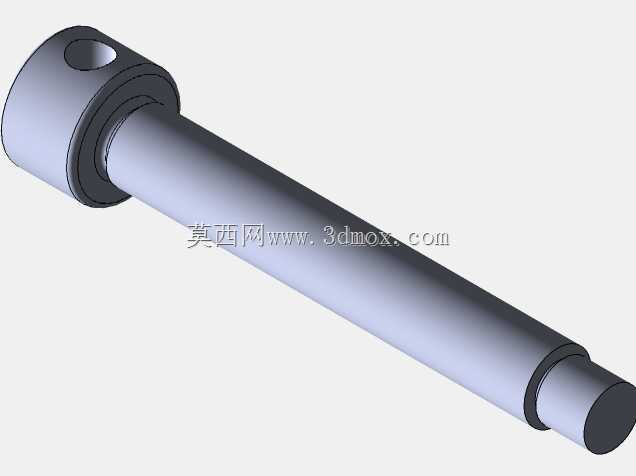

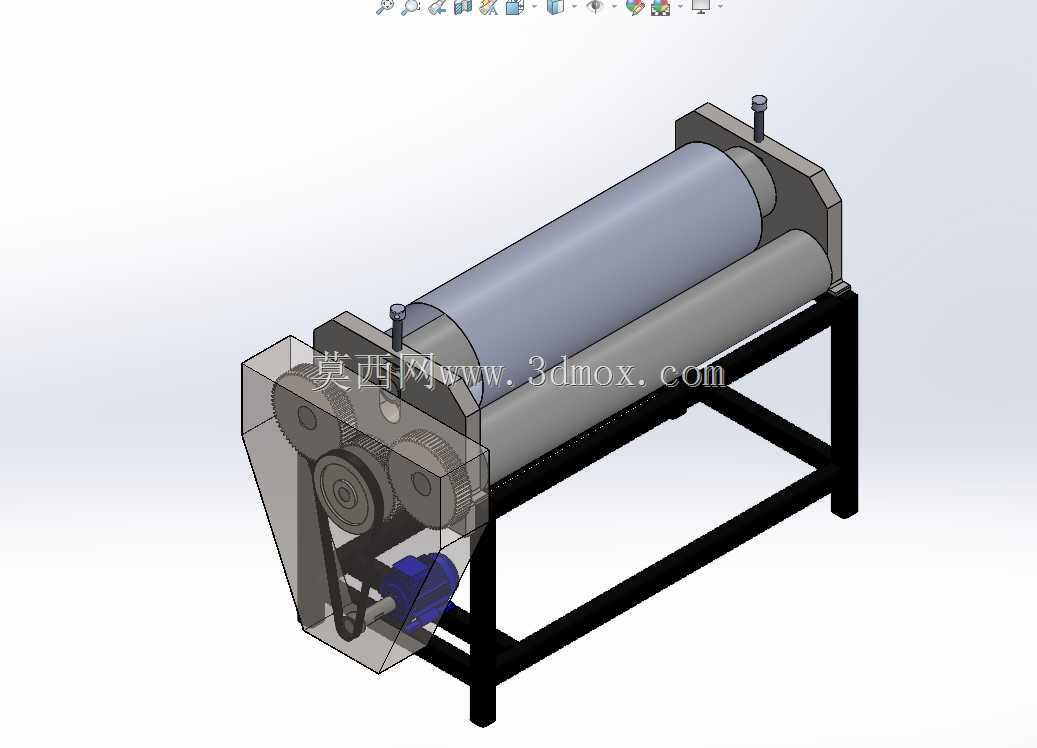

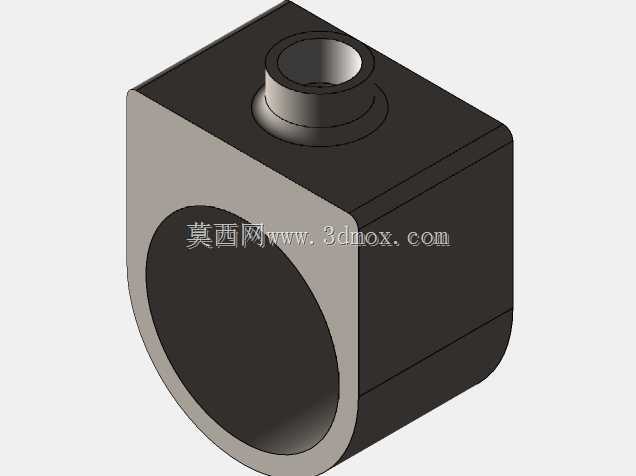

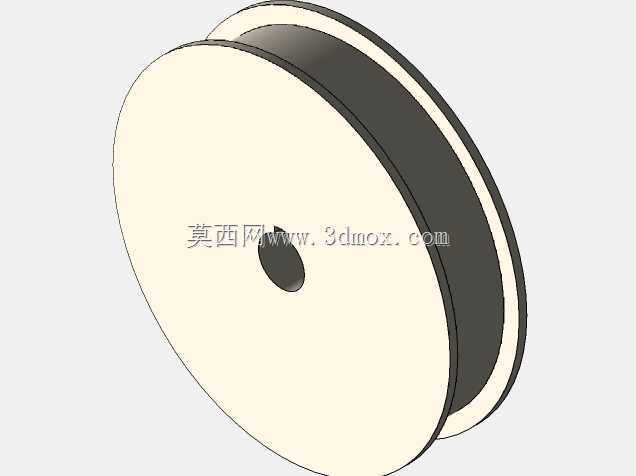

　　这款弯辊设备主要面向金属板材成型加工场景，在建筑钢结构预制、金属罐体加工、通风管道制作、五金型材卷制等生产环节承担核心成型工序，可将定尺金属平板通过连续辊压弯曲，加工成不同曲率的弧形板、圆筒件或锥度构件，替代传统分段压型的低效加工方式，减少板材拼接焊缝，提升成型件的结构整体性。设备采用三辊对称式辊压结构，上辊作为主压下辊，两端设置手动调节螺杆结构，可根据待加工板材的厚度、目标弯曲半径调整压下量，适配不同规格的碳钢板、不锈钢板、铝合金板的冷弯成型需求，下辊为主动传动辊，通过侧部的齿轮减速机构传递扭矩，带动板材匀速进给，保证辊压过程中板材受力均匀，避免局部应力集中导致的板材变形、起皱缺陷。传动端采用带轮与齿轮组组合的减速结构，

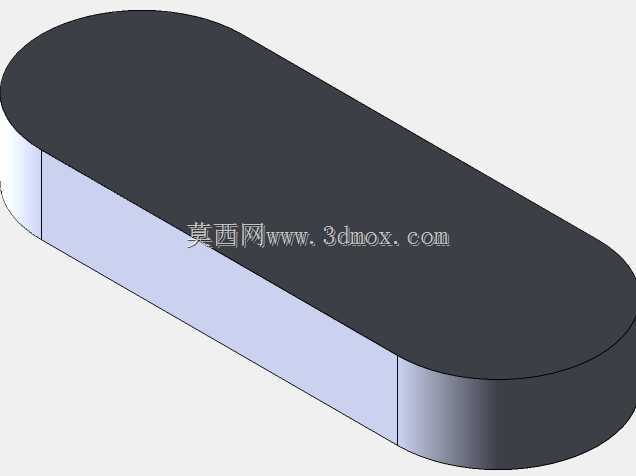

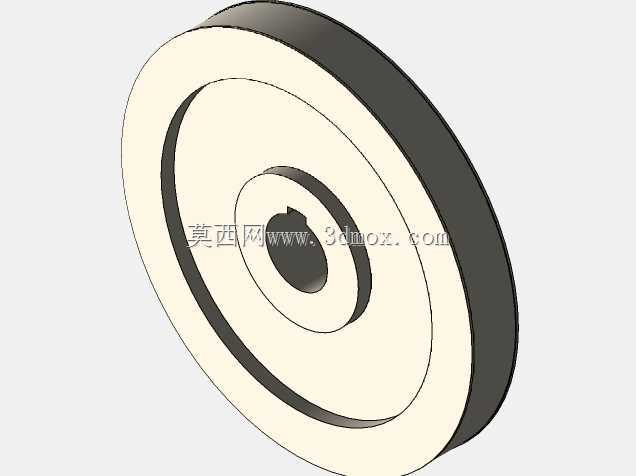

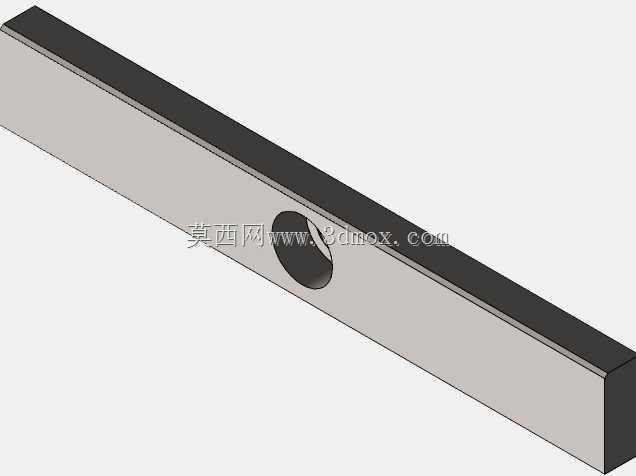

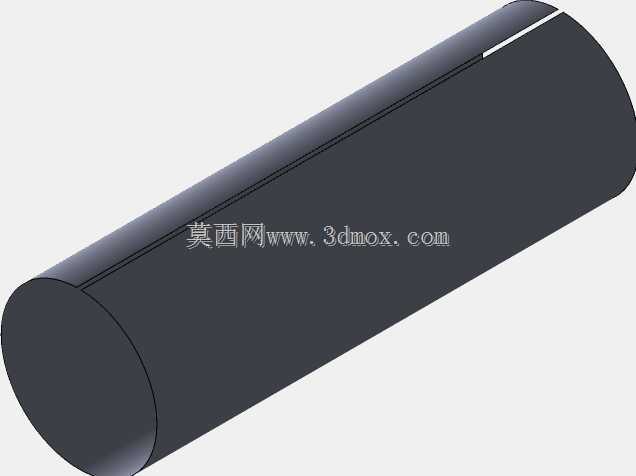

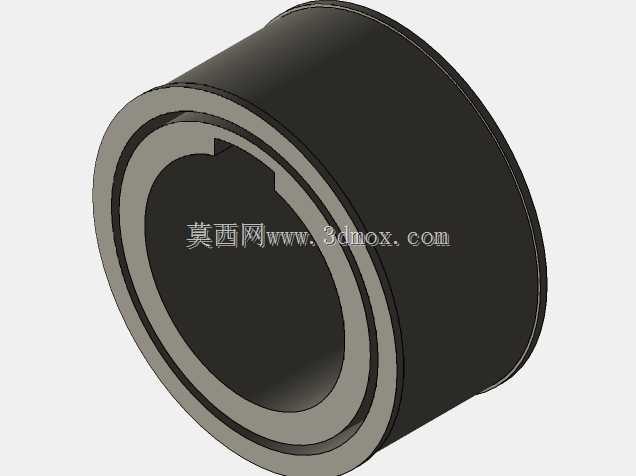

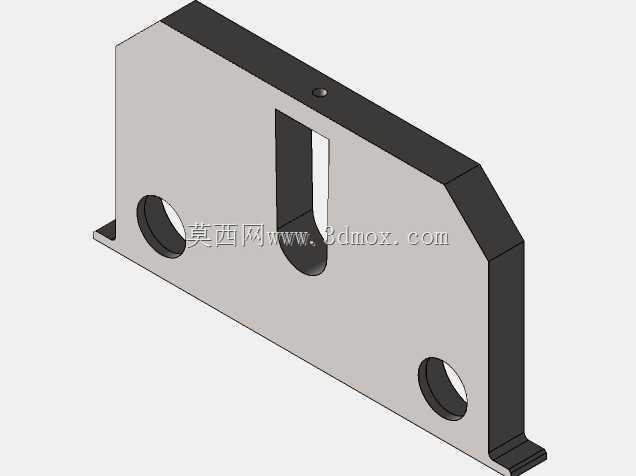

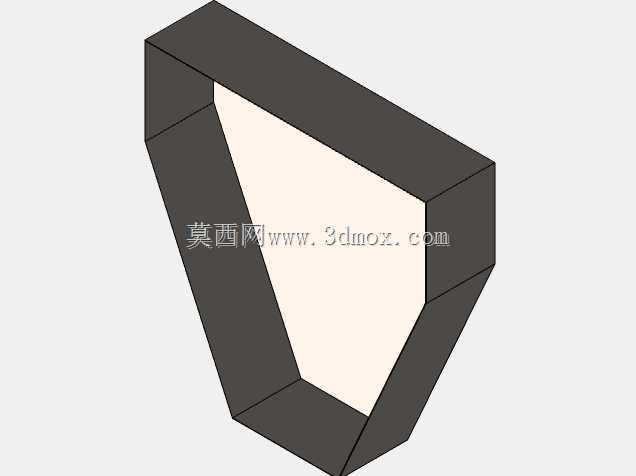

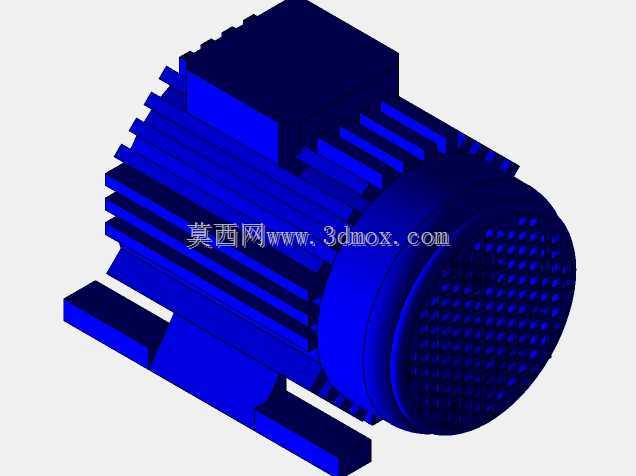

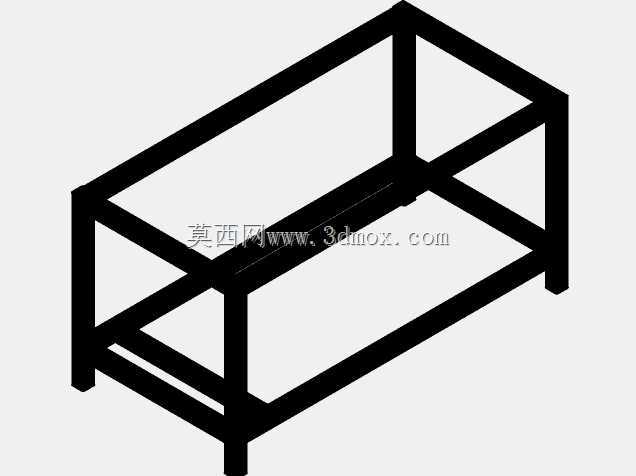

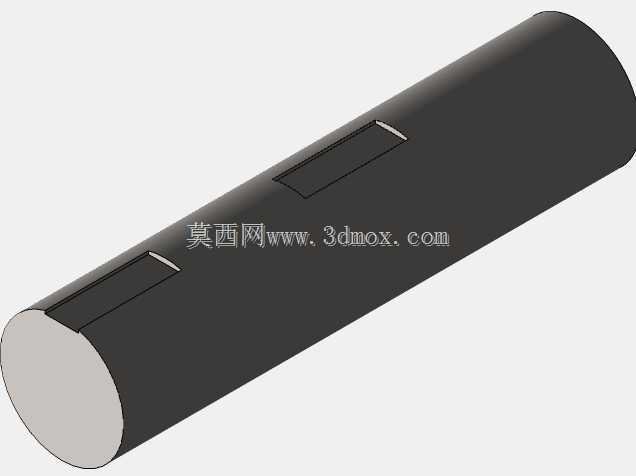

　　电机输出的动力经V带一级减速后传递至齿轮箱，通过啮合齿轮组将动力同步分配至两根下辊，保证两辊线速度一致，防止板材进给过程中出现打滑、跑偏问题，齿轮组外侧设置半封闭防护罩，既避免加工过程中金属碎屑、粉尘落入啮合齿面造成磨损，也能防止操作人员误触转动部件引发安全风险。设备机架采用方管焊接框架结构，底部设置整体式安装底座，可通过膨胀螺栓直接固定在硬化车间地面，无需额外浇筑复杂设备基础，机架整体经过时效去应力处理，避免长期承受辊压反作用力出现结构变形，保证辊系平行度长期稳定。辊体采用实心圆钢精加工后表面镀硬铬处理，表面粗糙度控制在Ra0.8以内，既保证辊面耐磨性能，也避免辊压过程中划伤板材表面，

　　适配装饰面不锈钢板等对表面质量有要求的工件加工。设计过程中重点校核了辊体的挠度变形量，针对常用加工板厚对应的最大辊压力，对辊体直径、机架支撑跨距做了匹配优化，保证满负荷加工时辊体中部挠度不超过0.2mm/m，确保卷制出的圆筒件圆度公差符合行业通用加工要求。设备整体操作侧预留足够的上下料空间，出料端无多余结构遮挡，可适配长度在1.5m以内的板材加工，安装时需保证设备水平度偏差不超过0.1mm/m，传动侧预留不小于300mm的检修空间，方便定期对齿轮、轴承部位加注润滑脂，更换磨损的传动带。
