小型龙门结构数控铣削加工设备

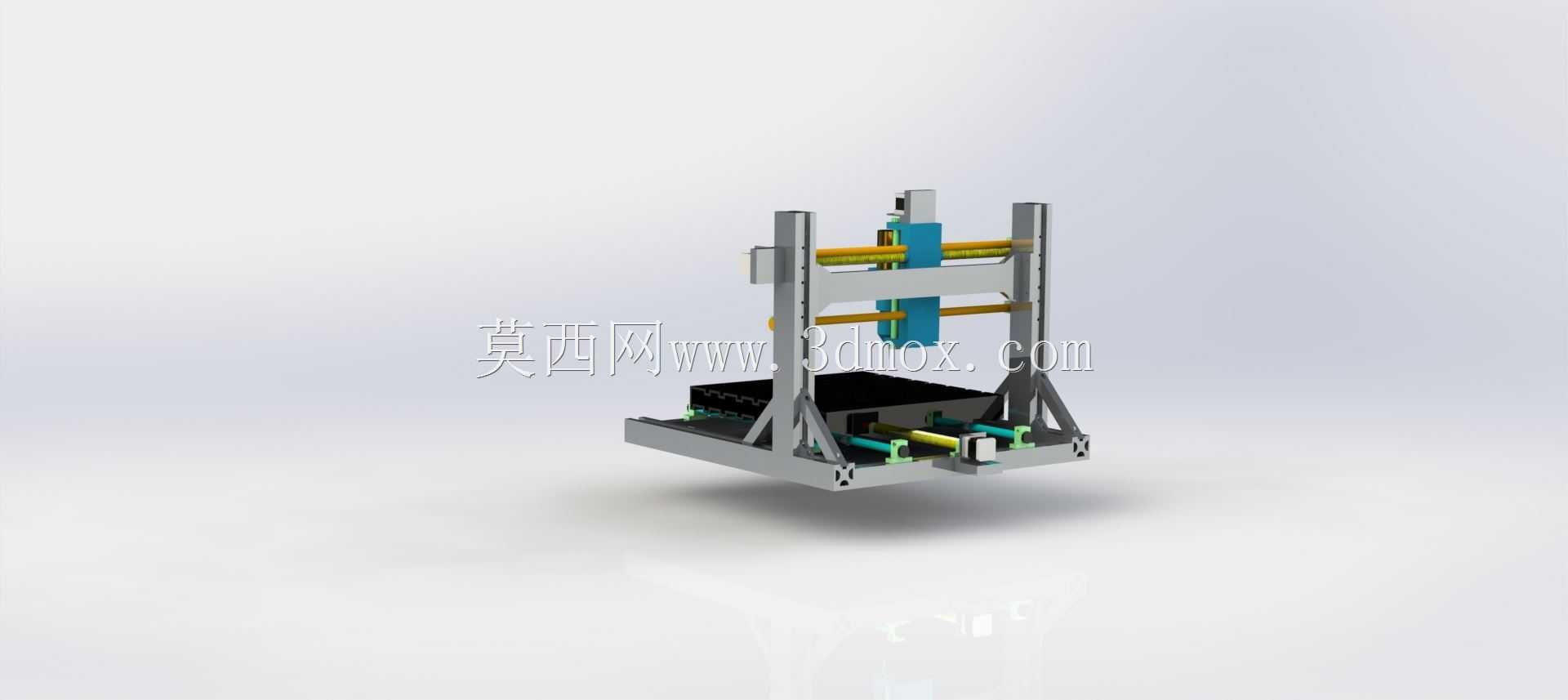

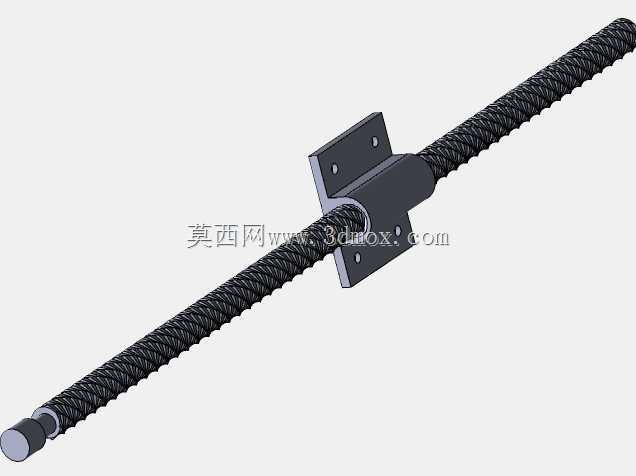

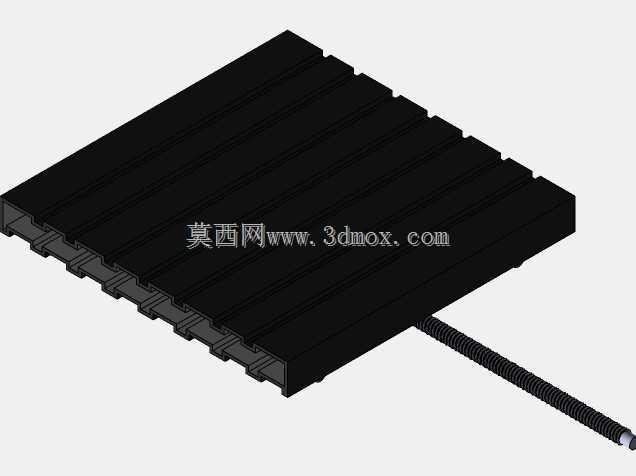

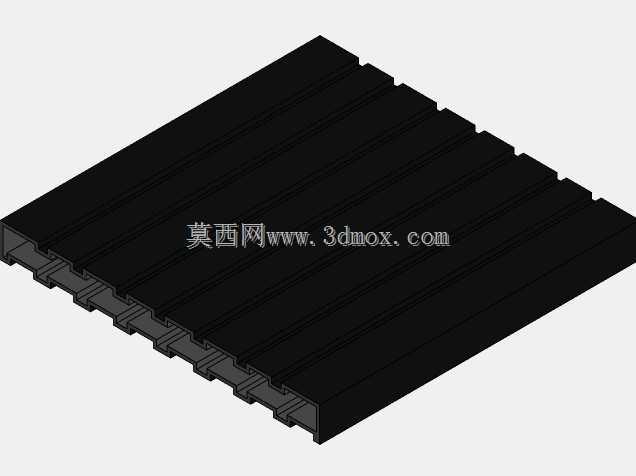

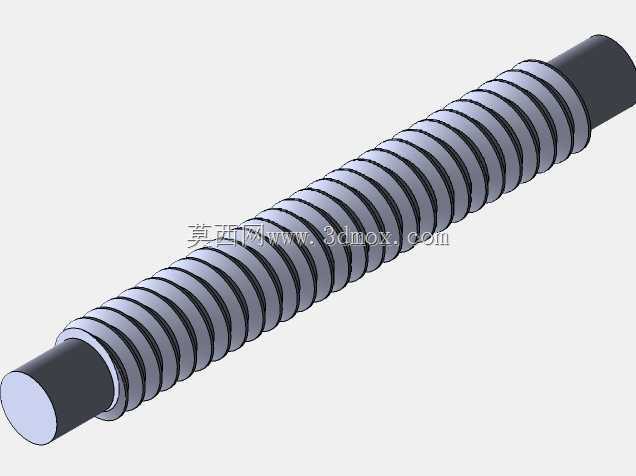

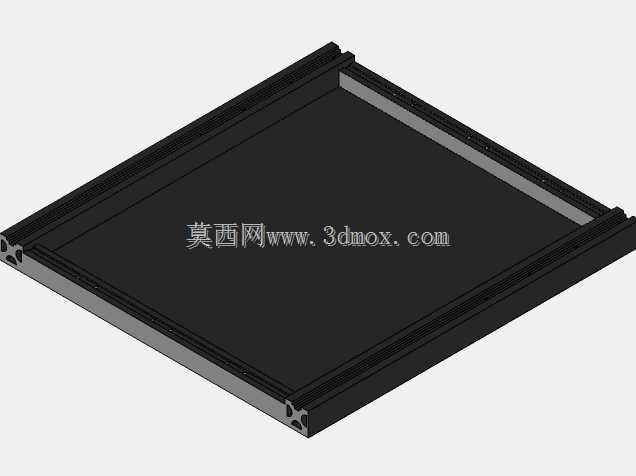

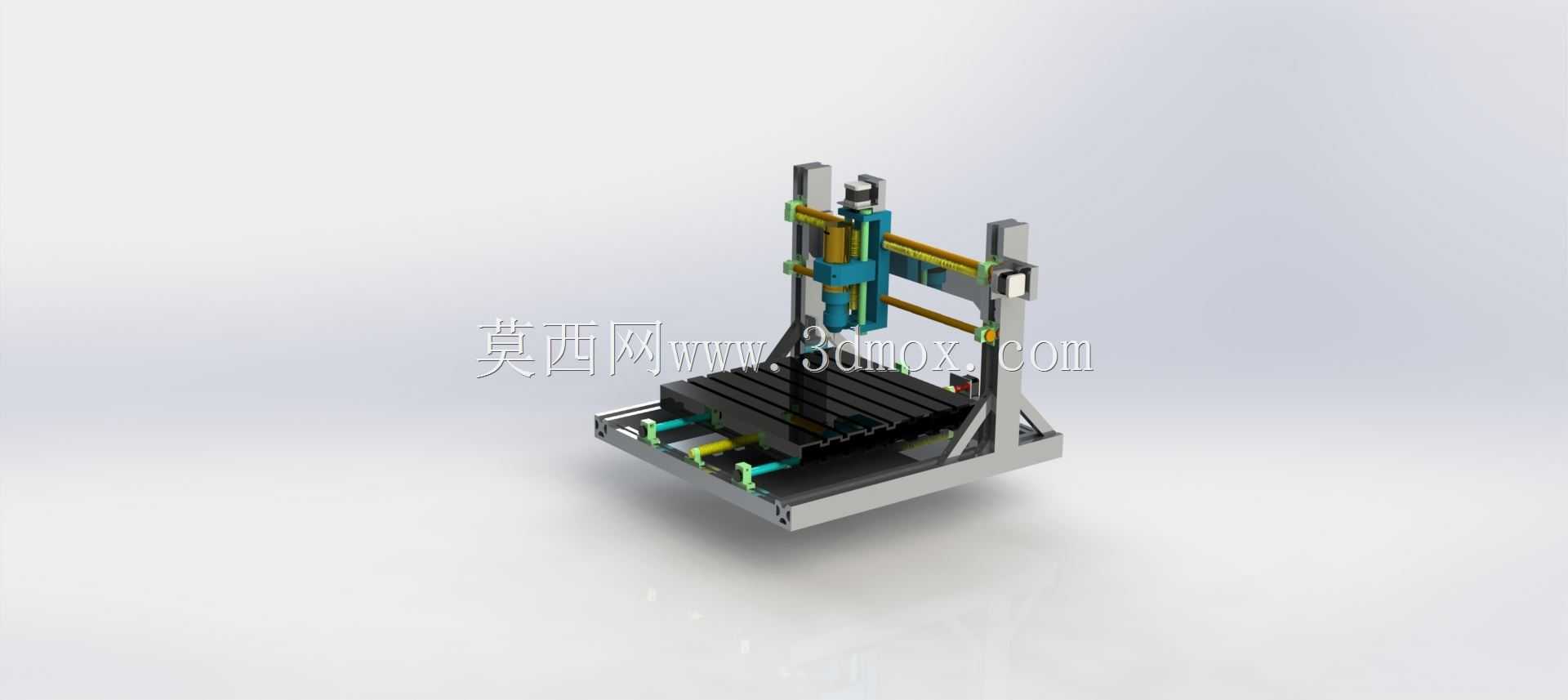

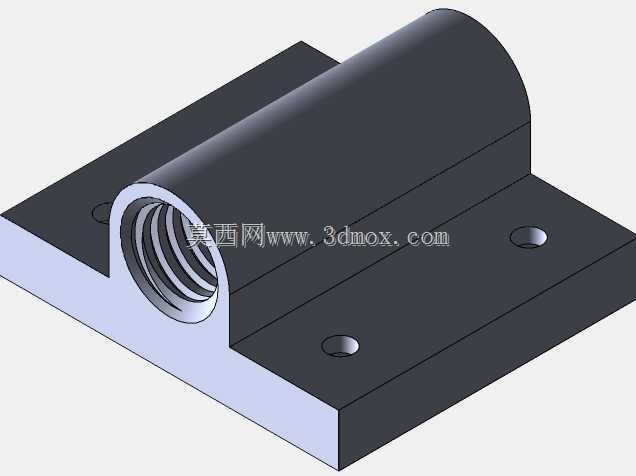

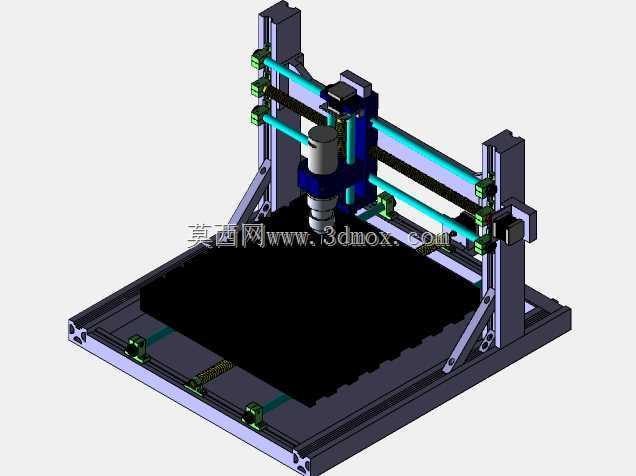

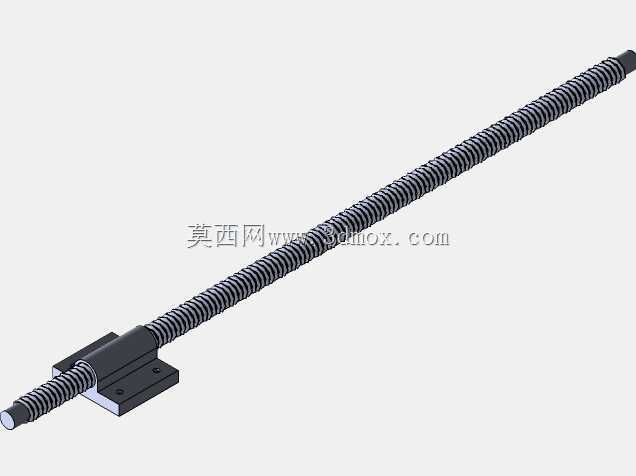

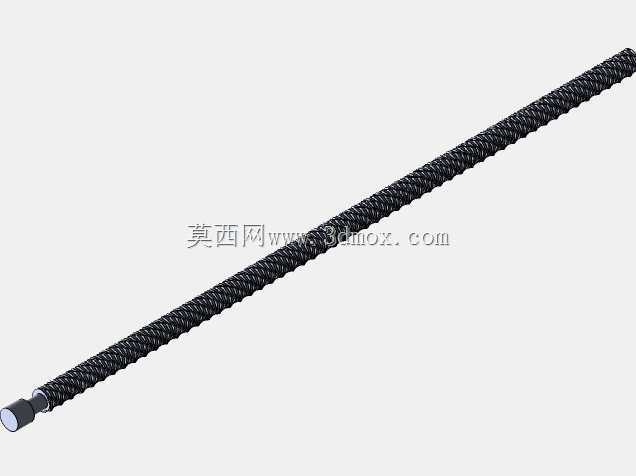

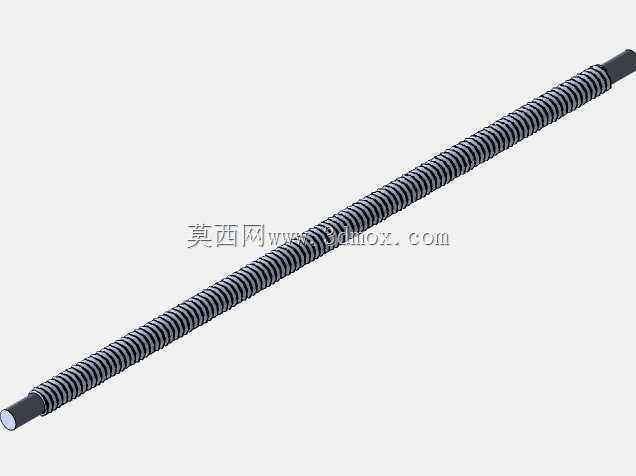

　　这款小型龙门式数控加工设备，主要面向小型五金零件加工、教学实训、非标零件打样场景，可覆盖铝件、铜件、工程塑料等易切削材质的平面铣削、钻孔、简单轮廓铣削工序，在小型加工门店、职业院校实训车间、个人DIY加工场景中适配性较强。从结构设计来看，设备采用定梁龙门式布局，床身底座为整体焊接框架结构，预留了T型槽安装台面，可通过压板直接装夹小型工装或毛坯件，工作台沿Y轴方向做直线进给，X轴进给组件搭载在横梁导轨上，Z轴滑枕搭载主轴组件沿X轴滑座做垂直方向进给，三轴均采用线性导轨搭配滚珠丝杠的传动组合，可保证进给过程的运动精度，避免滑动导轨低速爬行的问题。设计过程中优先考虑了安装边界的适配性，整体占地尺寸控制在1.2米1米范围内，

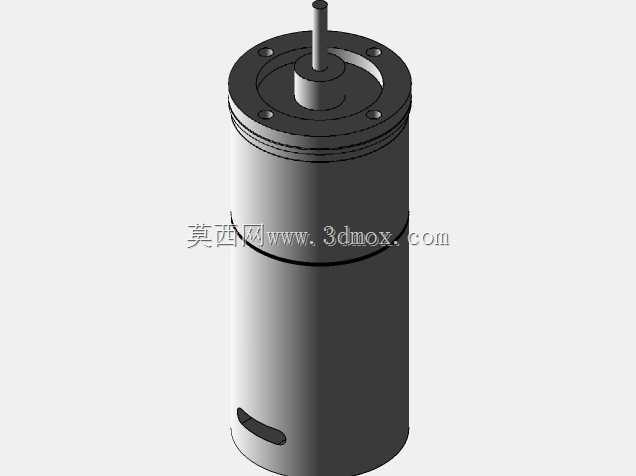

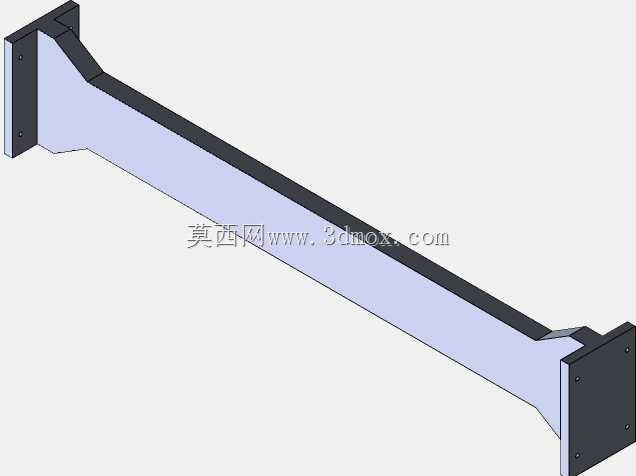

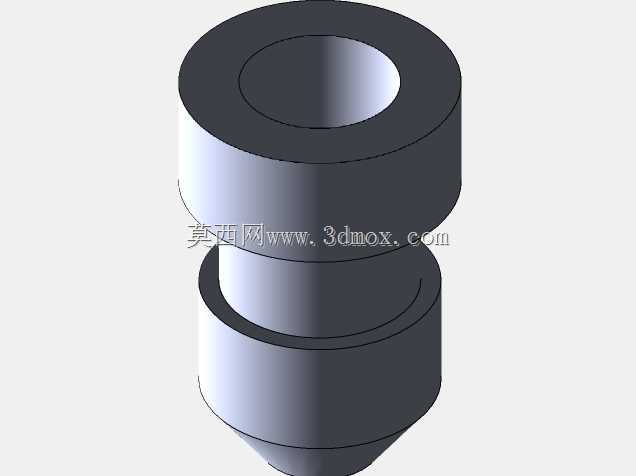

　　不需要做特殊的地基处理，普通硬化水泥地面即可放置安装，设备总高度控制在1.5米以内，常规厂房层高、甚至民用住宅层高的空间都可容纳，不需要额外做空间改造。主轴部分采用高速电主轴配置，可适配不同直径的铣刀、钻头，通过标准ER夹头即可完成刀具装夹，主轴转速可根据加工材质调整，加工塑料件时可提高转速获得更好的表面光洁度，加工有色金属时可匹配合理的进给参数避免粘刀。设备的走线全部采用拖链内置布局，X、Y、Z三轴的动力线、信号线都收纳在对应轴的拖链内，可避免运动过程中线缆拉扯、磨损的问题，拖链的弯曲半径经过核算，可满足三轴全行程运动时的线缆弯折需求，不会出现线缆卡滞影响运动的情况。横梁与立柱的连接位置设计了加强筋结构，

　　可抵消Z轴切削时产生的倾覆力矩，减少加工过程中的结构震颤，保证加工面的平整度。底座下方预留了调平脚螺栓安装位，安装时可通过调整脚螺栓的高度完成设备水平校准，不需要额外加装减震垫铁即可满足常规加工的减震需求。从功能特性来看，设备可兼容通用的数控系统，支持标准G代码导入，可直接对接常用的CAM编程软件输出的加工程序，操作逻辑和常规工业数控设备保持一致，可满足实训场景下的操作教学需求，也可满足小型加工场景下的批量小零件生产需求。Z轴方向设计了硬限位与软限位双重保护结构，可避免超程运动导致的机械碰撞，工作台的行程经过合理规划，可覆盖最大300400*200mm尺寸范围的零件加工，适配绝大多数小型非标零件的加工尺寸需求。
