铝型材配套高度可调支撑支架结构设计

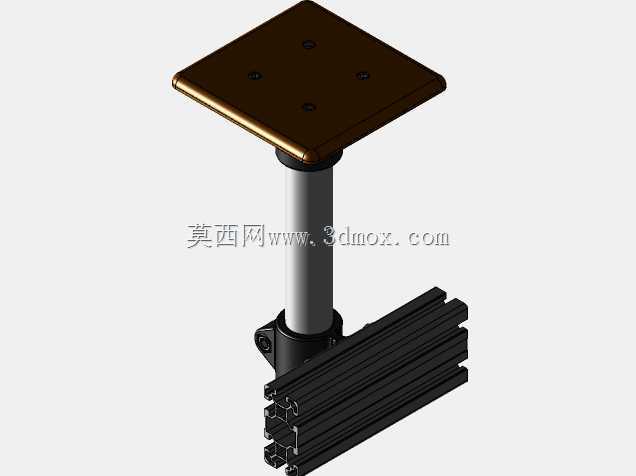

　　这款可调支撑支架主要面向工业铝型材框架的配套加装场景，在自动化生产线旁的物料承托、检测工位的辅助定位、小型工装的高度适配环节都能见到这类结构的实际应用。不同于固定式焊接支架，它的核心设计逻辑是通过可调行程来抵消铝型材框架搭建时的安装累积误差，同时满足不同工位的作业高度差需求，不用在型材上重新打孔攻丝就能完成加装，大幅降低现场改造成本。从结构设计层面看，支架采用与铝型材槽宽匹配的连接端作为安装基准，连接部位预留了标准T型螺栓的安装让位空间，安装时可以顺着型材槽道滑动到指定位置再锁紧，不需要从型材端部穿装紧固件，适配已经组装完成的现有框架改造。调节段采用了防滑锁紧结构，调节到目标高度后，侧向锁紧件可以直接压合在调节杆的防滑面上，

　　避免设备运行过程中受振动出现高度滑移，调节行程覆盖了常规工位200毫米以内的高度差适配需求，完全能满足多数轻型工装、检测探头、物料导槽的支撑高度调整需要。外形尺寸上，支架的安装底座宽度与常用的40系列、45系列铝型材端面宽度匹配，不会突出型材外侧造成干涉，整体外轮廓没有尖锐棱角，所有边角都做了R2以上的倒钝处理，符合车间作业的安全规范。安装边界方面，支架锁紧后在铝型材侧面的突出量控制在65毫米以内，不会占用过多的工位操作空间，连接部位的受力面做了压花处理，锁紧后与铝型材表面的静摩擦力可以承受15公斤以内的垂直载荷，足够承托小型光电传感器安装板、轻型物料导向件、作业指导书挂板这类常见的工位附件。

　　设计过程中特意规避了需要定制加工的特殊零件，所有结构件都可以采用常规的钣金折弯、圆料切削工艺加工，不需要开模就能小批量制作，维护时如果锁紧件出现磨损，直接更换标准内六角锁紧螺丝就能恢复锁紧性能，后期维护成本极低。在实际产线应用中，这类支架经常被用来搭配小型工件承托台，在机床上下料工位承接从机床内送出的加工件，通过高度调整让承托面和机床出料口保持齐平，避免工件出料时出现磕碰；也可以在人工装配工位用来支撑电动螺丝刀的悬挂吊轨，根据不同操作员工的身高调整吊轨高度，降低长时间作业的疲劳感；还能在视觉检测工位用来安装相机补光灯，根据不同被测工件的高度调整灯光照射角度和距离，保证成像清晰度。
