高强度弓形起重卸扣三维结构设计

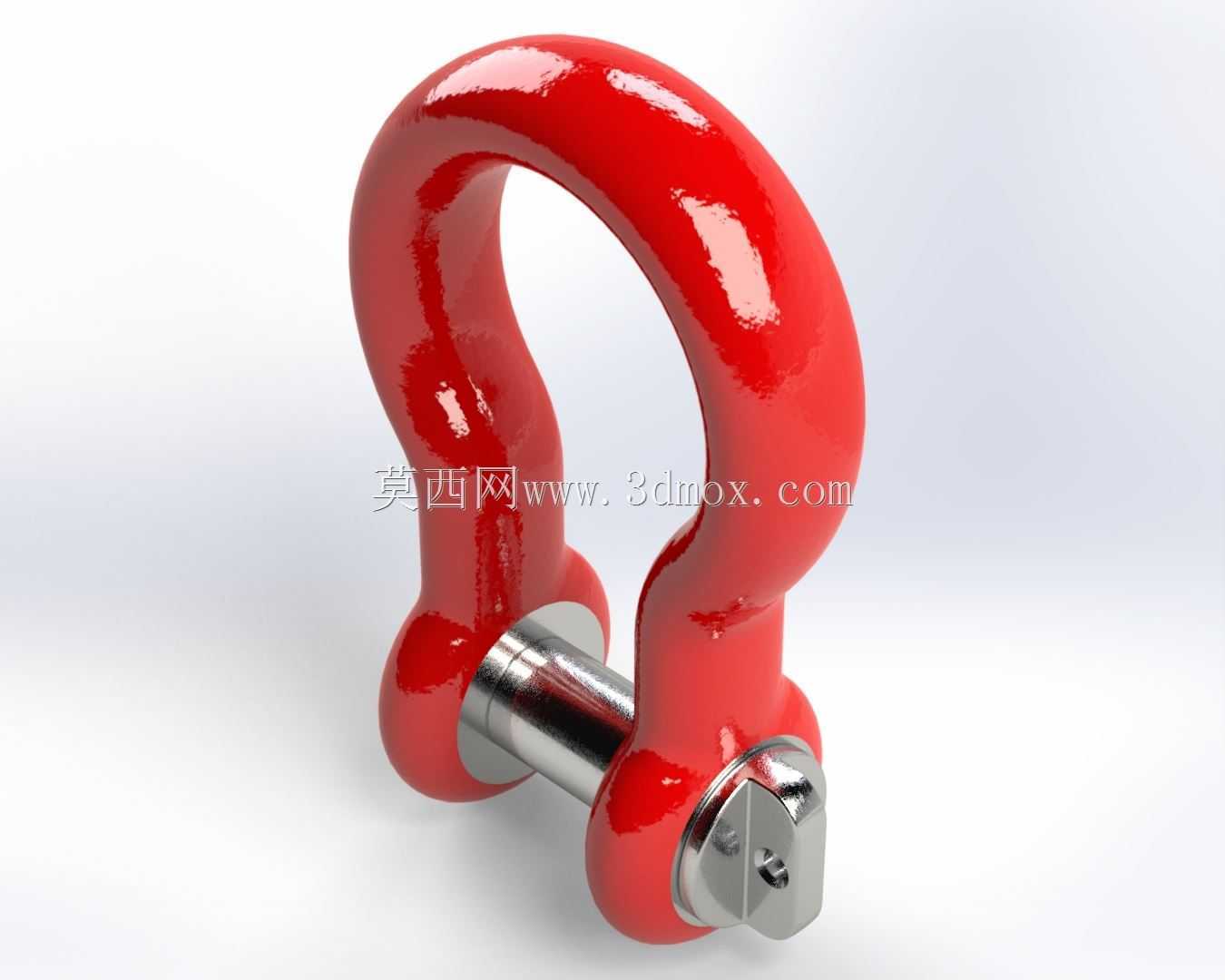

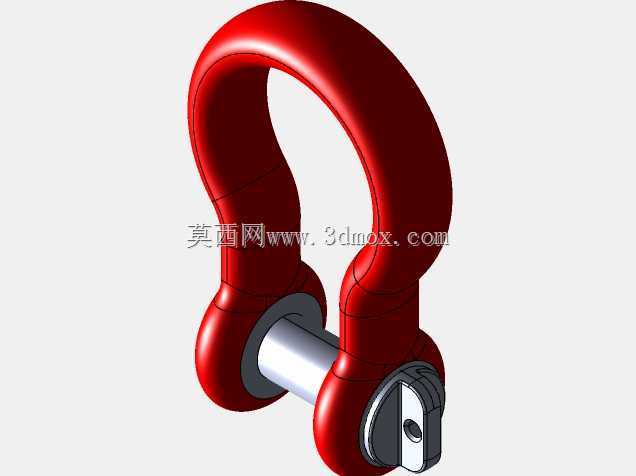

　　这款弓形卸扣作为起重吊装作业里的核心受力连接件，广泛应用在港口货物装卸、重型设备移位、钢结构安装、船舶系固、矿山设备吊运等场景中，是索具系统里承担载荷传递的关键部件，直接关系到吊装作业的安全可靠性。从结构设计来看，整体采用弓形环体搭配横销的组合结构，弓形的环体弧度经过力学优化，相比直形卸扣能够承受更大的横向载荷偏移，在多吊点起吊、索具角度存在偏差的工况下，能有效分散应力集中点，避免局部应力过载导致的部件失效。横销采用带保险挡边的螺栓式结构，装配时横销穿过环体两端的同轴销孔，端部的定位结构可以防止作业过程中横销受振动、载荷冲击出现转动滑脱，不需要额外加装开口销也能保证连接可靠性，同时拆装便捷，适合频繁更换索具的作业场景。

　　设计过程中首先明确额定载荷下的受力边界，环体的截面直径根据额定起重量对应的抗拉强度计算确定，保证在1.5倍额定载荷的静载试验下无永久变形，4倍额定载荷下不发生断裂。环体内腔的弧度半径经过反复校核，既要保证与钢丝绳、吊装带等索具的接触面积足够大，减少索具的局部挤压磨损，也要控制整体外形尺寸，避免在狭小吊装空间内出现干涉。横销与销孔的配合采用间隙配合公差，既保证拆装顺畅，又不会因为配合间隙过大导致横销受载时出现附加弯曲应力。安装使用时需要注意，卸扣的额定载荷是针对垂直受拉工况标定的，当横向受载或者环体承受侧向力时，实际允许载荷会随受力角度增大而降低，建模时还原了环体与横销的装配间隙，在做吊装系统的运动仿真时，

　　可以准确模拟不同起吊角度下卸扣的受力姿态，提前预判索具与被吊物之间是否存在干涉。环体表面的圆弧过渡全部做了倒圆角处理，没有尖锐棱角，既可以避免吊装过程中划伤索具表面，也能消除加工过程中产生的应力集中源，提升部件的疲劳寿命。横销的头部采用外六角结构，方便使用标准扳手进行紧固，端部的定位卡槽与环体上的凸台配合，锁紧后横销无法自由转动，即使在长时间受振动的吊装作业中，也不会出现横销松脱的风险。
