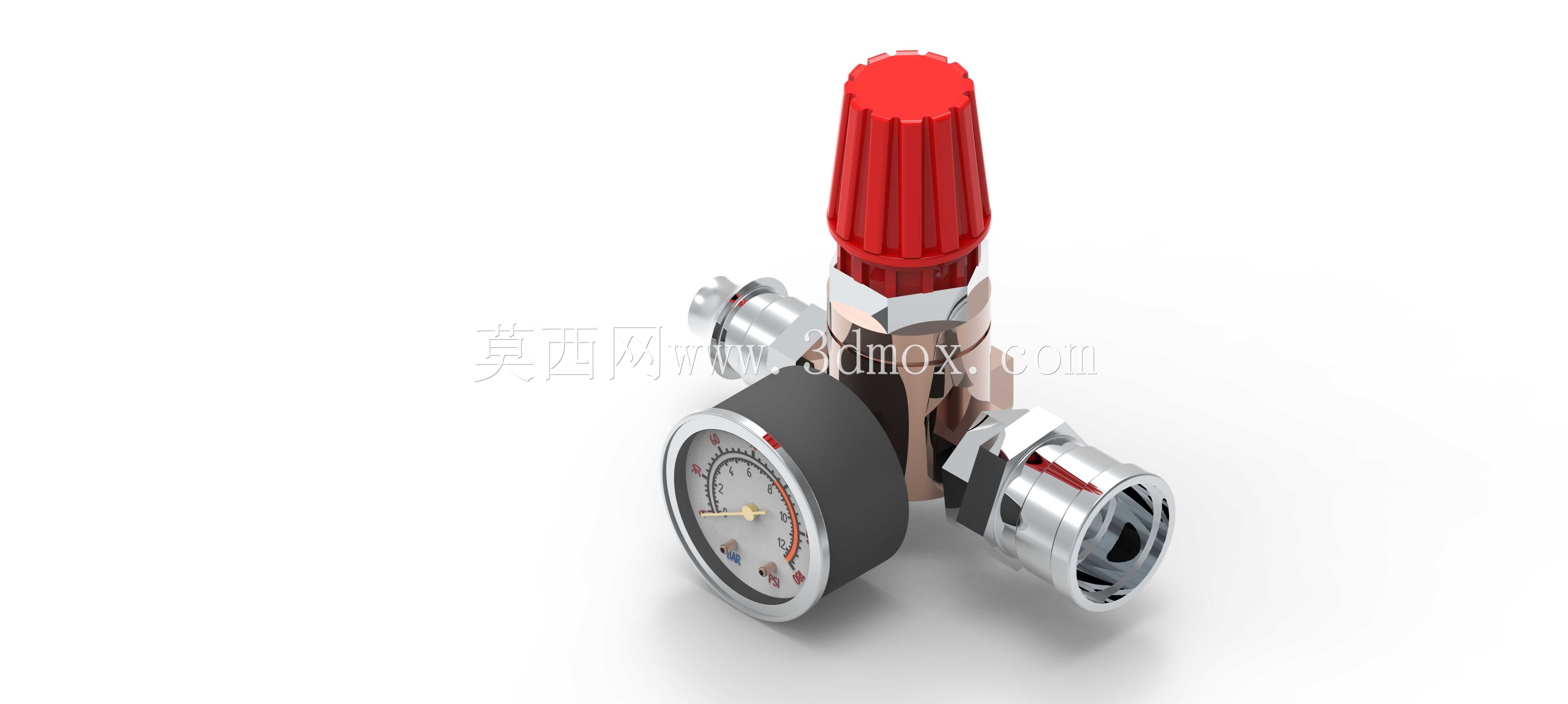

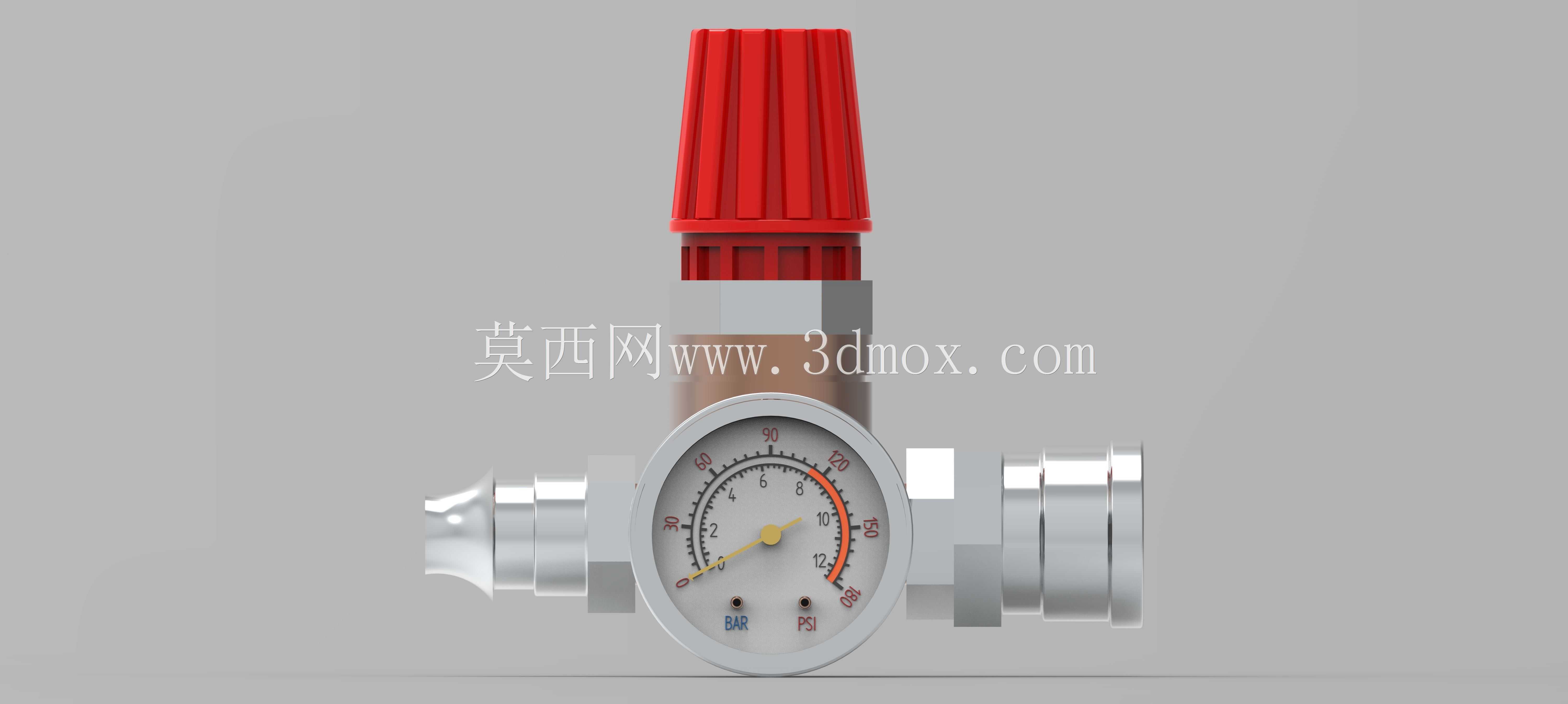

空压机用外螺纹连接压力调节控制阀组

　　这款阀组主要面向小型往复式空气压缩机的气路控制场景，是压缩空气输出端的核心控制部件，直接集成在空压机储气罐的出气接口位置，承担输出压力调节、压力实时显示、气路通断控制三类核心功能，替代了传统分体安装的调压阀、压力表、截止阀三个独立部件，大幅简化了小型空压机的气路装配流程，减少了管路接头的泄漏点。从结构设计来看，阀组采用侧向外螺纹接口作为进气端，直接旋入储气罐的预设内螺纹接口，无需额外过渡接头，两个对称布置的快插式出气接口可同时连接两路气动管路，适配常见的PU气管规格，满足小型用气场景下的多设备供气需求。顶部的红色滚花调节旋钮采用防滑纹理设计，操作人员无需借助工具即可手动旋转调节输出压力，旋钮内部集成弹簧压紧结构，

　　通过改变阀芯的开启程度控制输出气压大小，调节过程中压力变化线性平稳，无明显的压力跳变问题。侧置的压力表采用轴向安装结构，表盘朝向操作人员的常规操作视角，无需额外调整安装角度即可清晰读取当前输出压力值，压力表内置阻尼结构，可减缓空压机工作时的气压脉动对表针的冲击，延长压力表的使用寿命。设计过程中充分考虑了安装边界的限制，阀组整体外轮廓尺寸紧凑，安装后突出储气罐外壁的距离控制在合理范围内，避免在空压机移动、存放过程中发生磕碰损坏，各接口的螺纹公差符合通用气动元件的连接标准，可直接替换同规格的老旧阀组，无需对原有设备的安装位进行二次加工。阀组内部的流道采用圆滑过渡设计，尽可能压缩气路的压力损失，在额定流量下的压降控制在允许范围内，

　　不会因阀组自身的流道阻力导致空压机的供气效率下降。密封结构采用耐油橡胶材质，适配空压机输出的含少量润滑油雾的压缩空气介质，长期使用下不会出现密封件溶胀、老化开裂导致的漏气问题。快插接口的卡簧采用不锈钢材质，反复插拔气管后仍能保持可靠的抱紧力，不会出现气管脱开的故障。
