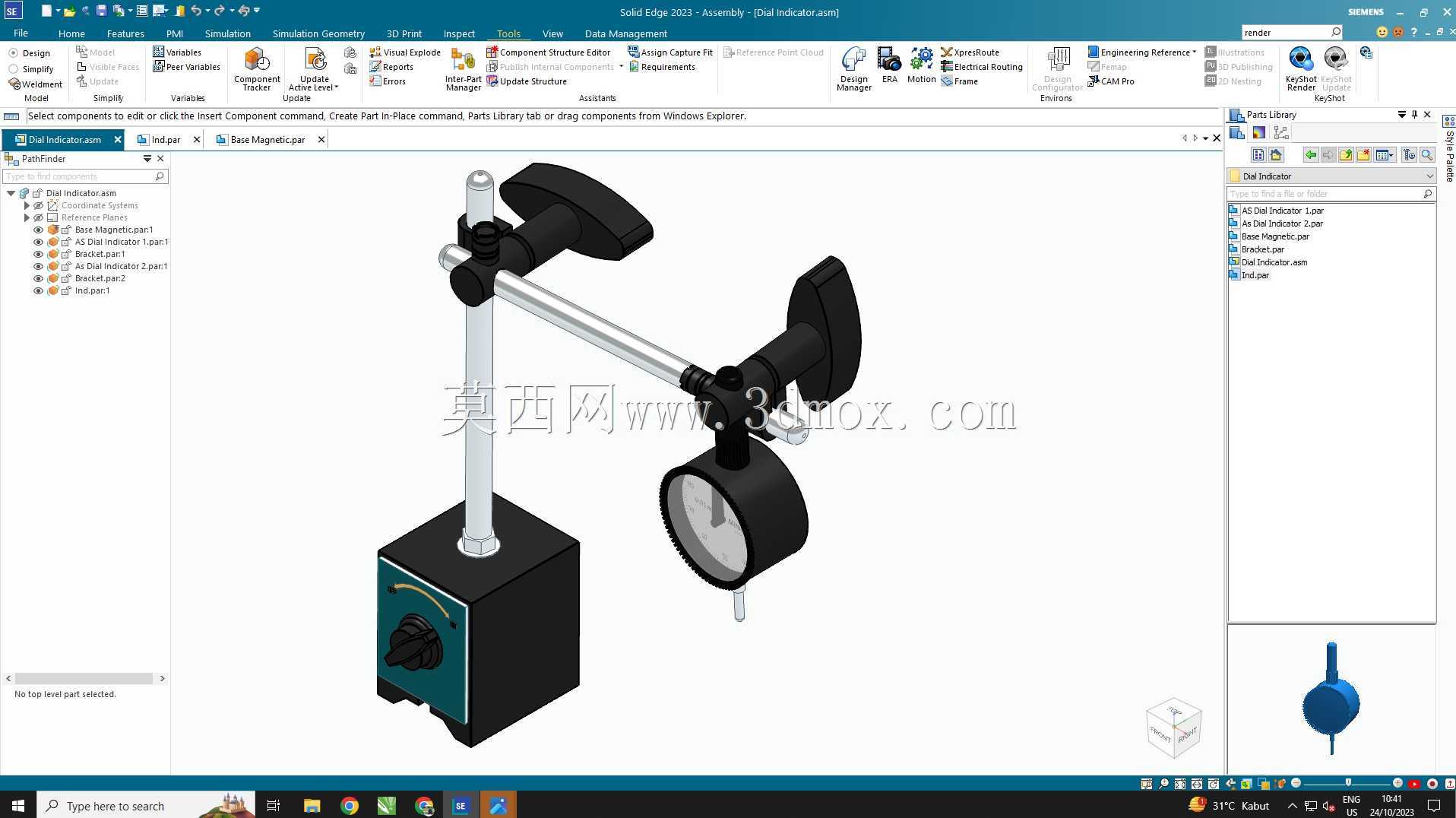

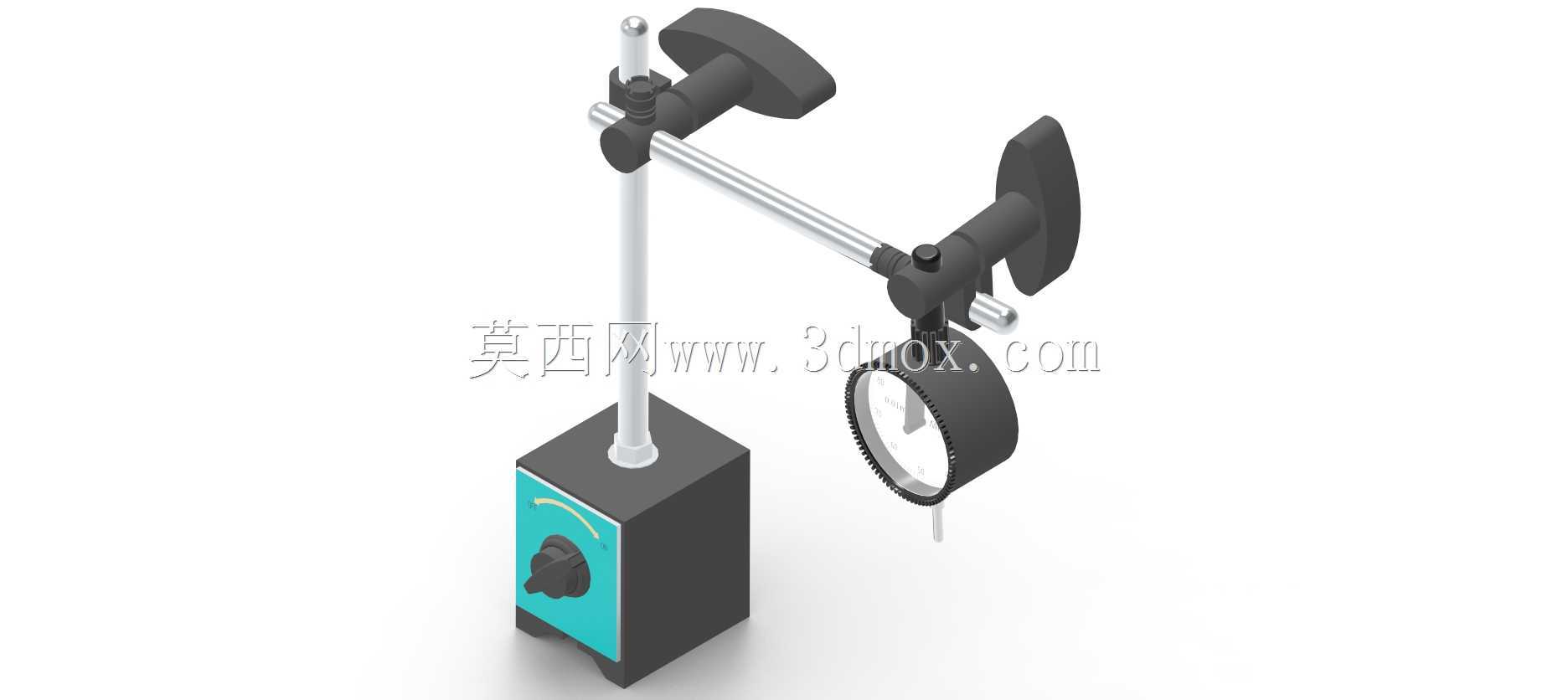

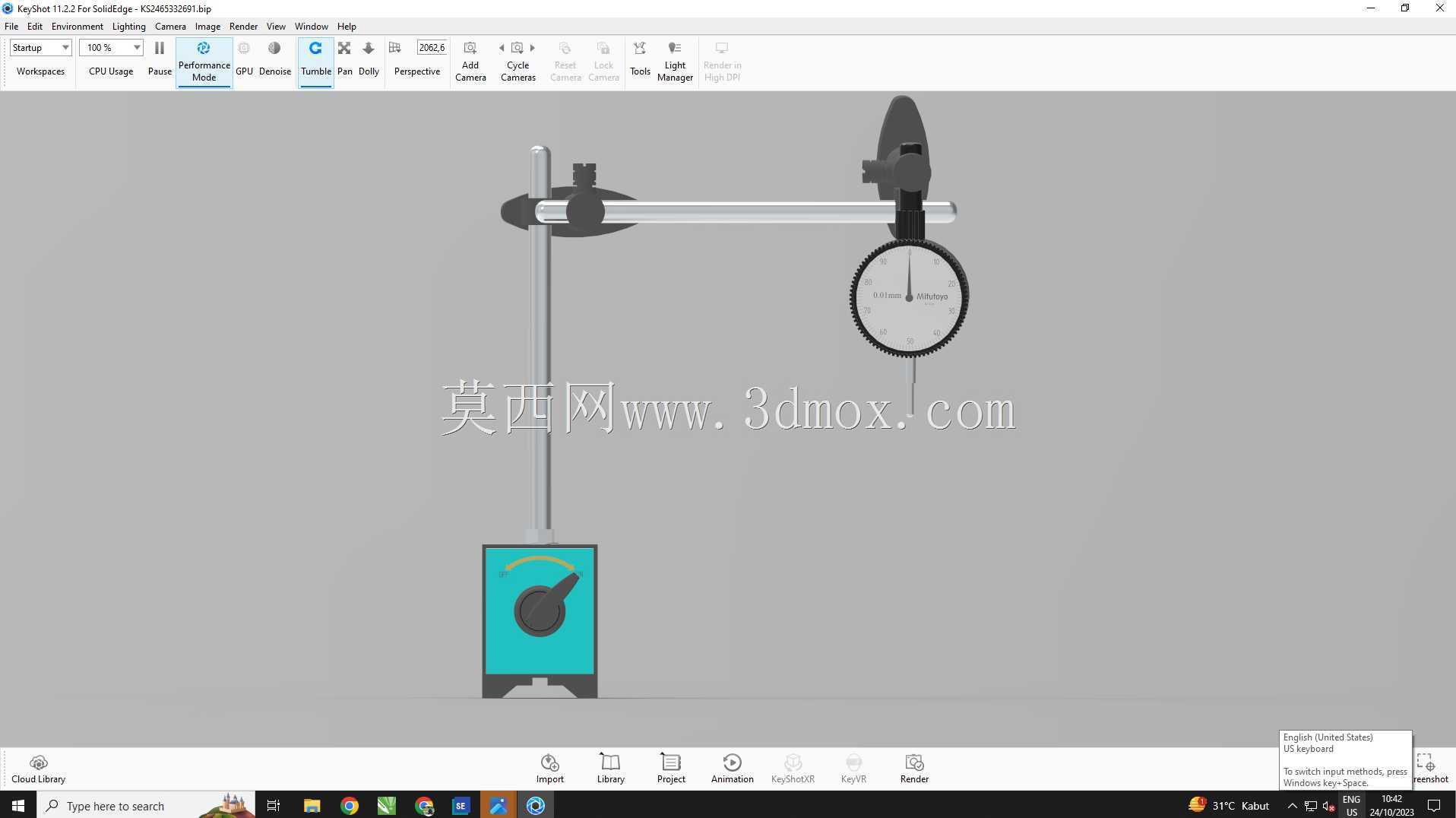

带磁力表座的杠杆千分表测量装置

　　这套测量装置是机加工现场、设备装配环节里最常用的形位误差检测工装，核心由磁性表座、可调万向支臂、夹持表头三部分构成，日常在车床、磨床、铣床的加工工序中，用来检测工件的圆跳动、同轴度、端面平面度、直线度等形位公差，也会在设备组装时用来校准主轴回转精度、导轨直线度、部件装配同轴偏差，是精密加工和设备维保环节离不开的基础检测工具。整套装置的底座为带开关的磁力吸附结构，工作时扳动底座侧面的旋钮即可导通内部磁路，产生足够的磁吸力牢牢吸附在机床导轨、工件基准面、铸铁平台等导磁材质表面，不需要额外做装夹固定，挪动位置时只需扳回旋钮切断磁路就能轻松移走，适配现场快速切换检测点位的作业需求。支臂部分采用多关节铰接结构，每处关节都带锁紧旋钮，

　　松开旋钮时可以任意调整支臂的伸展长度、旋转角度、俯仰姿态，调整到位后拧紧旋钮就能完全锁死姿态，不会因为检测过程中的轻微触碰出现表头移位，支臂的有效伸展长度覆盖常规机加工件的检测范围，从底座中心到表头测点的最大伸展距离可以满足大部分中小型工件的检测需求，不会出现支臂长度不够够不到测点的情况。表头部分采用杠杆式千分表结构，测头可以在一定角度范围内摆动，相比直测杆的千分表更适合检测狭窄空间内的点位、内孔壁的跳动、台阶面的高度差，表盘带有可旋转的外圈，检测前可以将表盘零位对准指针，方便直接读取偏差数值，测头采用硬质合金材质，长期接触工件表面也不容易出现磨损，能长期保持检测精度。设计这套结构的时候，优先考虑了现场使用的便捷性，

　　所有锁紧旋钮的位置都在操作人员伸手可及的范围，调整姿态时不需要额外工具，徒手就能完成所有锁紧和松开操作；支臂的刚性经过匹配设计，既保证调整时的灵活性，又避免锁死之后出现支臂微变形导致的测量误差，底座的磁力大小经过匹配，足够支撑支臂完全伸展时的表头稳定性，不会因为支臂伸到最长出现底座侧翻、滑移的问题。安装使用时需要注意，吸附底座的基准面要提前擦拭干净，避免铁屑、油污垫在底座下方导致整体倾斜，带来测量系统误差；调整表头位置时要让测头与被测表面保持合适的预压量，一般让指针转过1/4到1/2圈之后再锁死支臂，保证测头始终贴合被测表面，不会因为工件转动、移动出现测头脱离的情况；检测不同方向的偏差时，可以转动表盘调整零位，

　　不需要反复挪动表座位置，就能完成多个维度的误差读取。这套结构的整体尺寸适配现场工位的摆放需求，底座占用的平台面积很小，不会和工件、夹具产生空间干涉，支臂收拢之后整体体积紧凑，放在工具柜里收纳也不会占用过多空间，是精密加工场景下实用性极强的检测工装结构。
