电动驱动式旋转气锁卸料阀结构设计

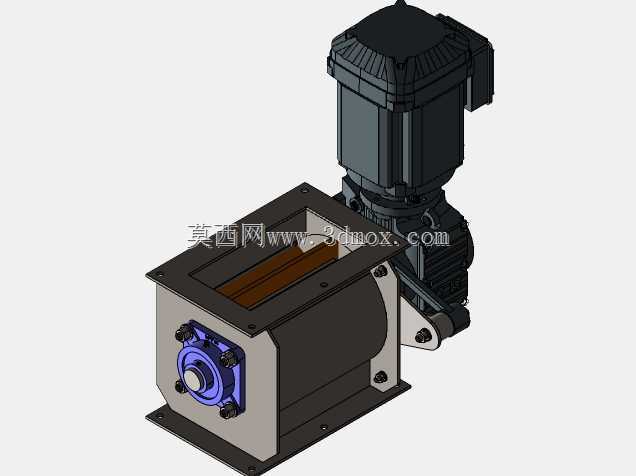

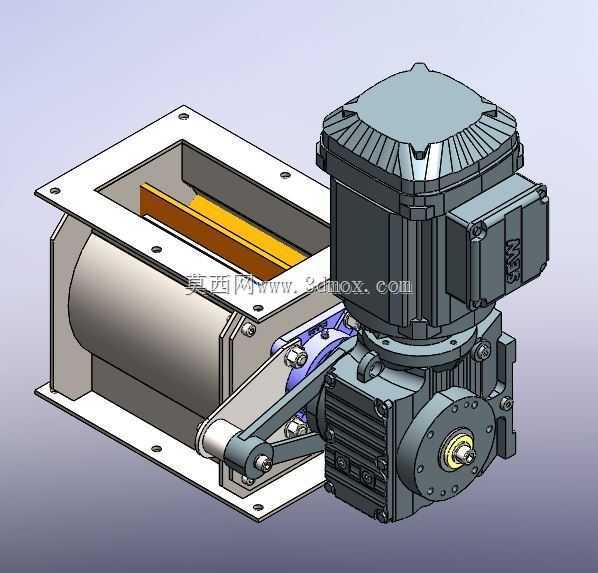

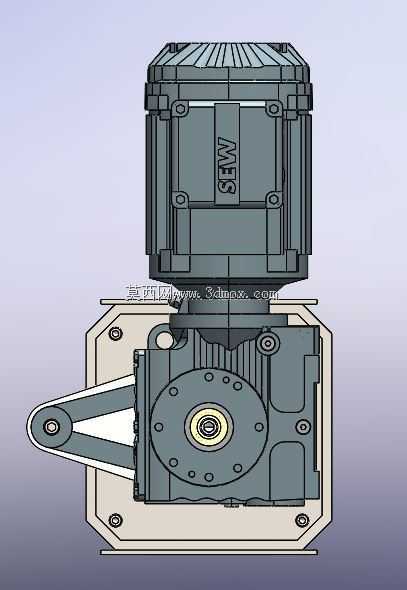

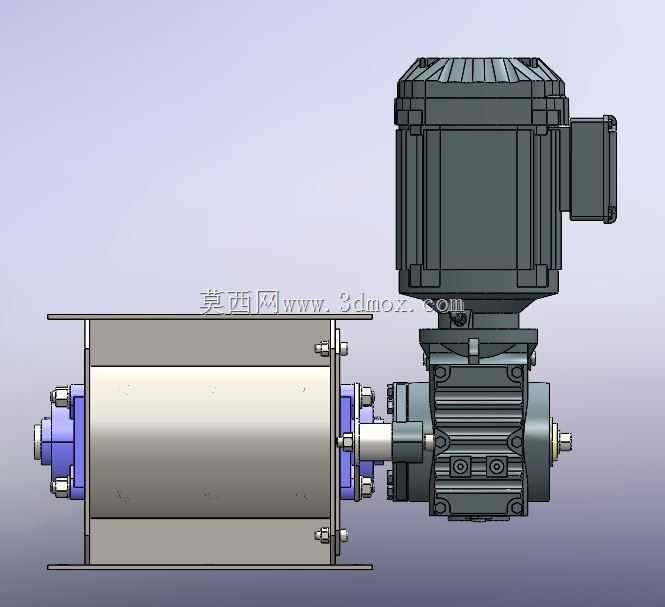

　　该款旋转气锁阀多用于粉体、颗粒物料的连续输送工况，在粮食加工、建材生产、化工配料、除尘系统排灰等场景中承担锁风与定量给料的双重作用，可在上下腔体存在压差的环境下稳定工作，避免气流窜动影响上游设备的物料输送效率，同时保证物料连续均匀下落至下游输送或计量设备。设备上部采用方形法兰进料口，可直接与料仓底部、旋风分离器出料口、除尘器灰斗等结构对接，安装时需保证法兰面贴合密封，避免漏风影响系统风压平衡。驱动端采用直连式减速电机结构，蜗轮蜗杆减速机构与叶轮转子同轴布置，省去了链传动、皮带传动的额外张紧维护需求，整体结构紧凑，横向安装占用空间小，适配多数现有料仓底部的狭小安装空间。设备标注的安装边界尺寸为B型2.8英寸规格，

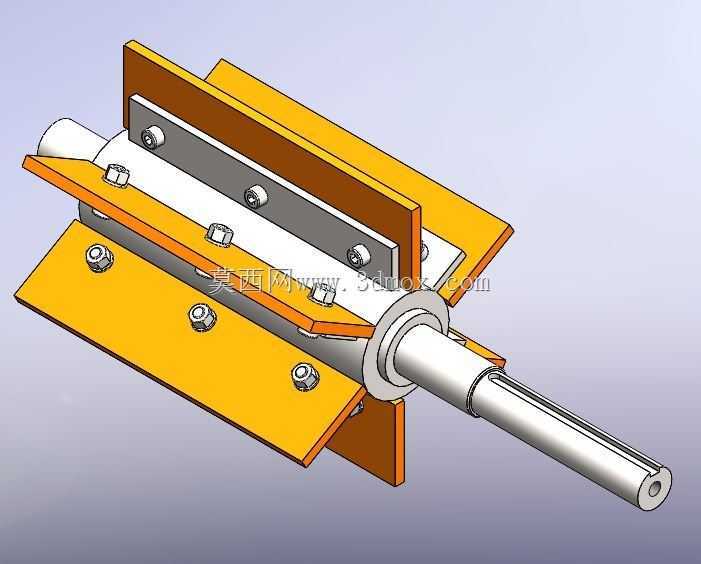

　　对应外形尺寸130x245毫米，选型时需核对进料口法兰的螺栓孔位间距，确保与上游出料结构匹配，同时预留侧面电机的检修操作空间，避免后期维护时无法拆卸减速机构端盖。叶轮转子与壳体之间采用精密间隙配合，间隙控制在合理范围内，既保证转子转动无卡滞，又能实现有效的气锁密封，减少上下腔的气体泄漏，转子叶片采用耐磨结构设计，可适配带有轻微磨琢性的物料输送，长期运行后可通过调整端盖密封件补偿磨损间隙，延长设备整体使用寿命。壳体采用分段式拼接结构，两端端盖通过螺栓与主壳体连接，拆卸端盖即可抽出叶轮转子进行清理或维护，针对易粘附的物料工况，也可在壳体侧面增设防粘衬板或吹扫接口，避免物料粘结在叶片或壳体内壁影响给料精度。

　　设计过程中重点校核了转子轴的抗弯强度与减速机构的输出扭矩，确保在物料满负荷填充叶轮腔室时，电机可平稳启动运行，不会出现堵转过载情况，同时在驱动端设置了过载保护结构，避免硬物卡入叶轮时损坏减速机构或电机绕组。设备的出料口与进料口采用垂直对向布置，物料依靠重力填充进叶轮的格腔中，随转子转动至下部腔体后靠自重下落，给料量可通过调整电机转速进行线性调节，适配不同产能的生产线需求，在负压输送系统中使用时，该结构可有效隔绝外界空气进入输送管道，保证系统负压稳定，降低引风机的能耗损失。
