塑料片材手动切割工作台结构设计

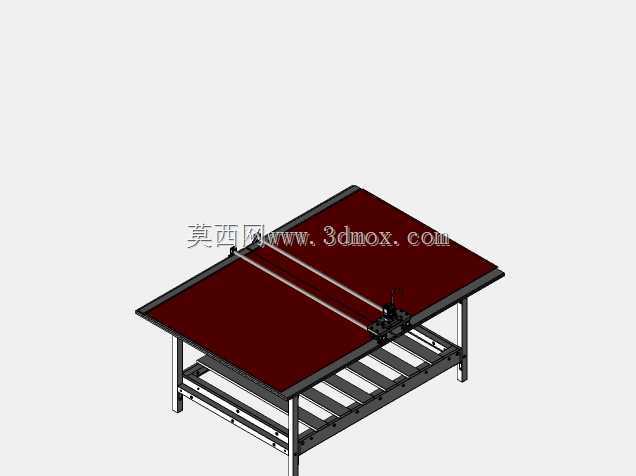

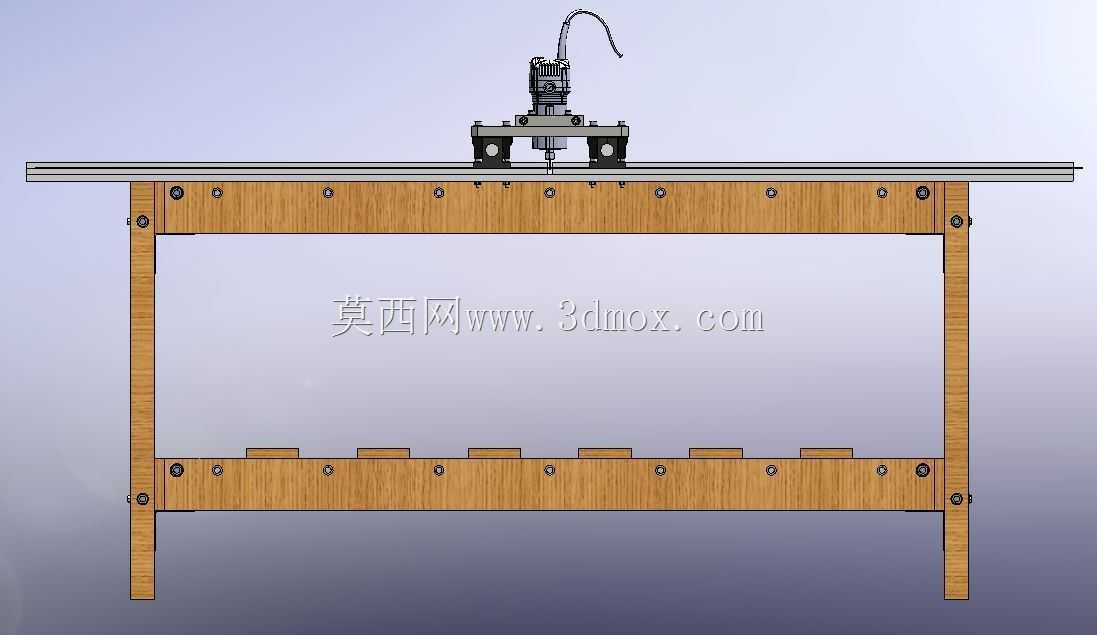

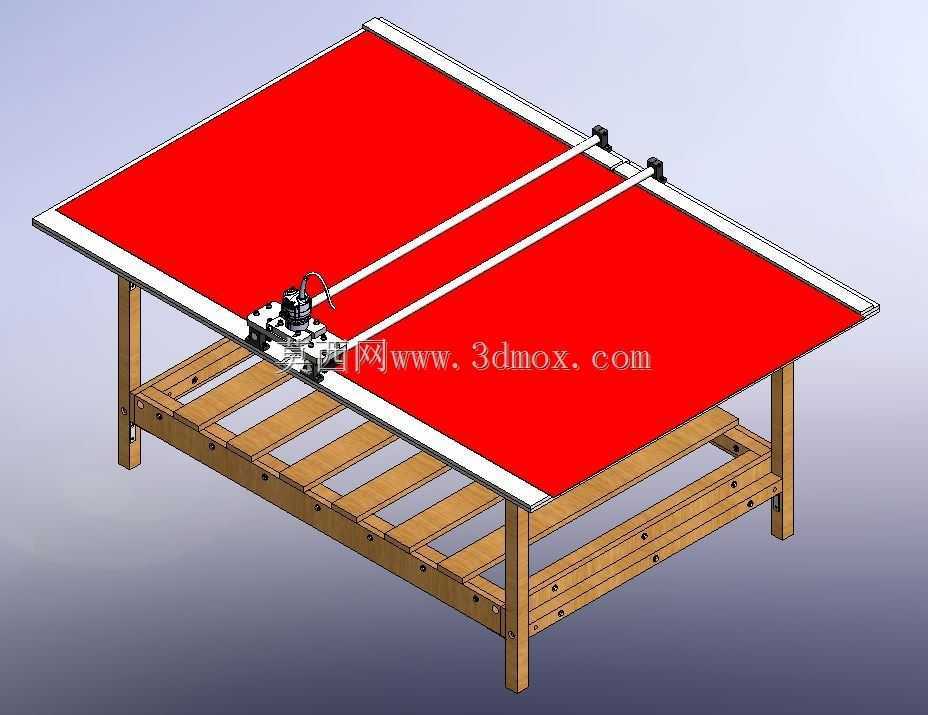

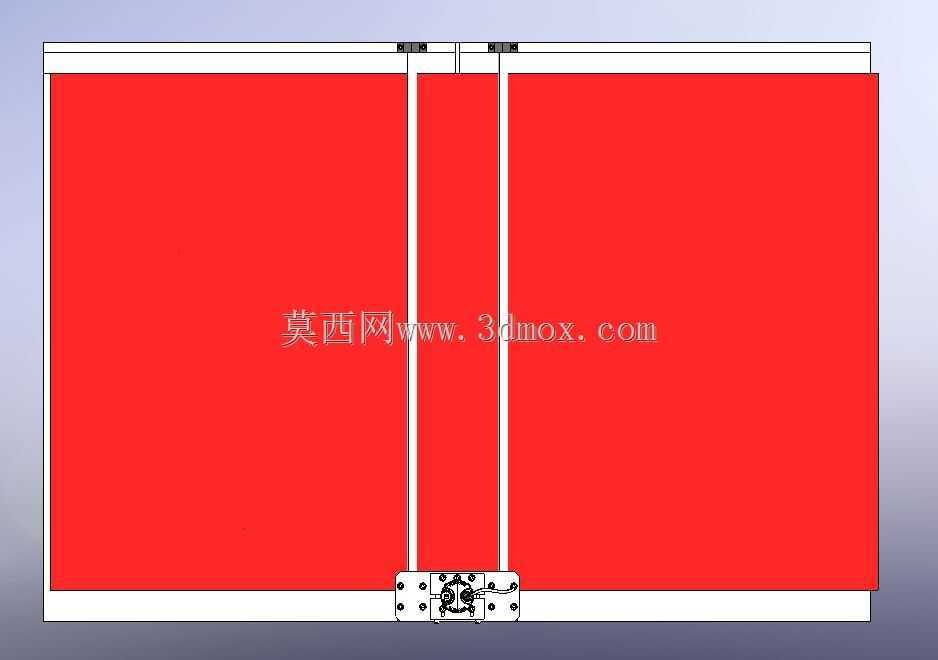

　　这款塑料片材切割台主要面向广告制作、包装打样、小型塑胶制品加工场景，适配厚度0.5-5mm的PVC、PET、亚克力软质及半硬质塑料片材的定尺裁切作业，可替代传统美工刀靠尺裁切的低效操作模式，降低裁切过程中片材移位、切口歪斜的不良率。设备整体采用木质框架作为主体支撑结构，下层设置格栅式置物层，可临时存放待加工片材、备用刀片及定位靠尺等工具，充分利用垂直空间减少作业面杂乱。台面采用高密度平整板材作为基底，表面铺设红色防滑垫层，增大与塑料片材的接触摩擦力，避免裁切进给过程中片材发生滑移，保证切口直线度。台面两侧设置平行导向导轨，裁切刀架通过滑块与导轨配合，可沿导轨方向做直线往复运动，刀架自带压料结构，裁切前可先将待切位置的片材压紧，

　　防止薄型片材受刀片推力出现拱起、错位。刀架适配标准美工刀片及专用勾形裁切刀片，刀片伸出长度可根据片材厚度灵活调节，单次进给即可完成全幅宽片材的切断作业，无需分段划切。设计阶段优先考虑小型加工场景的场地适配性，整体台面宽度适配常规1220mm幅宽的塑料片材，长度可根据常见加工料长设置为2440mm，框架支腿高度设置为850mm，符合人工站立作业的人机工程学高度，无需额外配置垫高脚垫即可直接落地使用，支腿底部可加装防滑垫，适配水泥地面、环氧地坪等不同车间地面条件，避免作业过程中设备出现移位。导向导轨安装时与台面侧边做平行度校准，安装公差控制在0.2mm/m以内，保证刀架运行无卡滞、裁切直线度满足工艺要求。

　　刀架与导轨的配合间隙可通过侧面的紧定螺钉调节，长期使用出现磨损后可快速调整间隙，无需整体更换导向组件，降低后期维护成本。设备无需外接电源和气源，纯手动操作即可完成裁切作业，适合无动力配置的临时加工点、门店打样区使用，整体结构拆装便捷，支腿与台面框架采用螺栓连接，拆解后可平板包装运输，降低物流转运成本。实际使用时，操作人员只需将待裁切片材平铺在台面防滑层上，调整定位挡板确定裁切尺寸，推动刀架沿导轨匀速进给即可完成裁切，单人即可操作全流程，单张片材裁切耗时较传统靠尺裁切缩短60%以上，切口无毛刺、无斜边，可直接用于后续的拼接、热弯、粘接等工序。
