手动二维三维仿形雕刻机结构设计

项目分类:雕刻机 发布时间:2024-01-09 ID:719603
  • 手动二维三维仿形雕刻机结构设计
  • 手动二维三维仿形雕刻机结构设计
  • 手动二维三维仿形雕刻机结构设计
  • 手动二维三维仿形雕刻机结构设计
  • 手动二维三维仿形雕刻机结构设计

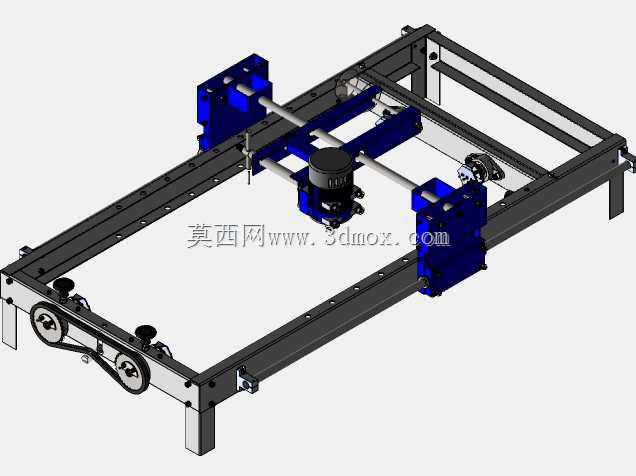

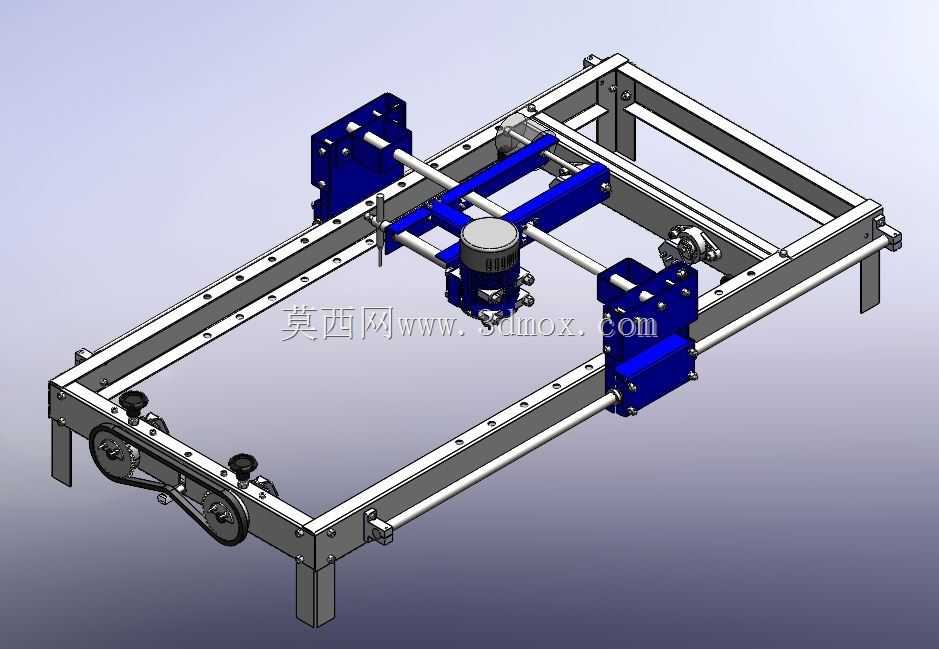

  该套设备围绕小型作坊、教学实训、木工修配以及样板复制场景展开,核心目标是在不依赖复杂数控系统的条件下,完成平面轮廓与浅浮雕类工件的仿形加工。整机采用矩形框架承载思路,床身由多根型材和横向连接梁拼合而成,四周留出足够的装夹与操作空间,适合放置在工作台面或独立支架上使用。框架长边承担X向运动,横梁跨接在两侧导轨之上,加工头随横梁完成纵向定位;操作者通过靠模触头跟踪样板,刀具端按比例复写轮廓,从而把手工修形转化为稳定的机械联动。

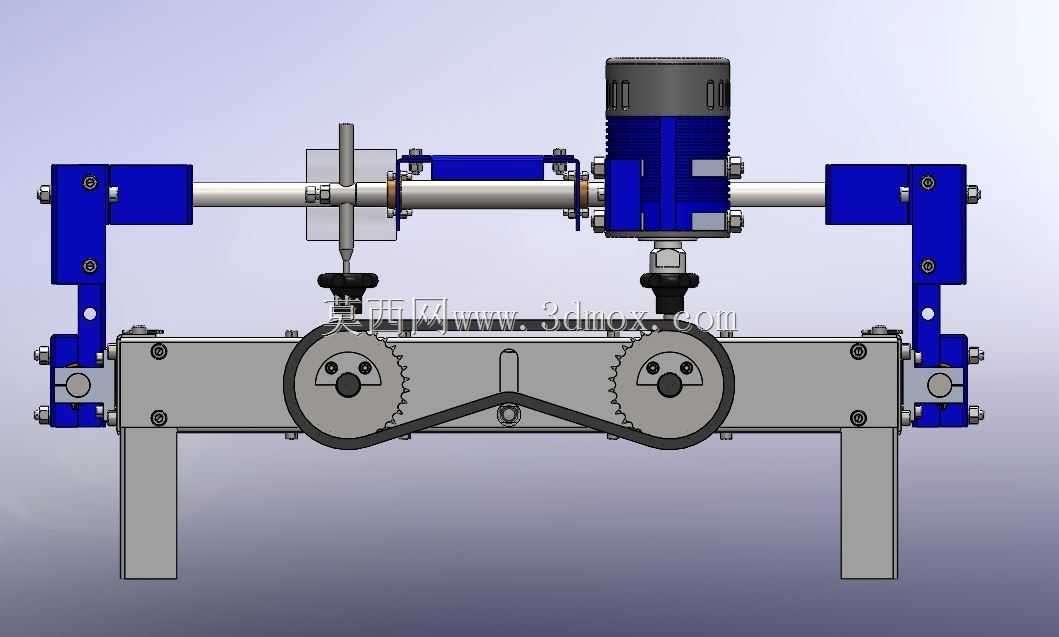

  从实际用途看,这类手动仿形雕刻机更适合小批量、多品种的木器修边、标牌刻字、装饰线条复制、塑料板开槽以及轻质材料成型。与全自动数控设备相比,它的控制链路短,维护点集中在导轨、滚轮、传动带和锁紧件上,车间人员可快速理解运动关系。设备前端设置带轮与张紧结构,动力传递路径直观;主轴加工单元布置在横梁中部,周围保留刀具更换和排屑空间。蓝色支座用于固定导向轴、滑块和限位组件,既承担运动导向,也方便拆装调整。

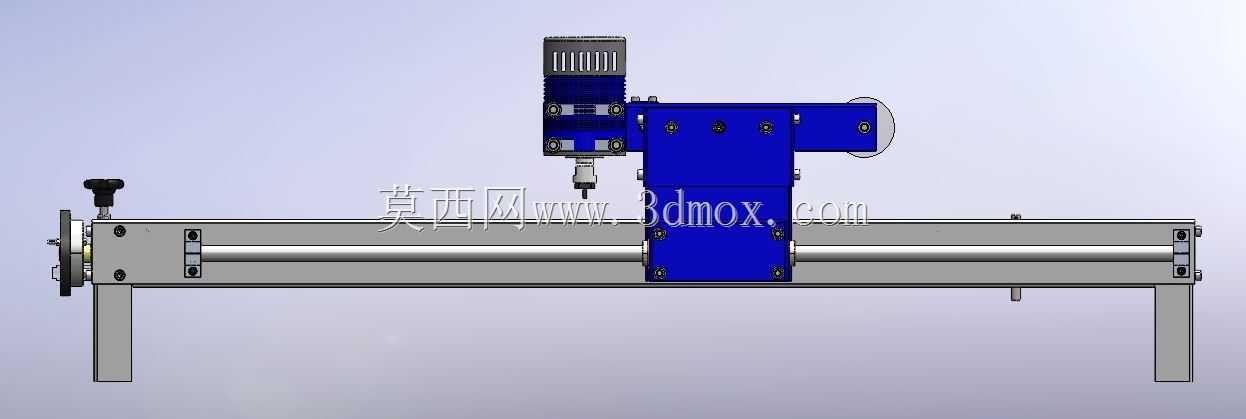

  结构设计上,机架优先保证平面度与抗弯刚度。两侧长梁通过螺栓连接形成稳定基准,导轨安装面需要在装配时控制平行度,避免横梁移动时出现卡滞。横梁与滑座之间采用直线导向元件,光轴经过表面处理后配合滑动轴承,摩擦阻力小,移动手感平顺。十字滑台承担加工头的横向与垂向微调,进给手轮、锁紧旋钮和快速固定结构相互配合:粗定位时松开锁紧件推动滑座,接近加工线后再通过螺纹副精细进给,切深控制更易掌握。

  运动机构没有采用复杂电控解算,而是依靠仿形臂、连杆比例和导向约束保持刀尖与靠模点的对应关系。靠模端沿样板边缘移动时,横梁和滑座同步产生位移,刀具在工件上复刻相同或按比例缩放的轨迹。对于二维轮廓,主要依靠平面内两轴联动;对于浅三维曲面,则通过垂向补偿和触头随动实现起伏复制。设备的有效加工范围覆盖长约1000mm、宽约200mm级别的工件区域,三维作业区域可满足小型浮雕件、装饰块和工艺样板的加工需求。

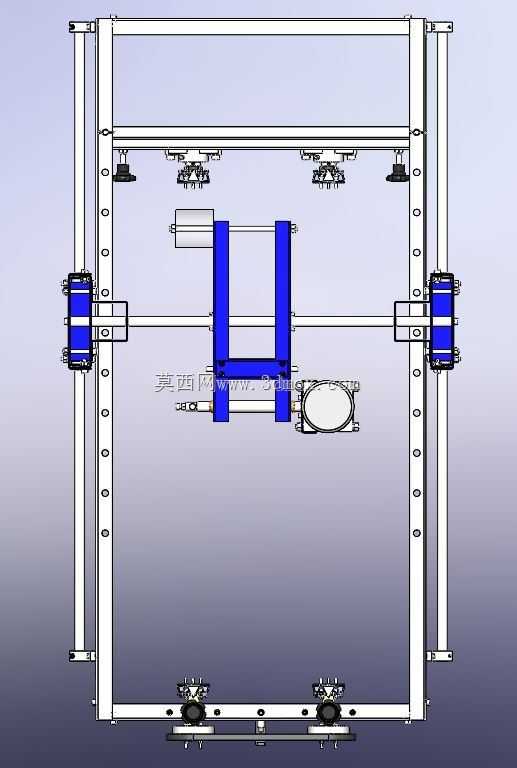

  外形边界方面,整机长宽高约为1400mm、660mm、350mm,落地后需要在四周预留操作和取放料空间。机架支脚将台面抬离地面,底部可容纳切屑清理与辅助夹具安装;两侧手轮和张紧轮突出于框架,布置工位时应避免与墙面或相邻设备干涉。加工头位于框架内部,刀具下探至工作台面,工件可通过压板、靠山或简易夹具固定在框架中间区域。

  建模时需要重点表达型材截面、螺栓连接位置、导轨跨距、滑块配合间隙以及带轮张紧行程。框架杆件不宜只做外观拉伸,应保留安装孔、连接板和加强折边,这样在工程出图时才能直接反映装配关系。蓝色组件作为运动支撑座,其孔系同轴度、端面贴合面和锁紧螺纹位置都应清晰建模;主轴单元要体现电机、夹头、刀具和调节座的层级关系,便于后续检查刀具与工件、夹具之间的安全距离。

  在选型与改造层面,该结构也为后续增加步进驱动、吸尘罩或数字读数装置预留了空间。若用于木材加工,可在横梁附近增加除尘接口;若用于软金属或塑料修形,则需提高主轴刚性并限制进给量。整体方案以机械仿形为核心,兼顾手动操作的灵活性与机构复制的一致性,适合作为轻型雕刻设备、专用工装以及仿形教学样机的结构参考。
