d6mm行程600mm交叉滚轮线性导轨结构

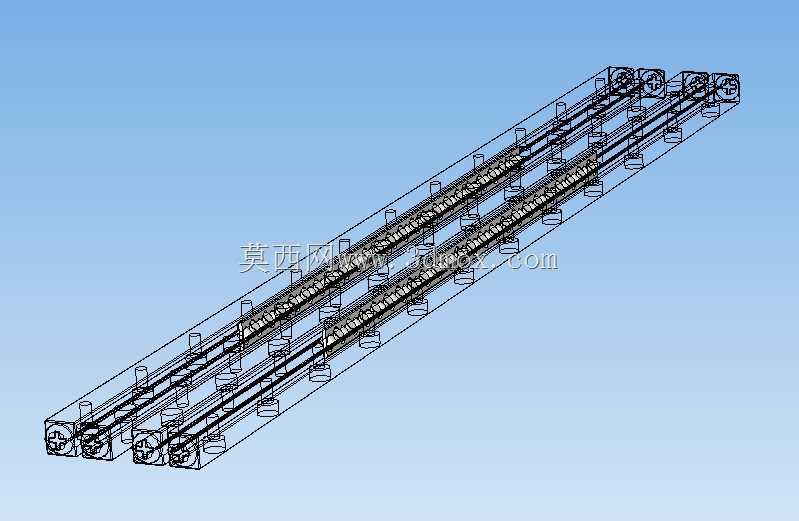

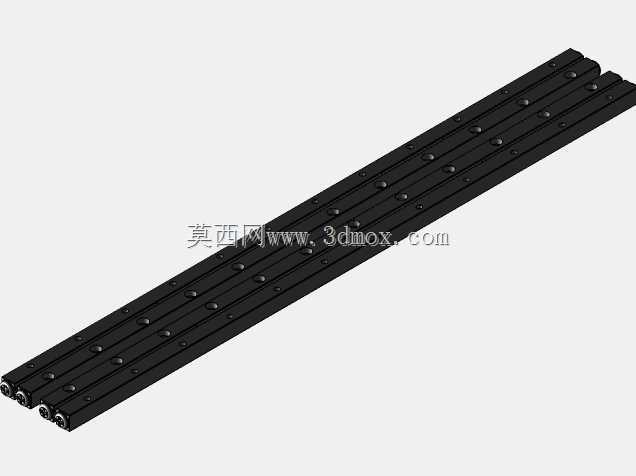

　　在精密机床进给单元、自动化检测平台、半导体晶圆传输工位这类对直线运动精度有严苛要求的场景里，交叉滚轮式线性导轨的应用占比逐年提升，这类导轨不同于传统滚珠导轨的点接触承载形式，采用交叉排布的圆柱滚轮作为滚动体，接触形式为线接触，整体刚性表现更突出，在承受变载荷、冲击载荷的工况下，形变量控制表现优于同规格滚珠导轨。本次呈现的这款导轨，滚轮公称直径为6mm，单根导轨额定行程为600mm，采用双轨平行配套的安装形式，滑块与导轨的配合间隙经过预紧调整，可消除反向运动空程，在频繁往复换向的运动场景中，能有效降低传动滞后带来的定位误差。从设计逻辑来看，这款导轨的滚道采用90度V型对称布局，相邻滚轮轴线呈90度交叉排布，可同时承受来自垂直方向、

　　水平横向以及倾覆方向的复合载荷，无需额外增加辅助导向结构，就能满足多方向受力的安装需求，大幅缩减设备导向单元的安装空间占用。安装边界方面，导轨基准面的平面度公差要求控制在0.02mm每米范围内，两根平行导轨的安装平行度公差需控制在0.015mm以内，安装时需先固定导轨侧基准面，再逐次压紧滑块安装面，避免安装应力导致的滚轮卡滞、运动阻力不均问题。导轨的滑块端面预留了润滑脂注油通道，可在不拆解导轨结构的前提下完成定期润滑维护，适配长期连续运行的自动化产线工况，减少设备停机维护的时间成本。在实际选型匹配时，这类导轨常被用于行程中等、负载偏载情况较多的工位，比如小型磨床的工件进给滑台、自动化装配线的移栽模组、光学检测设备的镜头调整滑座，

　　相比普通直线轴承搭配光轴的导向形式，其运动平顺性、负载能力、使用寿命都有明显优势，同时交叉滚轮的结构设计对安装面的误差有一定适配能力，在安装基准加工精度略低于设计要求的场景下，仍能保持稳定的运动精度，不会出现滚珠导轨常见的卡顿、磨损加剧问题。导轨的整体结构采用模块化设计，滑块可根据实际负载需求增减数量，单根导轨可配套多个独立滑块，实现多工位同步直线运动，适配不同设备的布局需求，滚轮保持架采用一体化成型结构，可避免高速往复运动时保持架窜动带来的异响与精度损失，在1m/s以内的运动线速度下，运行噪音可控制在60分贝以内，满足洁净车间、实验室这类低噪音要求的使用场景。
