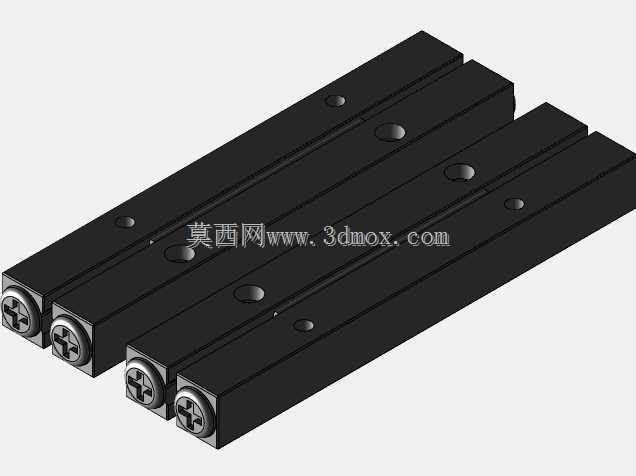

d9规格行程200mm交叉滚轮线性导轨结构

　　在精密滑台、检测工位进给、小型模组往复运动这类需要兼顾刚性与低摩擦的工况里，交叉滚轮线性导轨的应用占比一直不低，尤其是行程200mm、滚轮公称直径9mm的规格，刚好覆盖桌面级自动化设备、工装夹具微调、光学检测平台位移这类常见场景，既不会因为规格过大挤占设备内部安装空间，也不会因为承载冗余造成不必要的成本浪费。这类导轨的核心功能是为运动部件提供高精度的直线导向，相比传统滚珠导轨，交叉排列的滚轮结构在承受径向、反径向以及侧向载荷时的受力分布更均匀，预压调整到位的情况下，运行过程中的间隙可以控制在微米级，往复定位的一致性表现更稳定，不会出现轻载下的爬行问题。从设计逻辑上看，这套结构将滚道直接集成在导轨基体上，

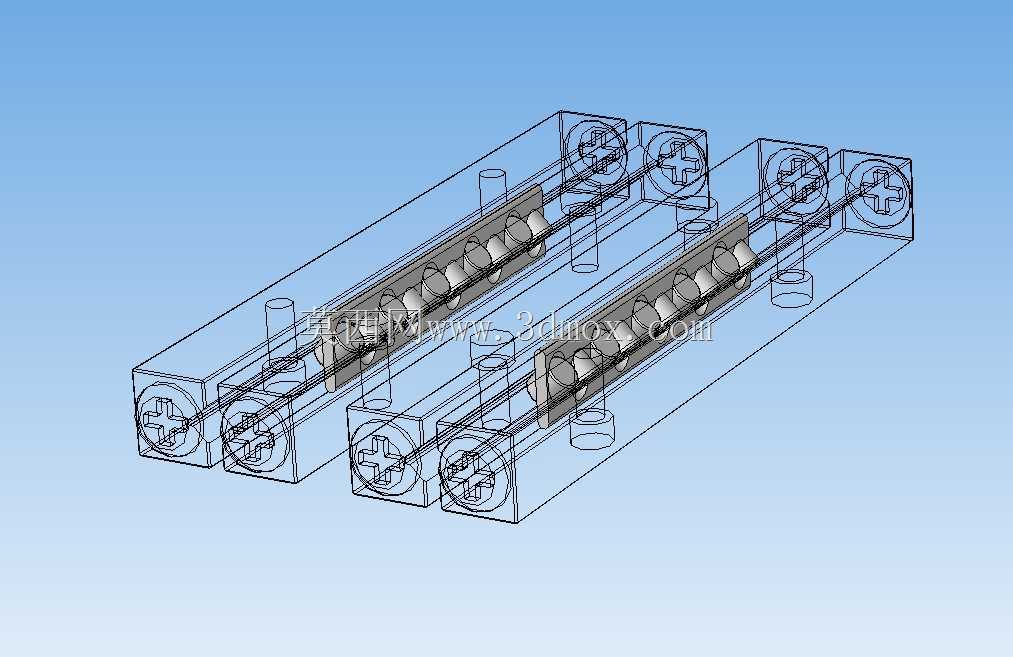

　　滑块部分通过保持架将交叉排布的滚轮约束在滚道循环路径内，没有额外的反向器结构，整体的结构刚性比同规格滚珠导轨更高，适合短行程、频繁启停的往复运动场景，滚轮与滚道的接触为线接触，相比点接触的滚珠结构，同等载荷下的接触应力更小，长期运行的磨损量更低，维护周期更长。安装边界方面，这套导轨的安装基面需要保证平面度公差在0.02mm以内，两根平行导轨的平行度公差需要控制在0.01mm/100mm范围内，否则会造成滚轮卡滞、运行阻力骤增的问题，导轨的安装孔位采用标准沉孔设计，可以直接通过内六角螺栓固定在设备安装基面上，滑块部分的安装面预留了标准螺纹孔，方便直接搭载负载平台，不需要额外设计转接板。实际选型时需要注意，

　　这类交叉滚轮导轨的额定动载荷是针对纯径向载荷标定的，如果存在较大的偏载或者倾覆力矩，需要额外核算滚轮的接触应力，必要时可以增加滑块数量来分摊载荷，预压量的调整需要根据实际运行速度和负载情况匹配，轻载高速场景可以选择微预压，重载高精度场景可以选择中等预压，避免预压过大造成运行阻力升高、滚轮过早磨损。
