CR-10型3D打印机升级改造结构组件

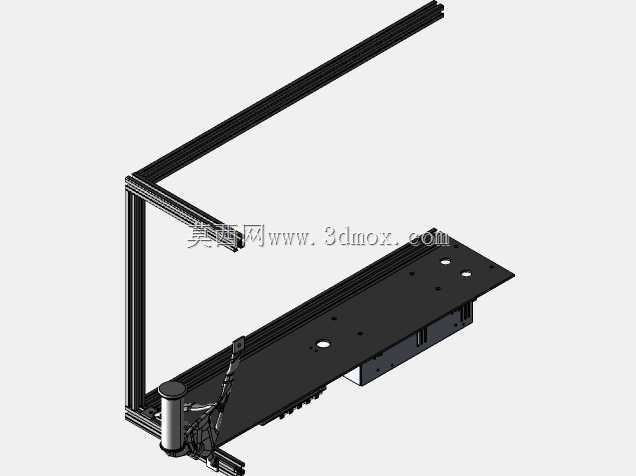

　　这套升级结构针对桌面级FDM 3D打印设备的原有结构短板做定向优化，核心围绕设备运行稳定性、部件安装便利性、耗材走线合理性三个核心工程需求展开设计，适配CR-10系列大尺寸打印设备的改造场景，可直接替换原有对应结构件完成升级，无需对设备原有铝型材框架做破坏性改动。侧面面板采用一体化钣金折弯结构，预留了due 3D主控板的标准安装孔位，同时匹配常规开关电源的固定螺孔间距，安装时可直接将主控板与电源固定在该面板上，面板表面预留了散热通风槽孔，对应电源与主控板的发热区域开设格栅，避免电子元件长时间工作出现积热问题，面板侧边预留了走线槽位，可将主控板到电机、加热床、挤出头的线束规整收纳，避免打印过程中运动部件剐蹭线束引发故障。

　　生成式设计的灯丝线轴支架采用拓扑优化结构，在保证支撑强度的前提下尽可能降低自身重量，支架安装在框架顶部横梁位置，适配常规1kg装PLA、ABS耗材线轴的安装尺寸，出线位置做了圆角过渡处理，避免耗材送进过程中出现卡顿、刮屑问题，支架的转动阻尼经过匹配，可避免打印过程中线轴惯性自转引发的耗材缠绕、送料过量问题。Z轴挤压导轨组件替换原有光轴导向结构，采用工业级线性导轨作为导向部件，导轨安装面与铝型材框架的贴合度经过公差匹配，安装后可保证Z轴运动的直线度，有效降低打印过程中Z轴层纹偏差问题，导轨滑块与挤出机构的安装板采用标准化孔位连接，可兼容原有挤出组件的安装尺寸，无需额外加工转接件。整体框架沿用原有铝型材搭建的核心结构，

　　升级组件的安装孔位完全匹配2020、4040系列铝型材的槽口尺寸，安装时仅需使用对应T型螺母即可完成固定，整体改造完成后设备的打印平台运动行程与原有参数保持一致，不会压缩有效打印空间，侧面面板的安装位置避开了打印平台的运动边界，平台移动到最大行程位置时也不会与面板上安装的电子元件发生干涉。顶部线轴支架的安装位置经过重心校核，安装满重耗材线轴后不会出现设备重心偏移问题，可避免设备高速打印时出现晃动。Z轴导轨的安装基准面与原有框架的垂直度经过适配，安装后无需大幅度调整即可保证Z轴运动与打印平台的垂直度，有效降低调试难度。
